14 Bosch Rexroth AG
2
1
4.3
4.4
Anleitung CKR R320103679 (2009.09)

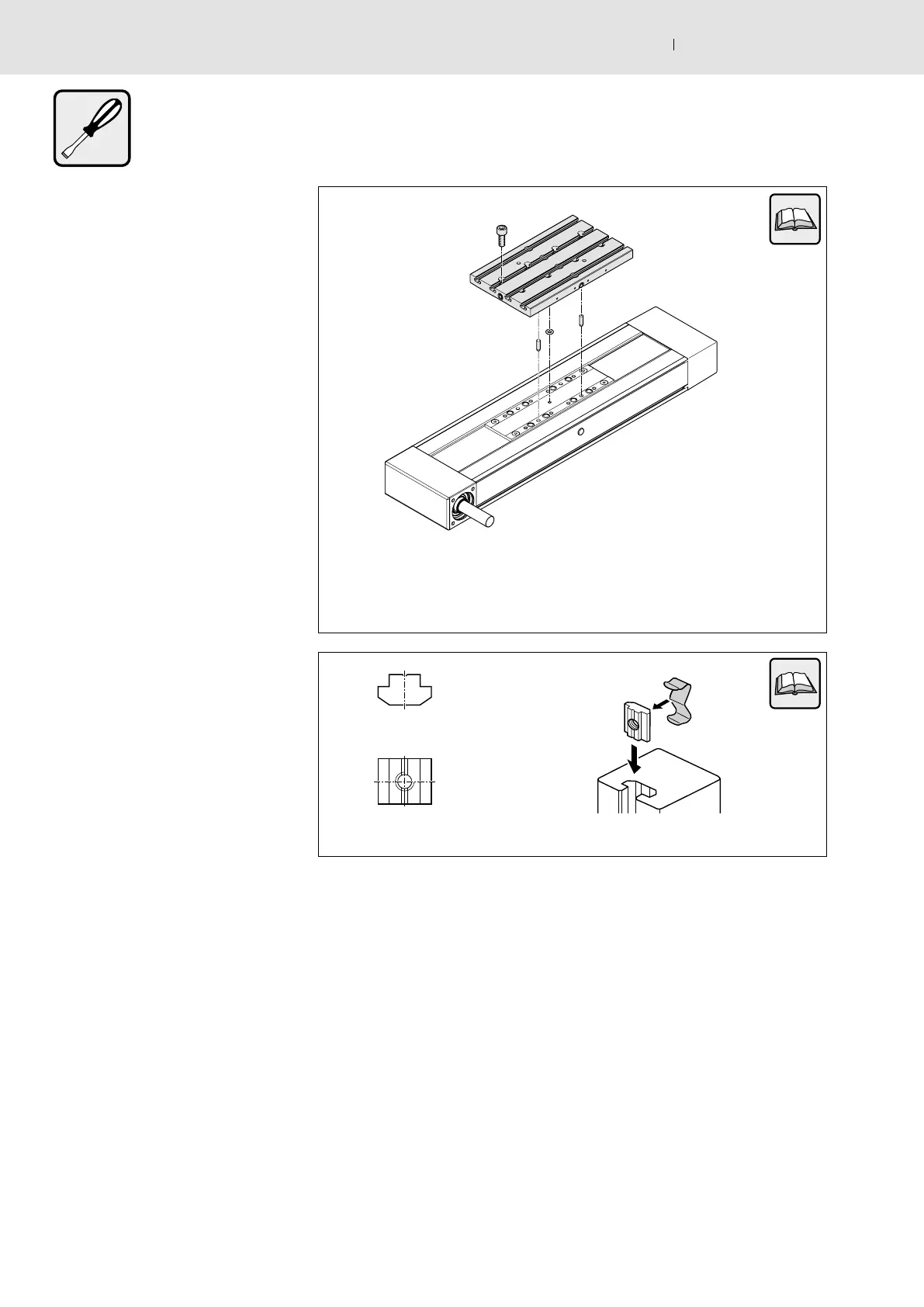

4.4 Verbindungsplatte
4.4.1 Verbindungsplatten
montieren
Verbindungsplatten können jederzeit
nachgerüstet werden.
• Wenn über diese Verbindungsplatten
nachgeschmiert werden soll:
Verbindungsplatten vor der Montage
vollständig mit Fett füllen.! 9.3 + 9.4
• Gewindestift aus Tischteil entfer-
nen und O-Ring in die Senkung der
Verbindungsplatte legen.
• Verbindungsplatten mit beiliegenden
Zylinderstiften verstiften.
• Zylinderschrauben mit Anziehdrehmo-
ment M
A
(! 1.4) festziehen.
4.5 Tischteilaufbauten auf Verbin-
dungsplatten montieren
Nutensteine (1) und Federn (2) können
jederzeit nachbestellt werden.
F Mit Federn können die Nutensteine
leichter positioniert werden.
• Schrauben mit Anziehdrehmoment
M
A
(! 1.4) festziehen.
