REXROTH CKR Series User Manual

18 Bosch Rexroth AG
2
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
CKR 9-70
CKR 12-90
CKR 15-110
CKR 20-145
CKR 25-200
5.3.1
5.3.2
5.3.3
Anleitung CKR R320103679 (2009.09)

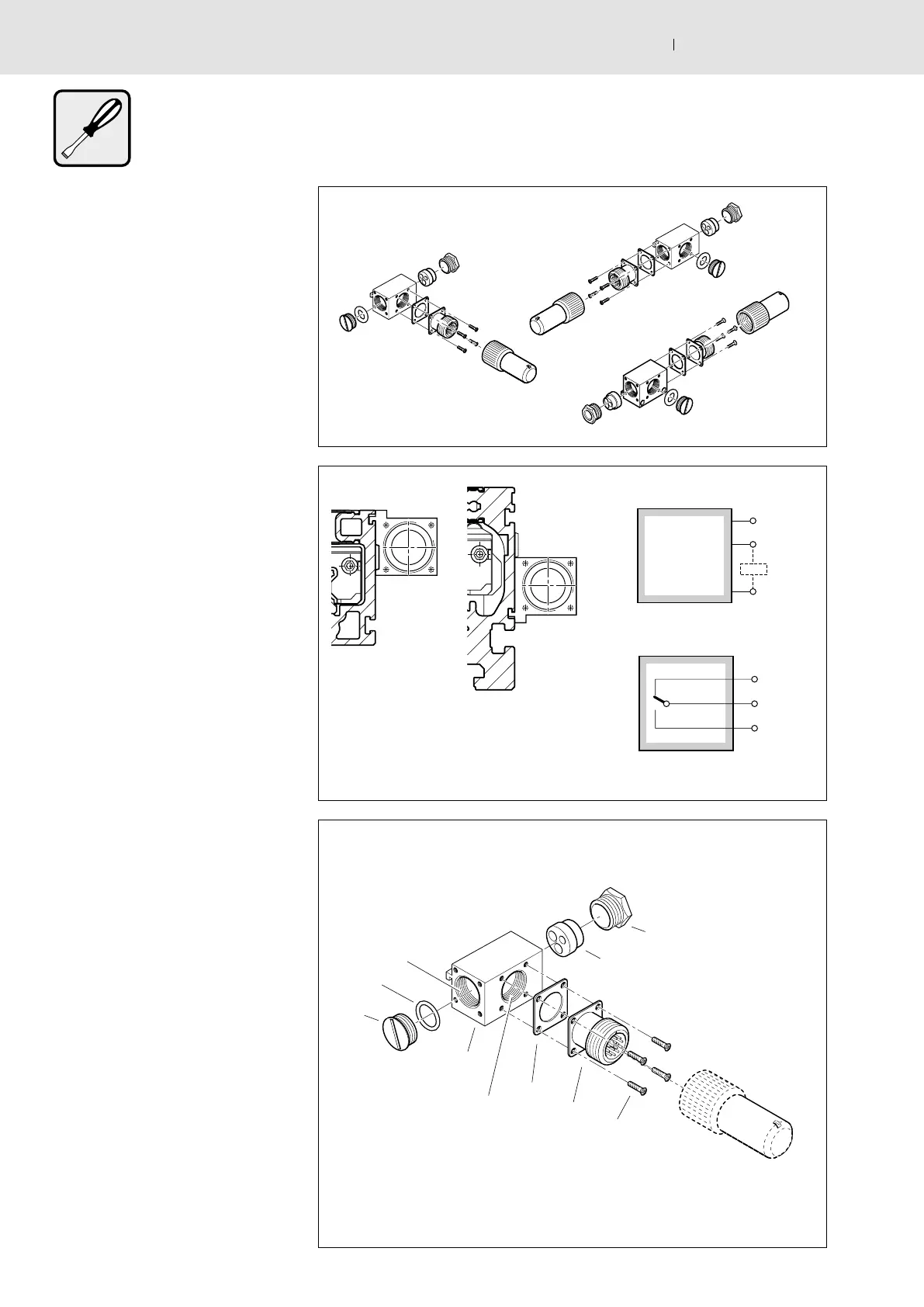

5.3 Dose montieren
F Mehrere Montagevarianten für
Dose und Stecker sind möglich.
• CKR 9-70, CKR 12-90, CKR 15-110
und CKR 20-145: Dose in die obere
Nut am Hauptkörper einhängen (1).
• CKR 25-200: Dose in die mittlere Nut
am Hauptkörper einhängen (2).
F Anschlussplan der Magnetfeld-
sensoren:
– Hall-Sensor (3)
– weiß: + 3,8 … 30 VDC (4)
– grün: Ausgang (5)
– braun: 0 V Masse (6)
– Reed-Sensor (7)
c 2 Schaltpunkte!
– braun (8)
– weiß (9)
– grün (10)
• Dose wie Befestigungskanal einhängen
und mit Gewindestiften fixieren. ! 5.1
• Nicht vorgebohrte Dichtungen mit
Löchern für die Kabel versehen.
• Alle Kabel durch Druckschraube (11),
Dichtung (12), Dosengehäuse (13),
Korkdichtung (14) fädeln. Dabei ge-
wünschte Anschlussposition (15) des
Steckers beachten.
• Nicht benötigte Öffnung (16) im Do-
sengehäuse (13) mit O-Ring (17) und
Verschlussschraube (18) verschließen.
• Kabel in Flanschdose (19) einlöten.
Steckerbelegungsplan anfertigen.
• Flanschdose (19) mit Schrauben (20)
im Dosengehäuse (13) festschrauben.
• Dichtung (12) mit Druckschraube (11)
einpressen.
c Zur Funktionskontrolle Kapitel
„Inbetriebnahme“ beachten! ! 8.
