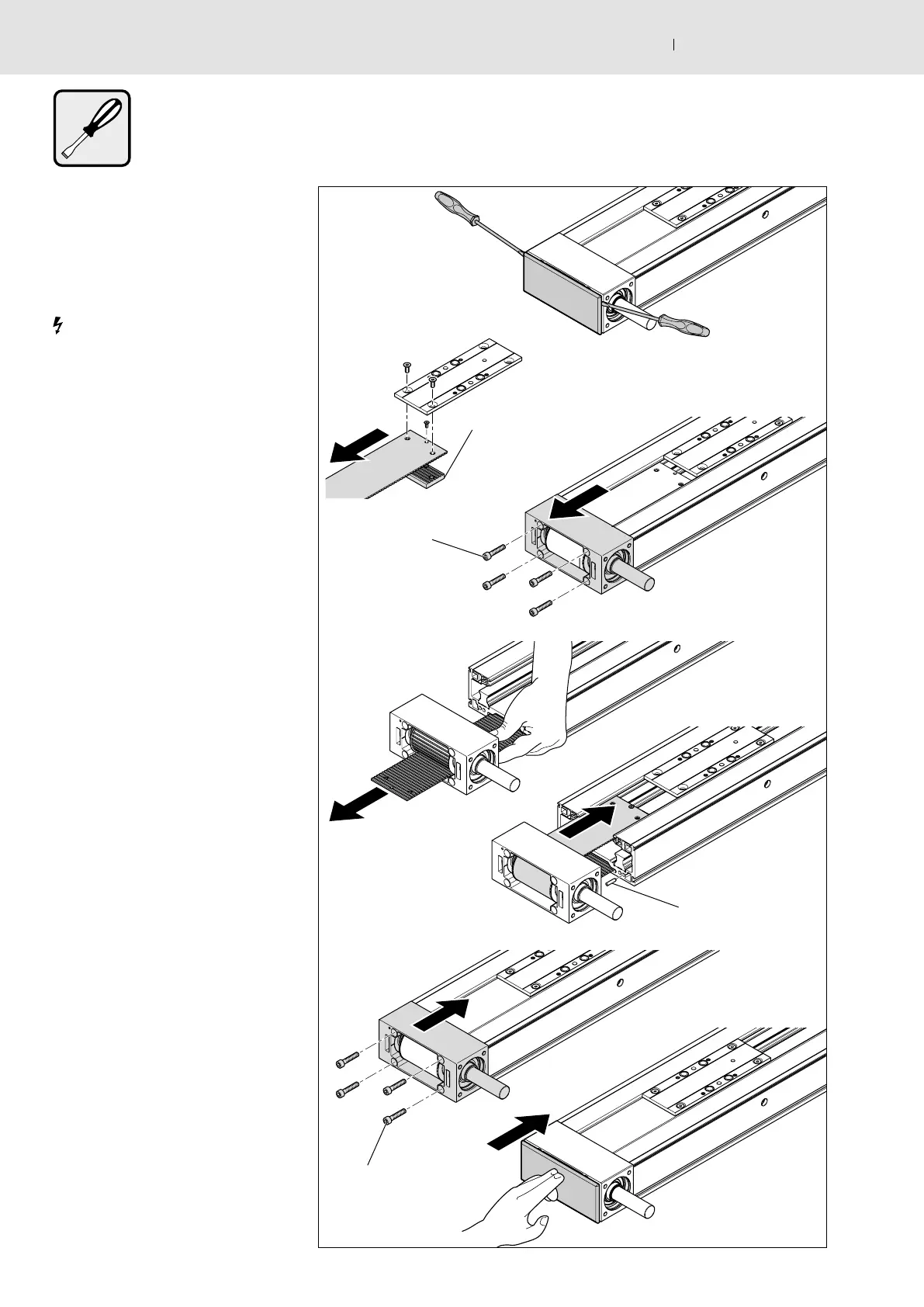

10.5 Endkopf Antriebsseite aus-
tauschen
F Endköpfe werden als komplette
Baugruppen geliefert.
Stromversorgung unterbrechen!
F Bevor der Zahnriemen entspannt
wird, das Kapitel „Zahnriemen spannen“
beachten ! 11.
F Vor der Demontage des Endkopfes
den Zahnriemen entspannen ! 10.4.
• Abdeckung wenn vorhanden entfer-
nen.
• Vier Zylinderschrauben (2) lösen.
• Klemmstück (1) vom Zahnriemen
entfernen.
• Endkopf vorsichtig abziehen.
• Zahnriemen in den neuen Endkopf
einführen.
• Klemmstück wieder am Zahnriemen
befestigen und den Zahnriemen in die
Führung einfügen.
• Endkopf mit Zylinderstiften (3)
ausrichten und bis zum Anschlag an
den Hauptkörper schieben, mit vier
Zylinderschrauben (2) befestigen.
• Zahnriemen mit Klemmstück wieder
am Tischteil befestigen.
• Zahnriemen wie unter Kapitel „Zahn-
riemen spannen“ erneut in Betrieb
nehmen ! 11.
• Neue Abdeckung, wenn vorhanden
am Endkopf befestigen.
