40 Bosch Rexroth AG
10.4
10.3
CKR Tischteil / Carriage /
Plateau / Tavola
Formel / Formula
Formule / Formula
Teilung des Zahnriemens /
Toothed belt pitch /
Pas de la courroie
crantée / Passo della
cinghia dentata
9-70
kurz / short / court / corta L
R
= (2 · L+88) mm
X = 3
lang / long / long / lunga L
R
= (2 · L+60) mm
12-90
kurz / short / court / corta L
R
= (2 · L+84) mm
lang / long / long / lunga L
R
= (2 · L+30) mm
15-110
kurz / short / court / corta L
R
= (2 · L+134) mm
X = 5
lang / long / long / lunga L
R
= (2 · L+89) mm
20-145
kurz / short / court / corta L
R
= (2 · L+175) mm
lang / long / long / lunga L
R
= (2 · L+115) mm
25-200
kurz / short / court / corta L
R
= (2 · L+330) mm
X = 10
lang / long / long / lunga L
R
= (2 · L+190) mm
Anleitung CKR R320103679 (2009.09)

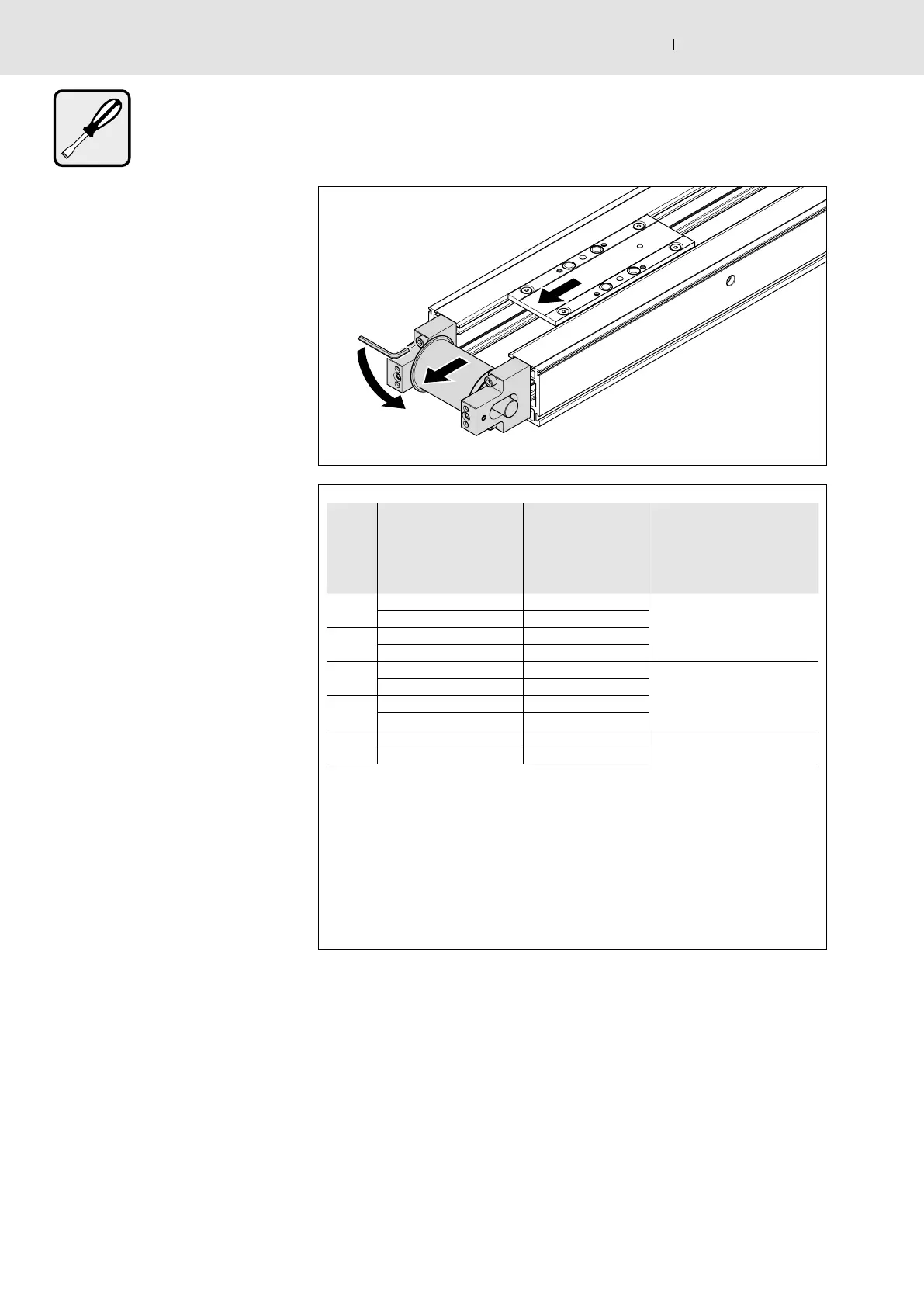

10.3 Tischteil austauschen
Den mit zwei weiteren Schrauben
befestigten Zahnriemen lösen.
Tischteil von den Führungsschienen
abziehen.
Neues Tischteil aufschieben.
Den Zahnriemen mit zwei (neuen)
Senkschrauben an einer Seite des
neuen Tischteils befestigen.
c Dabei beachten, dass der Schalt-
magnet bzw. die Schmiernippel auf die
antriebsabgewandte Seite zeigt.
10.4 Zahnriemen austauschen
Sämtliche Punkte wie unter Kapitel
Tischteil austauschen“ (! 10.3), und
„Endkopf Spannseite“ austauschen
(! 10.2) beachten. Jedoch alten
Zahnriemen entsorgen, und am alten
Tischteil den neuen Zahnriemen
befestigen.
F Die Länge des Zahnriemen muss
ein
Vielfaches von X sein
Längenberechnung des
Zahnriemens
Beispiel:
CKR 9-70, Tischteil kurz, L= 500 mm, X
1)
= 3
L
R
= (2 · L+88) mm.
L
R
= (2 · 500+88) mm = 1088 mm.
1088 mm / 3 = 362,67 ---> runden auf ein
Vielfaches von 3 = 363 mm.
363 · 3 = 1089 mm = die Länge des Zahnrie-
mens.
L
R
= Länge des Zahnriemens / Length of the toothed belt /
Longueur de la courroie crantée / Lunghezza della cinghia dentata
L = Länge des Hauptkörpers / Length of the frame /
Longueur du corps principal / Lunghezza del profilato di base
X = Teilung des Zahnriemens / Toothed belt pitch /
Pas de la courroie crantée / Passo della cinghia dentata
