REXROTH CKR Series User Manual

32 Bosch Rexroth AG
3
9.5 / 9.6
9.4
9.3
CKR Tischteil / Carriage /
Plateau / Tavola
Hubweg
Travel
Course
Percorso
(km)
Fett-Nachschmiermenge
Grease relube quantity
Quantité de relubrification à la graisse
Quant. di grasso per la rilubrificazione
(cm
3
)
9-70
kurz / short / court / corta 3.000
0,15
lang / long / long / lunga 3.000
0,30
12-90
kurz / short / court / corta 5.000
0,30
lang / long / long / lunga 5.000
0,60
15-110
kurz / short / court / corta 5.000
0,80
lang / long / long / lunga 5.000
1,50
20-145
kurz / short / court / corta 5.000
1,40
lang / long / long / lunga 5.000
2,70
25-200
kurz / short / court / corta 10.000
2,70
lang / long / long / lunga 10.000
5,50
CKR Fett / Grease /
Graisse / Grasso
Materialnummern / Part numbers
Références / Numeri di ordina-
zione
9-70
12-90
Dynalub 520 R3416 043 00
15-110
20-145
25-200
Dynalub 510 R3416 037 00
Anleitung CKR R320103679 (2009.09)

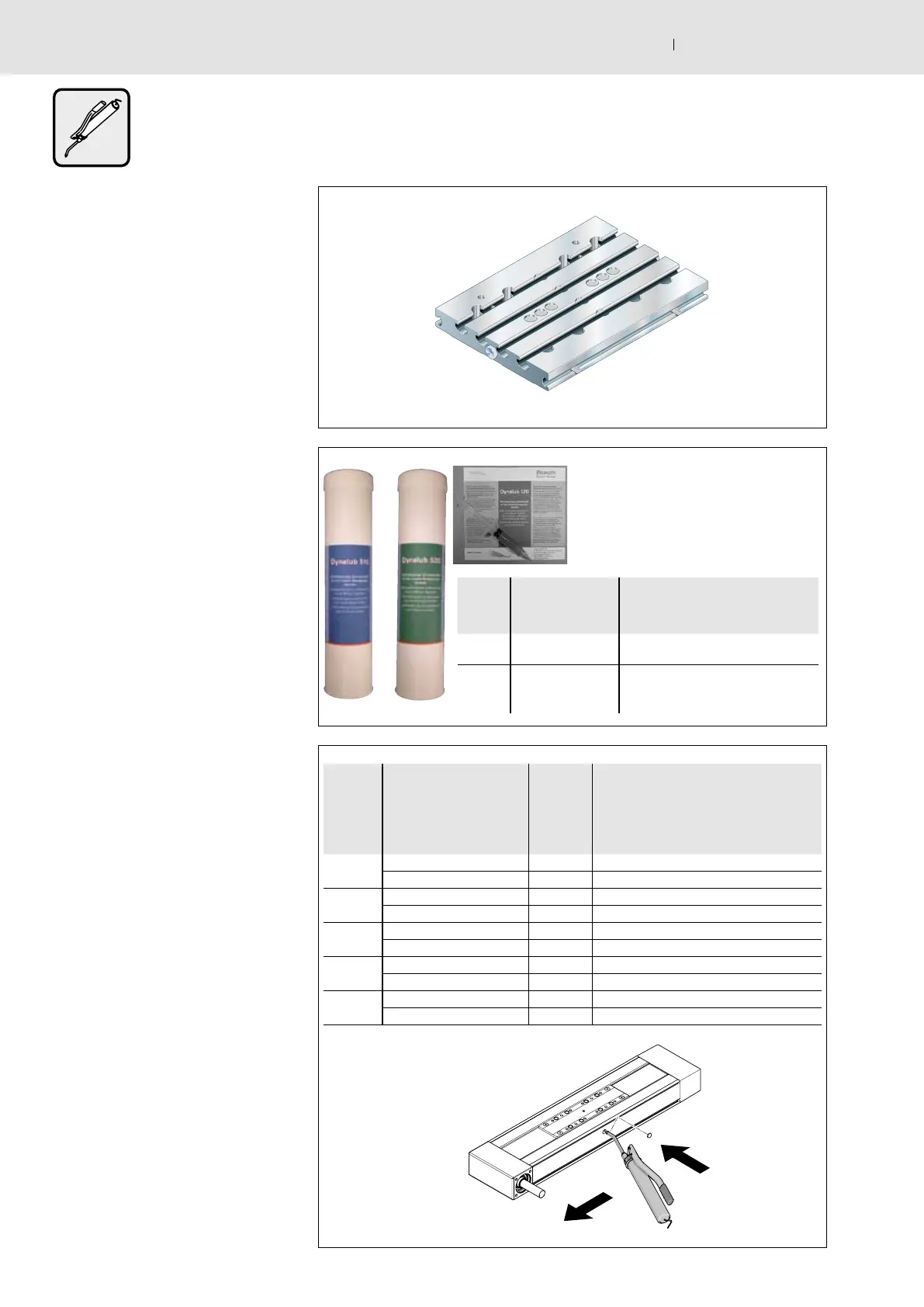

9.3 Schmiernippel in Verbindungs-
platten
Jede Verbindungsplatte hat zwei Trichter-
schmiernippel (1) nach DIN 3405.
F Es reicht aus, an einem der beiden
Schmiernippel zu schmieren.
9.4 Schmierstoff
c Die Compact-Module sind nur
für Fettschmierung ausgelegt!
c Fette mit Festschmierstoffanteil
(z.B. Graphit oder MoS
2
) dürfen nicht
verwendet werden!
• Lithiumseifenfett verwenden:
– für CKR 9-70/CKR 12-90: KP00K,
Konsistenzklasse NLGI 00
– für andere CKR: KP2K,
Konsistenzklasse NLGI 2.
• Empfohlene Fette siehe Tabelle.
9.5 Schmierstoffmengen
c Bei besonderen Betriebsbedin-
gungen bitte rückfragen – besonders
bei: Glasfaserstaub, Holzstaub, Löse-
mitteln und Kurzhub!
F Normale Betriebsbedingungen
! 8.1
F Auf beiden Seiten des Tischteiles
sind Schmiernippel. Es reicht aus, auf
einer Seite zu schmieren.
• Abdeckkappe (3) am Hauptkörper
entfernen.
• Bei Schmieren mit Handpresse die
Fettmenge pro Hub ausmessen.
c Nach dem Schmieren Bohrung
im Hauptkörper wieder verschließen
(3)!
9.6 Schmierintervalle
• Alle 500 Betriebsstunden oder wenn
der Hubweg zurückgelegt ist – je
nachdem, welche Grenze zuerst
erreicht wird.
Fettmenge pro Kartusche 400 g
Grease quantity per cartridge 400 g
Quantité de graisse par cartouche : 400 g
Quantità di grasso per cartuccia 400 g
