22 Bosch Rexroth AG



1
5
5
3
2
4
6.1
6.3
6.2
Anleitung CKR R320103679 (2009.09)

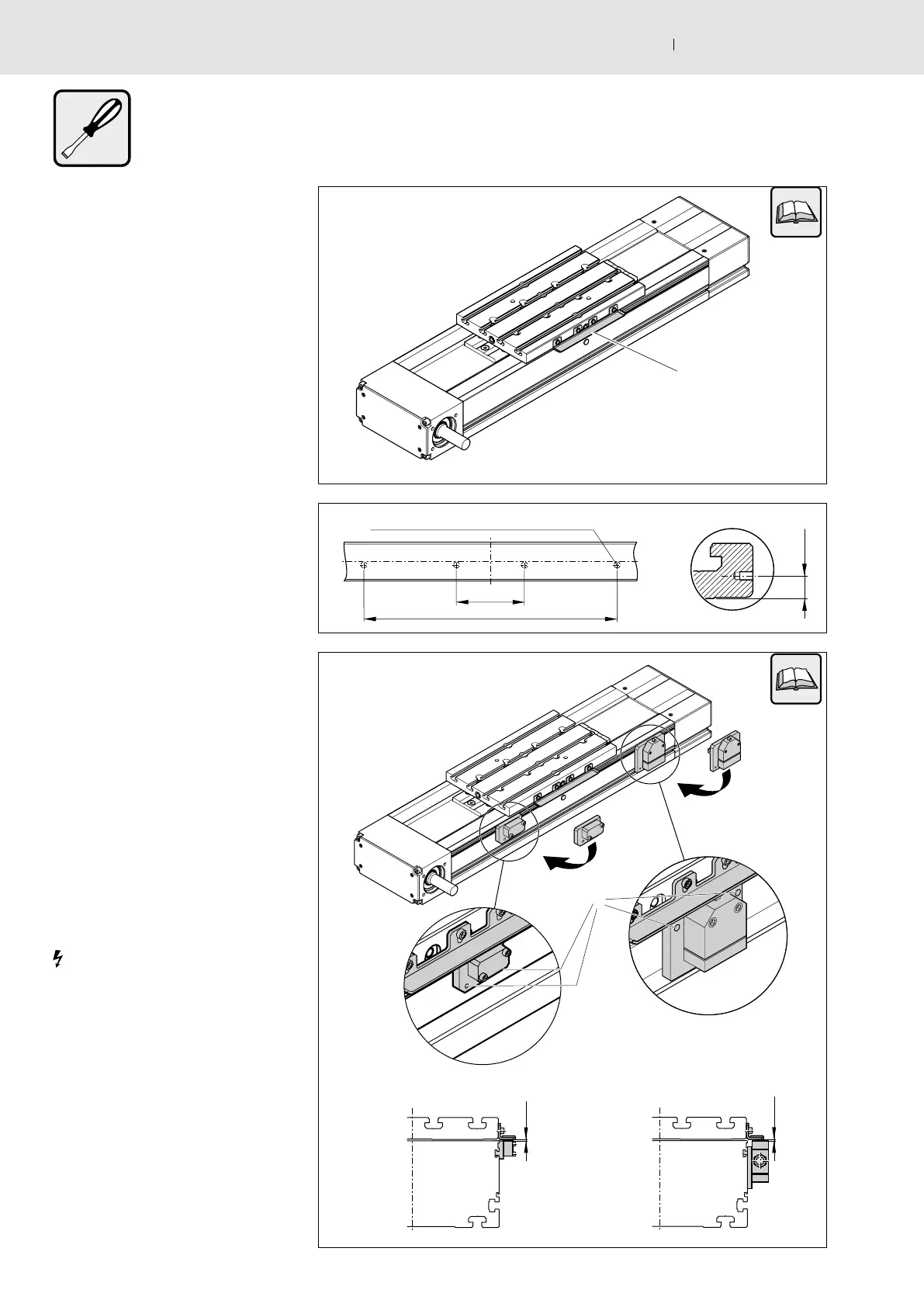

6. Montage Schaltsystem
mit mechanischen oder
induktiven Schaltern
(nur am CKR 25-200
unter Verwendung der Ver-
bindungsplatte)
F Das gesamte Schaltsystem muss
auf einer Seite des Compact-Moduls
montiert werden! Compact-Modul zuerst
befestigen! ! 3.
6.1 Schaltwinkel an der Verbin-
dungsplatte montieren
• Schaltwinkel (1) an der Verbindungs-
platte festschrauben.
6.2 Schaltwinkel an Tischteil-
aufbauten montieren
• Anschlussmaße beachten.
• Schaltwinkel an den Tischteilaufbau-
ten festschrauben.
6.3 Schalter montieren
• Induktive (2) oder mechanische (3)
Schalter auf Schalterplatte schrauben.
• Schalterplatte in die obere Nut am
Hauptkörper einhängen und mit Ge-
windestiften (4) arretieren.
• Schaltabstände (5) durch Justieren
des Schalters und Schaltwinkels
einstellen.
6.4 Dose montieren
• Dose in die obere Nut am Hauptkör-
per einhängen. Weitere Montage-
schritte ! 5.3
6.5 Schalter demontieren oder
verschieben
Stromversorgung unterbrechen!
Die Kabel sind bei induktiven Schaltern
eingegossen.
mechanisch
mechanical
mécanique
meccanico
induktiv
proximity
inductif
induttivo
M 4 – 6 tief / deep / prof. / profondità
