16 Bosch Rexroth AG
* Drive end /
Côté entraînement /
Lado de contato
** Idler (non-drive) end /
Côté tendeur /
Lato di tensionamento
2
4
3
5
1
CKR 12-90
CKR 15-110
CKR 25-200
CKR 20-145
CKR 9-70
5.1
5.2
Anleitung CKR R320103679 (2009.09)
5. Montage Schaltsystem
mit Magnetfeldsensoren
F Schalter und Dose können jeder-
zeit nachgerüstet und der Schaltpunkt
verschoben werden. Der Schalteranbau
ist nur auf einer Seite des Compact-
Moduls zulässig und erfolgt erst nach
Befestigung des Compact-Moduls am
Unterbau.

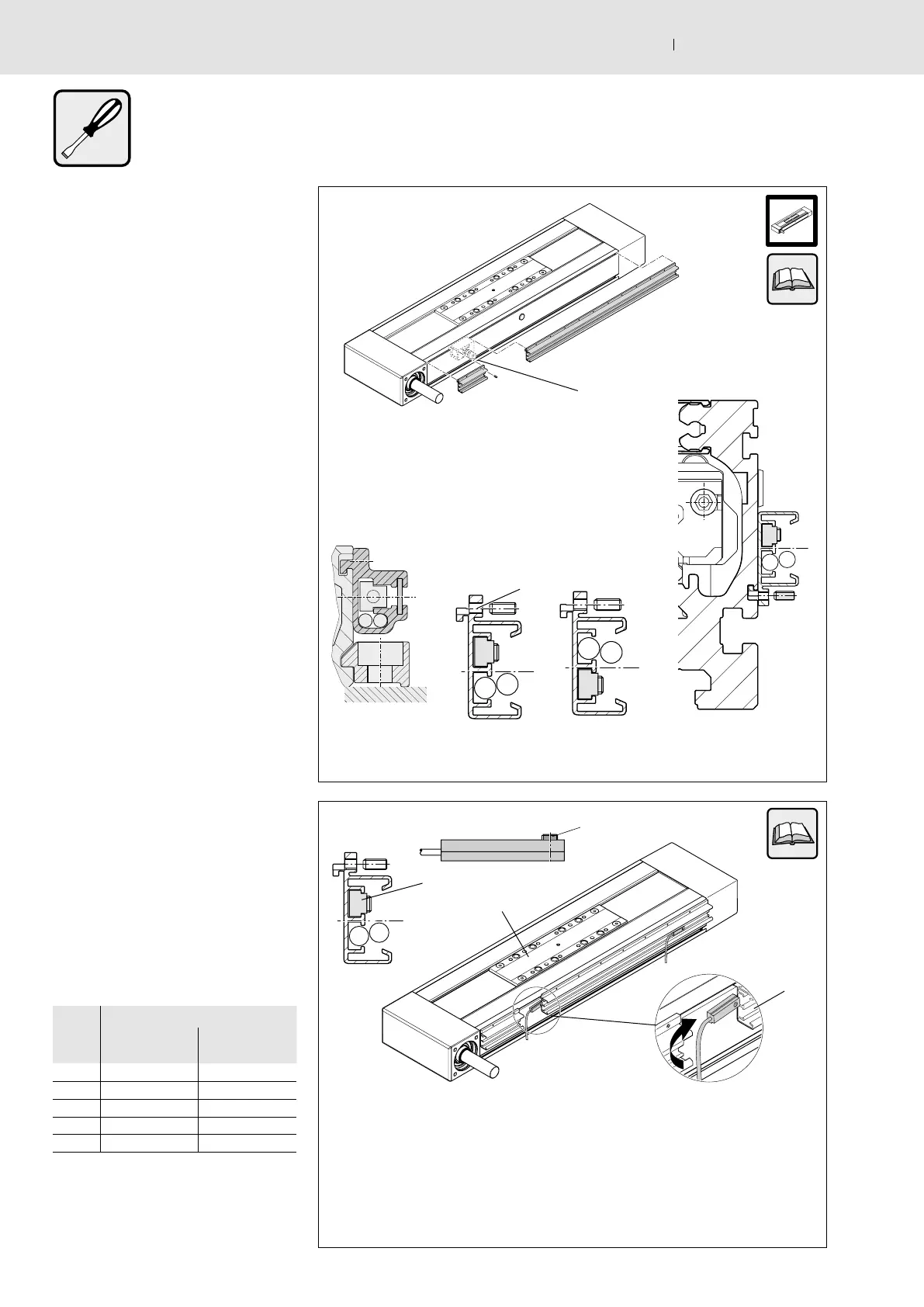

5.1 Befestigungskanal montieren
• Länge des Befestigungskanals aus-
messen – dabei Lage der Dose (1)
berücksichtigen.
• Befestigungskanal absägen und
entgraten.
• Wenn nötig zusätzliches Befesti-
gungsgewinde M 2,5 (2) herstellen.
• Befestigungskanal ohne Deckel ein-
hängen (auf richtige Lage achten) und
mit den beiliegenden Gewindestiften
fixieren.
5.2 Magnetfeldsensor montieren
F Magnetfeldsensor mit Stecker und
Verlängerungskabel siehe Katalog
• Sensor entsprechend den Skizzen
in Bild 5.1 und 5.2 in den Befesti-
gungskanal einschieben (3), dass
der Gewindestift (4) am Sensor nach
außen zeigt. (5)
Schaltpunkte im Tischteil (TT):
+ Werte: Schaltpunkte liegen in
Richtung Antriebsseite
- Werte : Schaltpunkte liegen in
Richtung Spannseite
• Sensor mit Gewindestift fixieren.
CKR x (mm)
TT: kurz/short/
court/corta
TT: lang/long/
long/lunga
9-70
–6 13,0
12-90
5 26,0
15-110
0 42,5
20-145
0 50,0
25-200
0 87,5
Antriebsseite*
Spannseite**
TT
