12 Bosch Rexroth AG
4.1 / 4.2
4.3
4
6
5
2
1
3
8
7
9
2a
Anleitung CKR R320103679 (2009.09)

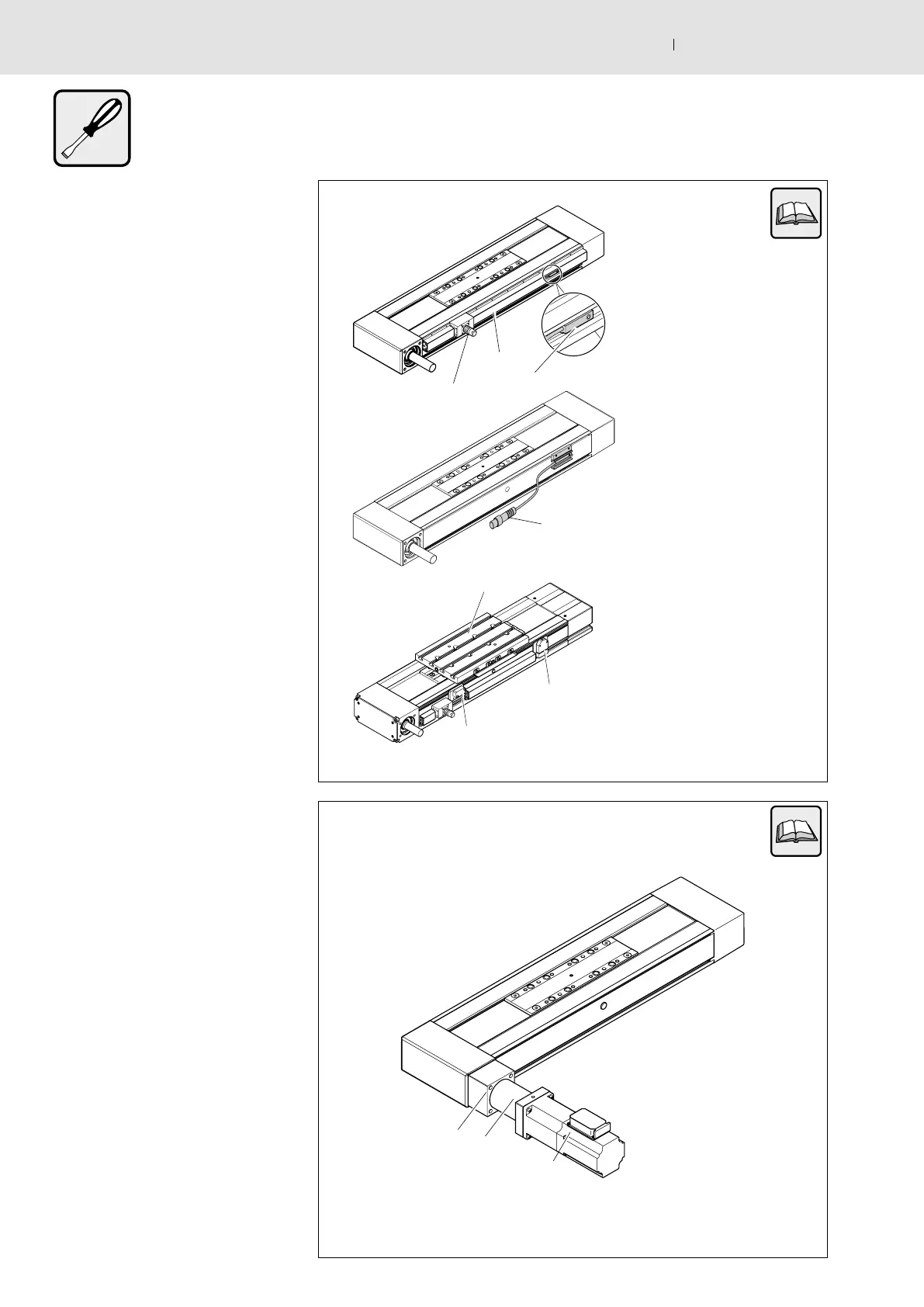

4. Anbauteile
F Auf Wunsch können folgende
Komponenten bei der Bosch Rexroth AG
einsatzfertig montiert werden. Nachträg-
liches einbauen ist jederzeit möglich.
4.1 Schaltsystem mit Magnet-
feldsensoren
(alle Größen)
1 Dose mit Stecker
2 Magnetfeldsensor
2a Magnetfeldsensor mit Stecker
3 Befestigungskanal
4.2 Schaltsystem mit mecha-
nischen oder induktiven
Schaltern
(nur am CKR 25-200
unter Verwendung der Ver-
bindungsplatte)
4 Mechanischer Schalter
5 Induktiver Schalter
6 Verbindungsplatte
F Die beiden Schaltsysteme können
nicht gemeinsam auf einer Seite montiert
werden!
4.3 Antrieb
7 Motor
8 Vorsatzgetriebe
9 Flansch
