8 Bosch Rexroth AG
Rexroth
MNR:
SYN:
CS:
Bosch Rexroth AG
D-97419 Schweinfurt
Made in Germany
FD:
1
2
3
7210
4
L
H
A

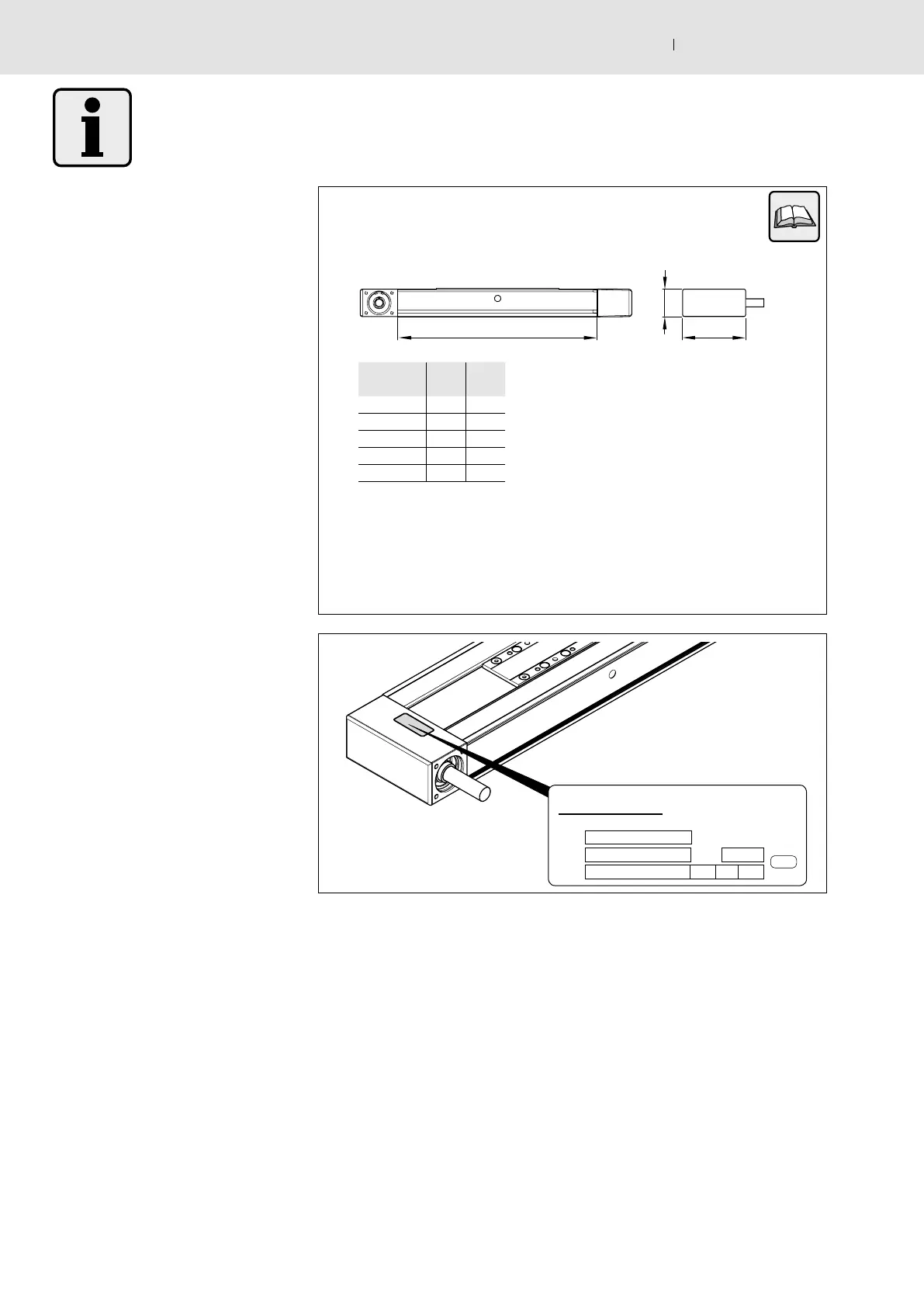

2.1
2.2
Anleitung CKR R320103679 (2009.09)
2. Übersicht
2.1 Typenübersicht
Rexroth Compact-Module CKR sind in
fünf Baugrößen erhältlich. Sie werden
auf Wunsch einbaufertig vormontiert
geliefert.
c Rexroth Compact-Module CKR
können mit Hilfe dieser Anleitung von
einschlägig ausgebildeten Fachleuten
montiert, in Betrieb genommen und
gewartet werden.
2.2 Typenschild, Bestellung von
Verschleißteilen
1 Materialnummer des
Compact-Moduls
2 Seriennummer
3 Kundenauftragsnummer
4 Fertigungsdatum
Bei Bestellung von Verschleißteilen
bitte unbedingt alle Daten auf dem
Typenschild angeben.
2.3 Bestellung von Komponenten
und Druckschriften
Für die Bestellung von Komponenten
siehe Kataloge Compact-Module
,
„ECODRIVE Cs“ und „IndraDrive für
Linearsysteme“.
F Die Kataloge ergänzen diese
Anleitung und sollten daher
bereitgehalten werden.
Aktuelle Druckschriften bitte bei Ihrem
Vertriebspartner bestellen.
CKR A
(mm)
H
(mm)
9-70
70 32
12-90
90 40
15-110
110 50
20-145
145 65
25-200
200 100
