26 Bosch Rexroth AG
1
2
3
4
5
7.1.1
7.1.2
CKR Getriebetyp/Gear type/
Type de réducteur/
Tipo di ridut tore
Gewindestift Schlüsselweite/
Set screw width across flats/
Ouverture de clé pour la vis sans tête/
Apertura di chiave per grano filettato
M
A
9-70
alphira 040 5 5,6
12-90
15-110
LP 50 5 5,6
20-145
LP 70 6 9,5
25-200
LP 90
LP 120
8
10
23,0
45,0
Anleitung CKR R320103679 (2009.09)

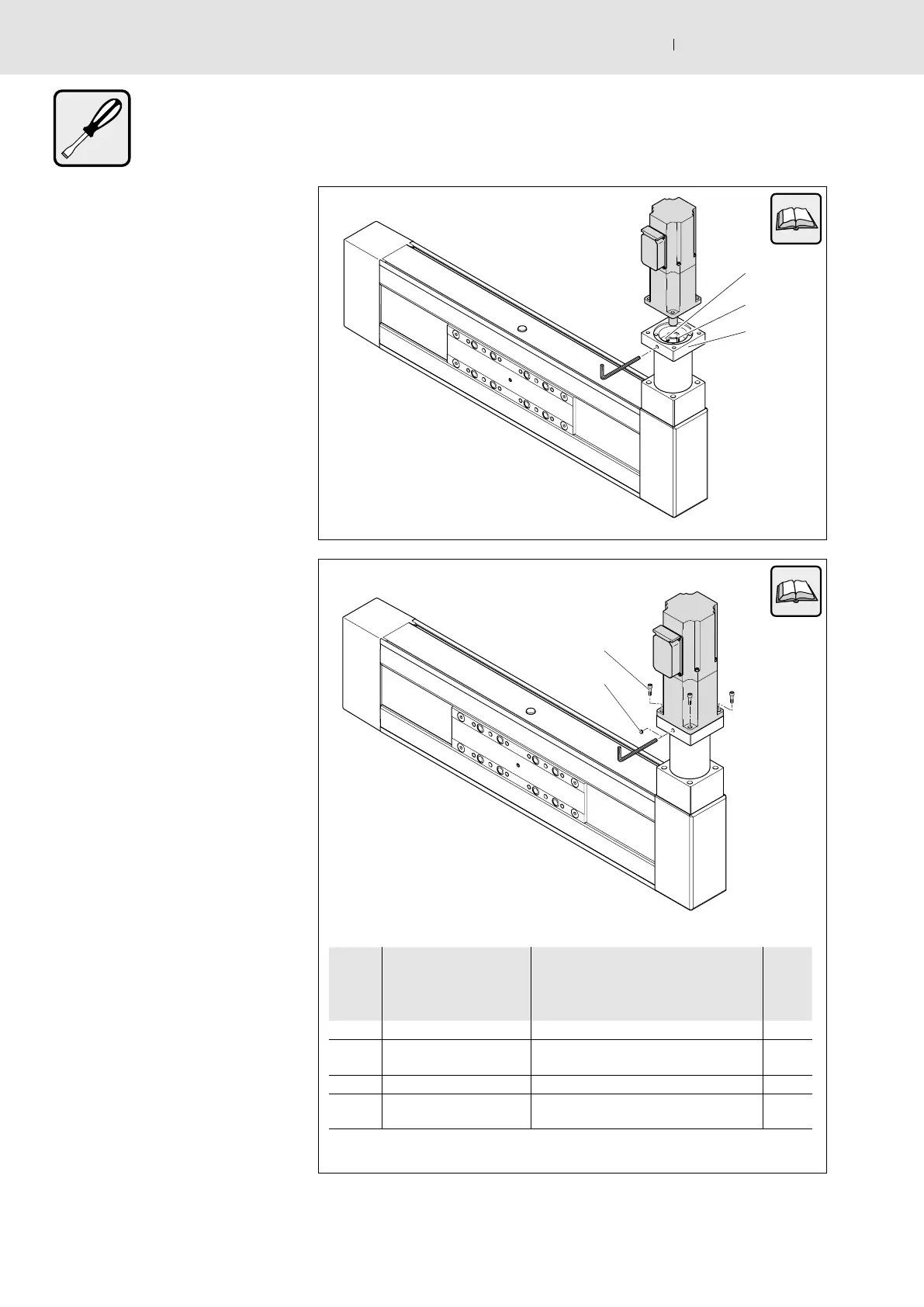

7. Montage Antrieb
7.1 Motor mit Vorsatzgetriebe
montieren
c Maximales Drehmoment und ma-
ximale Drehzahl des Motors dürfen die
Grenzwerte des Compact-Moduls bzw.
des Vorsatzgetriebes nicht überschrei-
ten! Siehe Katalog „Compact-Module“.
F Das Getriebe ist für den Motoran-
bau vormontiert. Die Steckhülse ist im
Getriebeflansch integriert.
F Der Motor sollte in vertikaler Lage
eingebaut werden, um Verspannungen
durch das Motorgewicht zu vermeiden.
• Steckhülse (1) drehen, bis der Gewin-
destift (2) durch die Bohrung in der
Adapterplatte (3) erreichbar ist.
• Gewindestift (2) lösen.
• Motor vorsichtig in Steckhülse und
Adapterplatte einsetzen.
• Gewindestift (2) mit Anziehdrehmo-
ment M
A
(! 1.4) festschrauben.
• Bohrung mit Abdeckkappe (5) ver-
schließen.
• Motor mit Schrauben (4) an der Adap-
terplatte befestigen.
• Testlauf siehe Inbetriebnahme ! 8.
