28 Bosch Rexroth AG
8.2
8.3
8.1
Anleitung CKR R320103679 (2009.09)

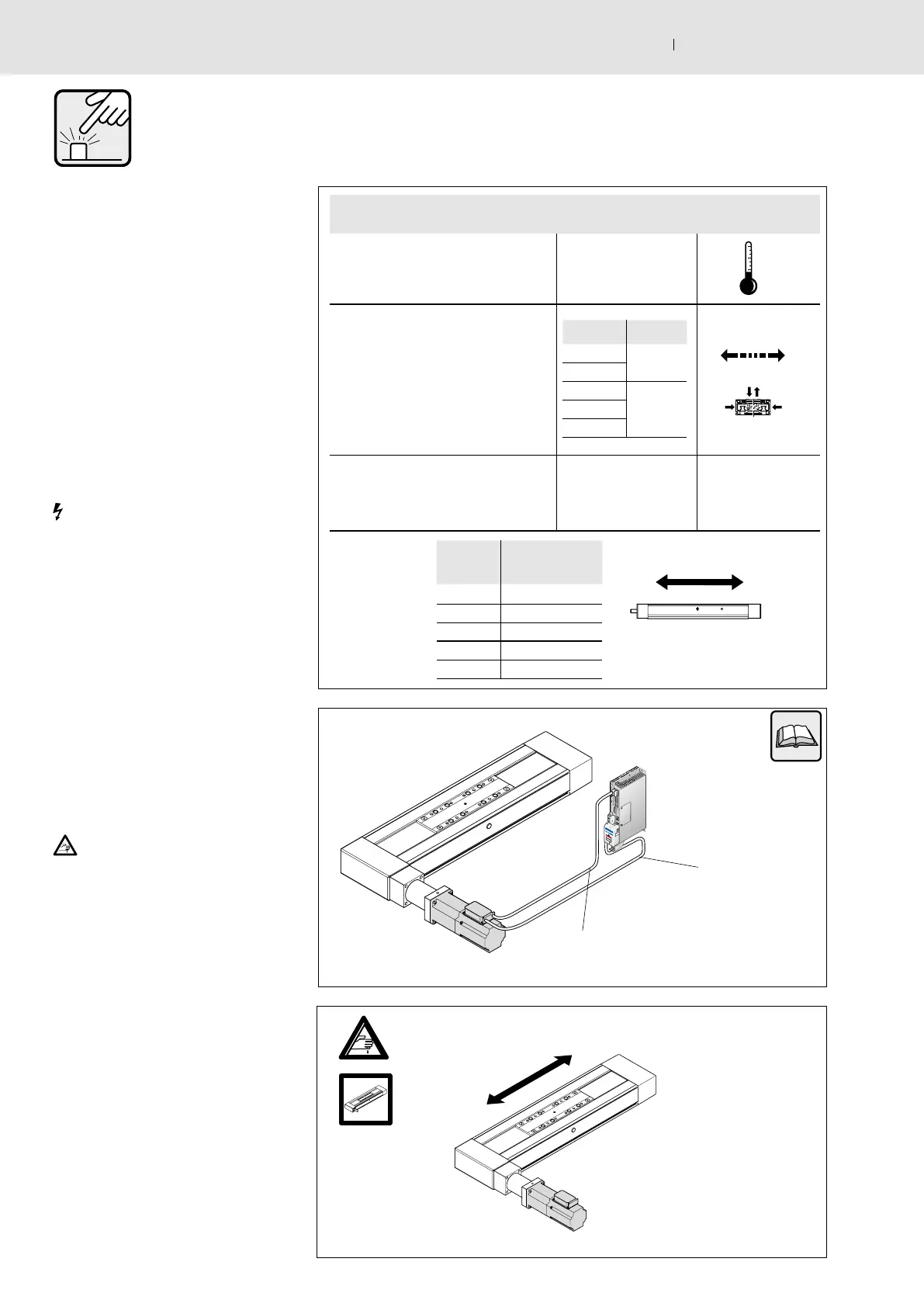

8. Inbetriebnahme
8.1 Betriebsbedingungen
Normale Betriebsbedingungen siehe
Tabelle.
• Betriebsbedingungen prüfen.
c Bei besonderen Betriebsbedin-
gungen bitte rückfragen – besonders
bei: Glasfaserstaub, Holzstaub, Löse-
mitteln und Kurzhub u.a.
8.2 Compact-Module elektrisch
anschließen
GEFAHR!
Sicherheitsvorschriften für Arbeiten an
elektrischen Anlagen beachten!
Anschluss der DC-Versorgung nur
durch qualifizierte Elektro-Fachkraft.
c Leistungskabel und Signallei-
tungen räumlich getrennt verlegen!
• Regeln zur elektromagnetischen
Verträglichkeit beachten.
• Informationen in den Katalogen
beachten. ! 2.3
• Dokumentation zum verwendeten
Regler beachten.
8.3 Probelauf, Einfahren
Warnung
Vor dem ersten Probelauf
NOT-AUS-Schalter prüfen! Probelauf
nur im eingebauten Zustand kombi-
niert mit Führungen.
Zusätzliche betriebsinterne Schutzein-
richtungen prüfen!
Alle Schraubverbindungen auf Festsitz
prüfen!
• Betriebsbedingungen prüfen!
• Mit geringer Geschwindigkeit über den
gesamten Verfahrweg verfahren.
• Dabei vor allem Einstellung und Funktion
der Endschalter prüfen.
F Bei Bedarf Zusammenspiel von
Mechanik und Elektronik optimieren.
Geberkabel / Encoder cable
Câble capteur / Cavo dell’encoder
Motorkabel
Motor cable
Câble moteur
Cavo di potenza
Normale Betriebsbedingungen / Normal operating conditions
Conditions de service normales / Condizioni di funzionamento normali
Umgebungstemperatur / Ambient
temperature / Température ambiante /
Temperatura ambiente
10 °C ... 40 °C
°C
Verfahrgeschwindigkeit
Travel speed
Vitesse de déplacement
Velocità di traslazione
C
C
C
v
Belastung / Load / Charge / Carico
≤ 0,2 C
CKR Hub / Stroke /
Course / Corsa
9-70
> 40 mm
12-90
> 40 mm
15-110
> 50 mm
20-145
> 60 mm
25-200
> 80 mm
CKR v (m/s)
9-70
≤3
12-90
15-110
≤5
20-145
25-200
