15
Sezione I :: Utente

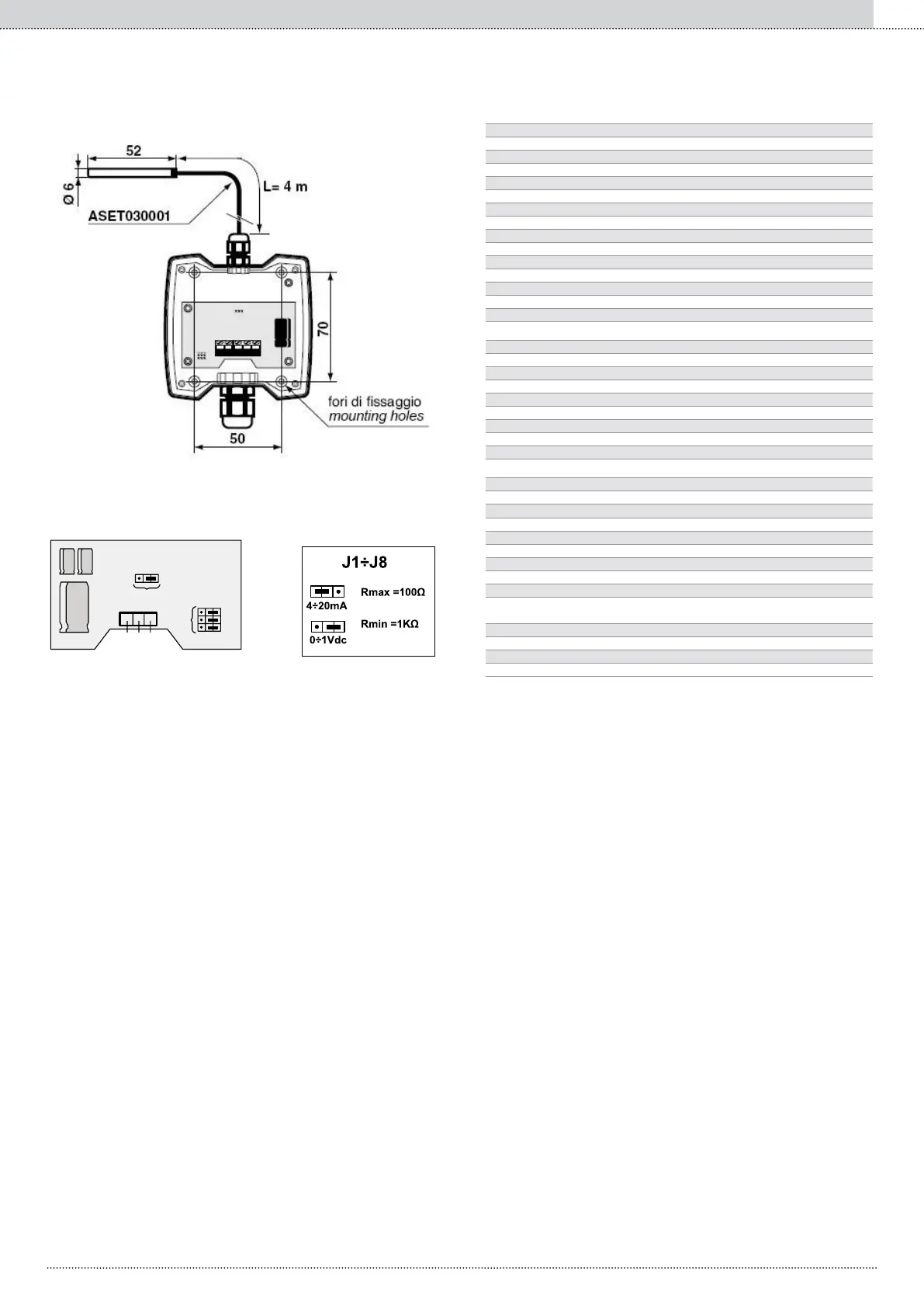

Aprire il coperchio della sonda (allegata al quadro sequenziatore) e
settarla per segnale 4÷20mA
solo unità EXP
Sonde attive per distanze massimo 200 metri
(G) +
out T
M
T
T
J8
J6
J5
J4
ID1 On/Off remoto centralizzato
ID2 Summer/Winter centralizzato
ID3 Richiesta recupero *
ID4 Doppio Set-point (primario)
ID5 Doppio Set-point (recupero) *
ID6 Allarme generale impianto
ID7 Flussostato primario
ID8 Flussostato smaltitore (vers.acqua/acqua)
ID9 Allarme pompa primario 1
ID10 Allarme pompa primario 2
ID11 Allarme pompa smaltitore 1 (vers.acqua/acqua)
ID12 Allarme pompa smaltitore 2 (vers.acqua/acqua)
ID13 Allarme pompa recupero 1 *
ID14 Allarme pompa recupero 2 *
B1 Shifting Set-pointprimario (segnale 4-20mA)
B2 Sonda temperatura acqua ritorno impianto
B3 Sonda temperatura acqua mandata impianto
B4 Sonda temperatura aria esterna
B5 Flussostato recupero *
B6 Shifting Set-point recupero (segnale 4-20mA) *
B7 Sonda temperatura acqua ritorno recupero *
B8 Sonda temperatura acqua mandata recupero *
NO1 Pompa primario 1
NO2
NO3
NO4 Pompa primario 2
NO5
NO6
NO7 Pompa smaltitore 1 (vers.acqua/acqua)
NO8 Pompa smaltitore 2 (vers.acqua/acqua)
NO9 Allarme generale impianto
(da ingressi digitali sequenziatore)
NO10 Allarme generale chiller + allarme rete seriale
NO11 Chiamata caldaia integrativa/sostitutiva
NO12 Pompa recupero 1 *
NO13 Pompa recupero2 *
