59
Section I :: Utilisateur 
Ci-dessous est reporté un tableau avec les câbles blindés conseillés
en fonction des différentes installations. Les codes Belden indiqués
satisfont toutes les spécications requises ; des câbles d'autres
fabricants peuvent être utilisés
à condition que les spécications reportées ci-dessous soient
respectées.

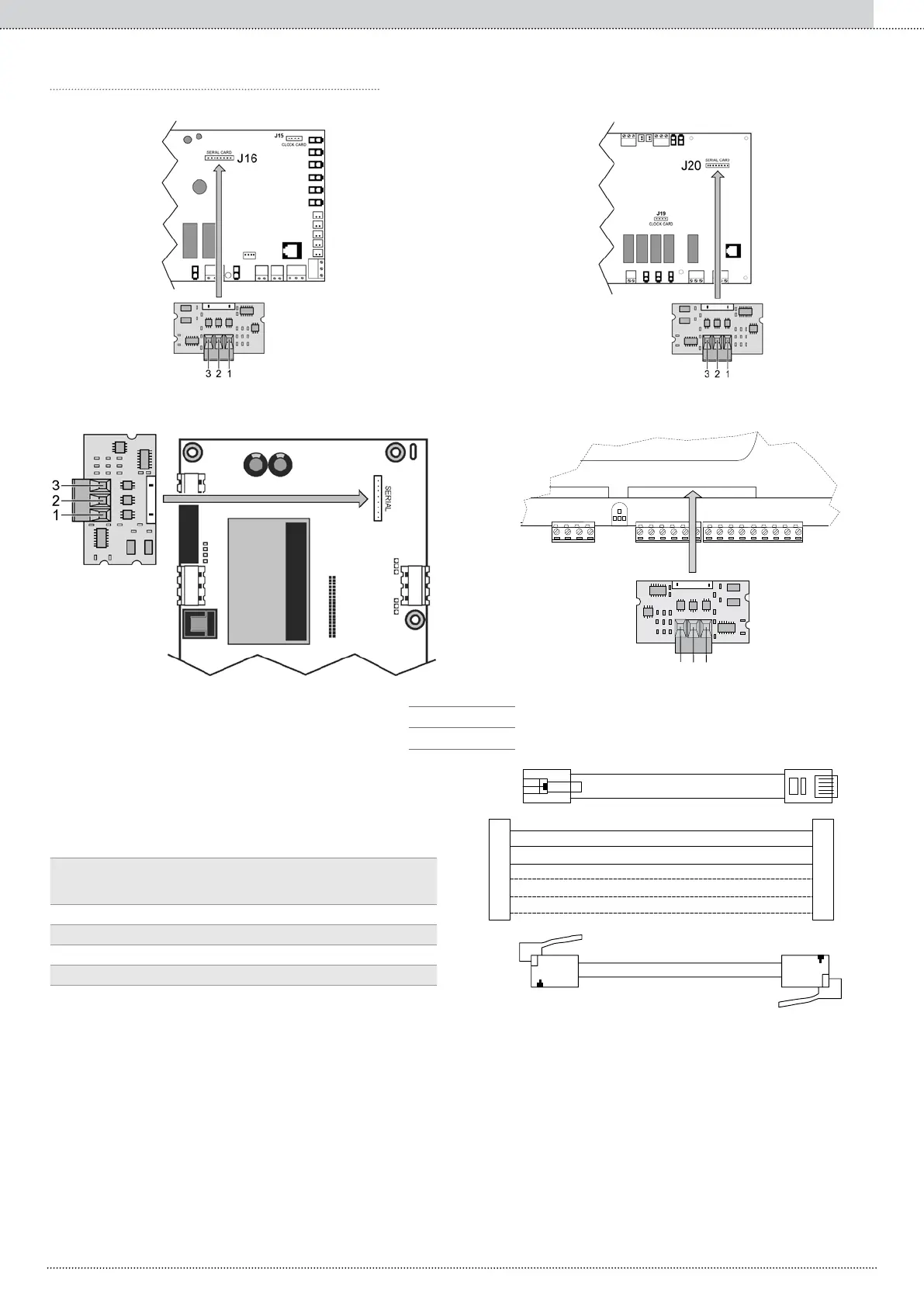

Type de câble blindé conseillé


 

Serial Card
3
2
1
GND
RX+/TX+
RX-/TX-











16 1,50 13,7 1173 9860
18 1,00 22,6 711 3074F
22 0,50 48,2 333 3105°
24 0,22 78,7 204 9841 o 8103
Impédance du câble : 120 Ohm (caractéristique indispensable).
Capacité parasite : 40 pf/m environ (caractéristique en option).
Temps de propagation du signal : 5 ns/m (caractéristique en option).
En fonction de la longueur hypothétique du réseau, on pourra utiliser
le câble de section inférieure. Par exemple si l'on prévoit une longueur
maximum de 300 m, un câble AWG 22 sufra.
 Remarque : pour les longueurs supérieures à 50 m et inférieures
à 200 m, le raccordement entre le terminal et le séquenceur doit être
réalisé en utilisant un câble blindé AWG 20/22 (4 ls + blindage) et deux
cartes de dérivation (utiliser le KIT E968573484) comme indiqué par le
schéma reporté ci-dessous :
Pour brancher le terminal du séquenceur, procéder comme suit :


o utiliser un câble téphonique à 6ls et des connecteurs du type RJ12 ;
o effectuer le câblage en respectant les gures ;
o la longueur du câble ne doit pas dépasser 50m (*).
Bianco White Blanc Weiss Blanco
Nero Black Noir Schwarz Negro
Rosso Red Rouge Rot Rojo
Verde Green Vert Gren Verde
Giallo Yellow Jaune Gelb Amarillo
Blu Blue Bleu Blau Azul marino
1
2
3
4
5
6
1 Rx/Tx-
2 Rx/Tx+
3 GND
4
5
6
