Sezione I :: Utente

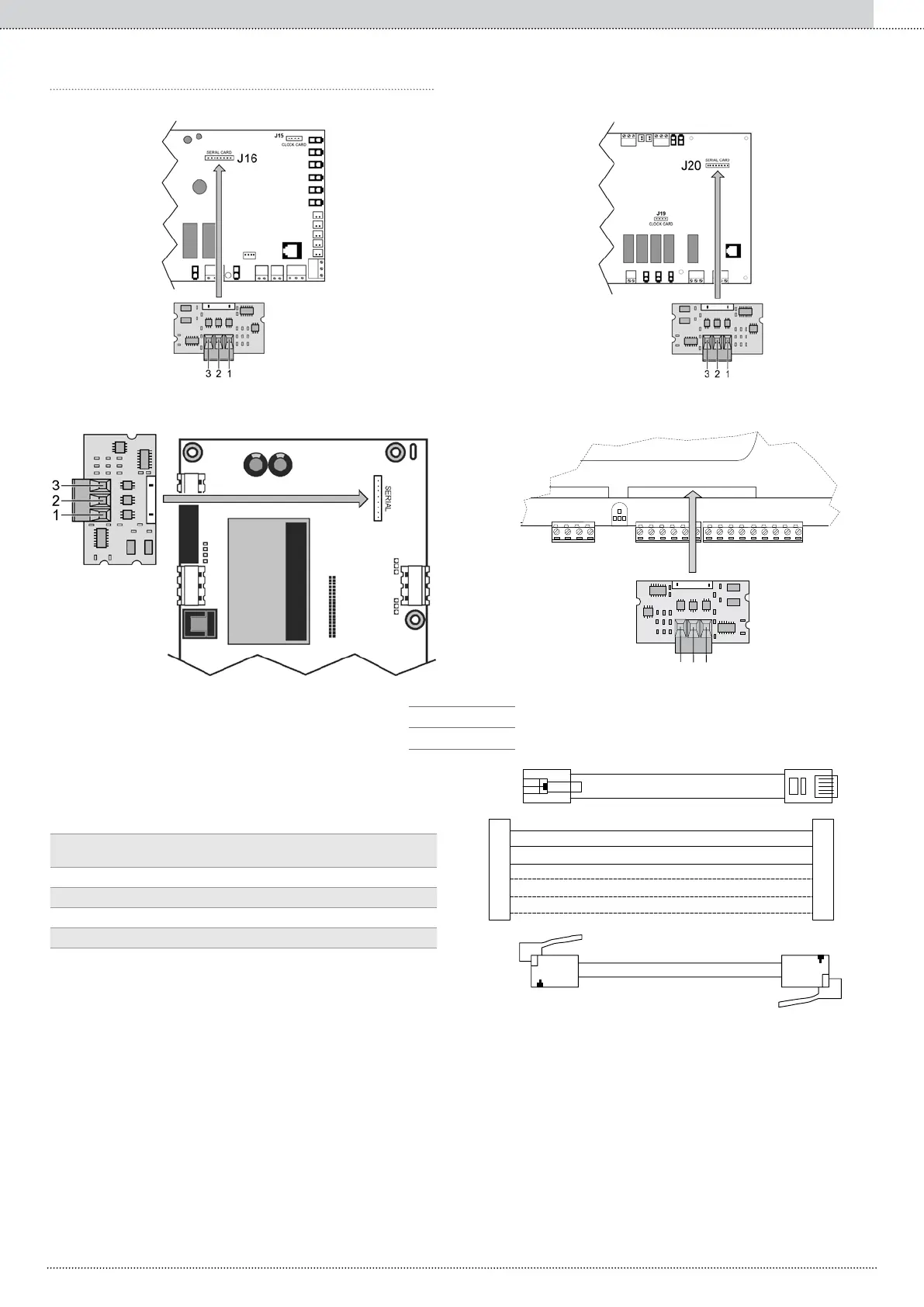

Di seguito viene riportata una tabella con i cavi schermati consigliati
in funzione delle varie installazioni. I codici Belden indicati soddisfano
tutte le speciche richieste; possono essere usati cavi di altri costruttori
purchè siano rispettate le speciche sotto riportate.
Tipologia di cavo schermato consigliato
Serial Card
3
2
1
GND
RX+/TX+
RX-/TX-
16 1,50 13,7 1173 9860
18 1,00 22,6 711 3074F
22 0,50 48,2 333 3105°
24 0,22 78,7 204 9841 o 8103
Impedenza del cavo: 120 Ohm (caratteristica indispensabile).
Capacità parassita: 40 pf/mt circa (caratteristica opzionale).
Tempo di propagazione segnale: 5 ns/mt (caratteristica opzionale).
A seconda della lunghezza ipotizzata della rete, si potrà utilizzare il
cavo di sezione inferiore. Ad esempio se si prevede una lunghezza
massima di 300 m sarà sufciente un cavo AWG 22.
Nota: per lunghezze superiori a 50 m e no a 200 m, il collegamento
tra terminale e sequenziatore deve essere realizzato usando un cavo
schermato AWG 20/22 (4 li + schermo) e due schede di derivazione
(utilizzare il KIT E968573484) come da schema di seguito riportato:
Per il collegamento del Terminale Sequenziatore seguire queste
indicazioni:
o utilizzare cavo telefonico a 6 li e connettori di tipo RJ12;
o eseguire l’intestazione del cavo rispettando le gure;
o la lunghezza del cavo non deve essere superiore a 50m (*).
Bianco White Blanc Weiss Blanco
Nero Black Noir Schwarz Negro
Rosso Red Rouge Rot Rojo
Verde Green Vert Gren Verde
Giallo Yellow Jaune Gelb Amarillo
Blu Blue Bleu Blau Azul marino
1
2
3
4
5
6
1 Rx/Tx-
2 Rx/Tx+
3 GND
4
5
6
