Leitungsquersch I :: Benutzer

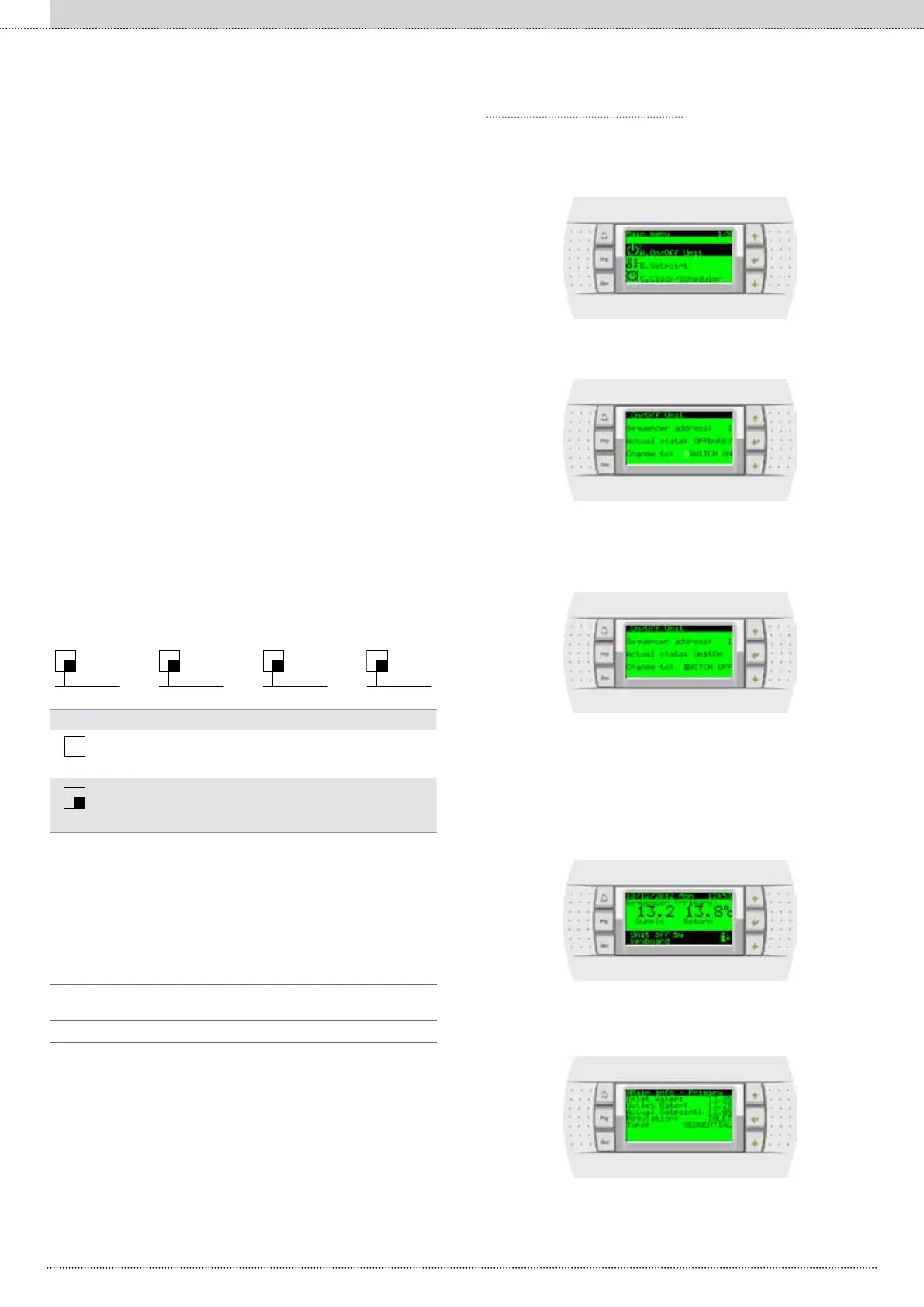

Um das Gerät einzuschalten, drücken Sie die -Taste, um die Menü-
Einstellungen eingeben. Gehen Sie zum .  und mit
 bestätigen.
Um das Gerät auszuschalten, drücken Sie die , um die Einstellungen
aufzurufen. Gehen Sie zum .  und mit ENTER be-
stätigen.
Der Hauptbildschirm des Systems zeigt die Temperaturfühler Lieferung
und Recovery-System. Wenn der Sequenzer ausgeschaltet ist, wird die
Nachricht in den Aus-Zustand des Systems.
Wenn man über die Hauptmaske die Taste DOWN drückt, greift man auf die
folgende Visualisierungsmaske der Parameter und /oder Hauptgrößen der
Stufenschaltung zu:
Drücken Sie die Eingabetaste, um den Cursor in das Feld 
 und wählen .
Drücken Sie die Eingabetaste, um den Cursor in das Feld 
 und wählen .
 




◦ Eingabe (über das entsprechende passwortgeschützte Menü) der
Einstellung der Stufenschaltung über Konguration/Aktivierung der
digitalen und analogen Ein- und Ausgänge.
◦ Eingabe (über das entsprechende passwortgeschützte Menü) des
Netzes und der Betriebshauptparameter, wie:
◦ Visualisierung des Betriebs der einzelnen Einheiten bezüglich:
◦ Visualisierung des Zustandes der Eingänge/Ausgänge, sowohl di-
gitalen als auch analogen, der Stufenschaltung.
◦ Allgemeine Visualisierung des Zustandes des Netzes durch Visua-
lisierung des Zustandes der angeschlossenen Einheiten im Einze-
lnen:
• Sollwert des Systems (reguliert an der Vorlauftemperatur des
Systems);
• Temperaturdifferenzwerte, innerhalb der die Maschinen aktiviert
werden;
• Betriebsmodalität der Einheiten (Summer/Winter);
• Verwaltung des Passwortes für die Blockierung der Tastatur
und/oder die Blockierung der Taste ON/OFF des Systems;
• Einstellung des seriellen Datenaustausches zu einer externen
BMS.
• Visualisierung der eigenen Sonden;
• Visualisierung des Drucks (wenn Transduktoren vorhanden);
• Visualisierung des Betriebszustandes der Verdichter;
• Visualisierung eventuell ausgelöster Alarme;
• Visualisierung des Betriebsstunden der Verdichter;
• Visualisierung des Sollwertes, mit dem die Maschine arbeitet
(von der Stufenschaltung gesendet);
• Visualisierung/Einstellung des internen Differenzials im
Verhältnis zu dem die Verdichter aktiviert werden.
 
Einheit Chiller in Netz in OFF
Einheit Chiller in Netz in ON
Wenn im Falle von Netz mit 4 Einheiten 4 Symbole visualisiert werden
bedeutet dies, dass alle Einheiten korrekt im seriellen Netz angeschlos-
sen sind und der Datenaustausch ist O.K.
◦ Visualisierung des Betriebszustandes der Einheit durch Visualisie-
rung des Zustandes der angeschlossenen Einheiten, im Einzelnen:
◦ Falls ein Alarm vorhanden ist, wird an den Einheiten die Hintergrun-
dbeleuchtung der Taste “Alarm” aueuchten und durch Druck der
Taste wird auf dem Display die Einheit, die in Alarmzustand ist, vi-
sualisiert und der entsprechende Alarmtyp.
◦ Im Falle einer Störung der Stufenschaltung (Default Hardware)
oder einer seriellen Dejustierung einer einzelnen Einheit vom Netz
sieht das System vor, dass die einzelne Einheit (oder alle im Fal-
le von Default Hardware Stufenschaltung) lokal mit den eigenen
Einstellungen in Betrieb Stand-Alone funktioniert (wobei gemäß der
Lesung der Sonde am Verdampfereingang der eigene Sollwert und
das Differenzial reguliert werden).

Einheit im Netz und anerkannt als vorhanden, aber nicht in Be-
trieb (ON Verdichter)

Einheit im Netz und anerkannt als vorhanden und in Betrieb
(ON Verdichter)

Einheit im Netz und anerkannt als vorhanden und in Alarm

