Sezione I :: Utente
Il sequenziatore Multichiller Rhoss “KMSR” gestisce l’accensione e lo
spegnimento dei gruppi frigoriferi e/o pompe di calore che asservono
un’impianto HVAC. Il numero massimo di unità collegabili in parallelo
idraulico e controllate dal sequenziatore è 10.
Il quadro elettrico è stato progettato e realizzato in conformità alla Nor-
ma Europea EN 60204-1 (Sicurezza del macchinario - equipaggiamen-
to elettrico delle macchine - Parte 1: regole generali) in rispondenza ai
dettami del §1.5.1 della Direttiva macchine. Ogni unità è dotata di se-
zionatore generale dell’alimentazione del tipo “b” (EN 60204-1 § 5.3.2).
L’accesso alle parti elettriche dell’apparecchio deve essere consentito
solo a personale qualicato secondo le raccomandazioni IEC. In partico-
lare si raccomanda di sezionare tutti i circuiti elettrici d’alimentazione e
quindi il sezionatore generale prima di qualsiasi lavoro sull’apparecchio.
E’ possibile scegliere tramite l’interfaccia utente, la modalità di gestione
delle unità collegate a seconda della tipologia delle stesse e della lo-
soa di risparmio energetico considerata.
– Full Load Unit Manager: le unità vengono accese in
sequenza in funzione della potenza frigorifera richiesta e solo dopo
che ogni singolo refrigeratore sia stato portato a regime a pieno carico.
L’inserimento delle unità avviene in modalità FIFO. In questa modalità
ogni singola unità lavora a carico massimo, congurazione ottimale ad
esempio nei refrigeratori equipaggiati con compressori semiermetici a
vite e nei quali si ha l’efcienza massima in questa condizione
– Part Load Unit Manager : le unità vengono accese con-
temporaneamente in modo tale da fornire ad ogni istante la potenza
frigorifera richiesta come somma delle singole potenze frigorifere dei
gruppi collegati. In questa modalità ogni unità lavora a carico parzia-
le, condizione ottimale ad esempio nei refrigeratori equipaggiati con
compressori ermetici scroll nei quali i circuiti sono frazionati grazie ai
molteplici gradini.

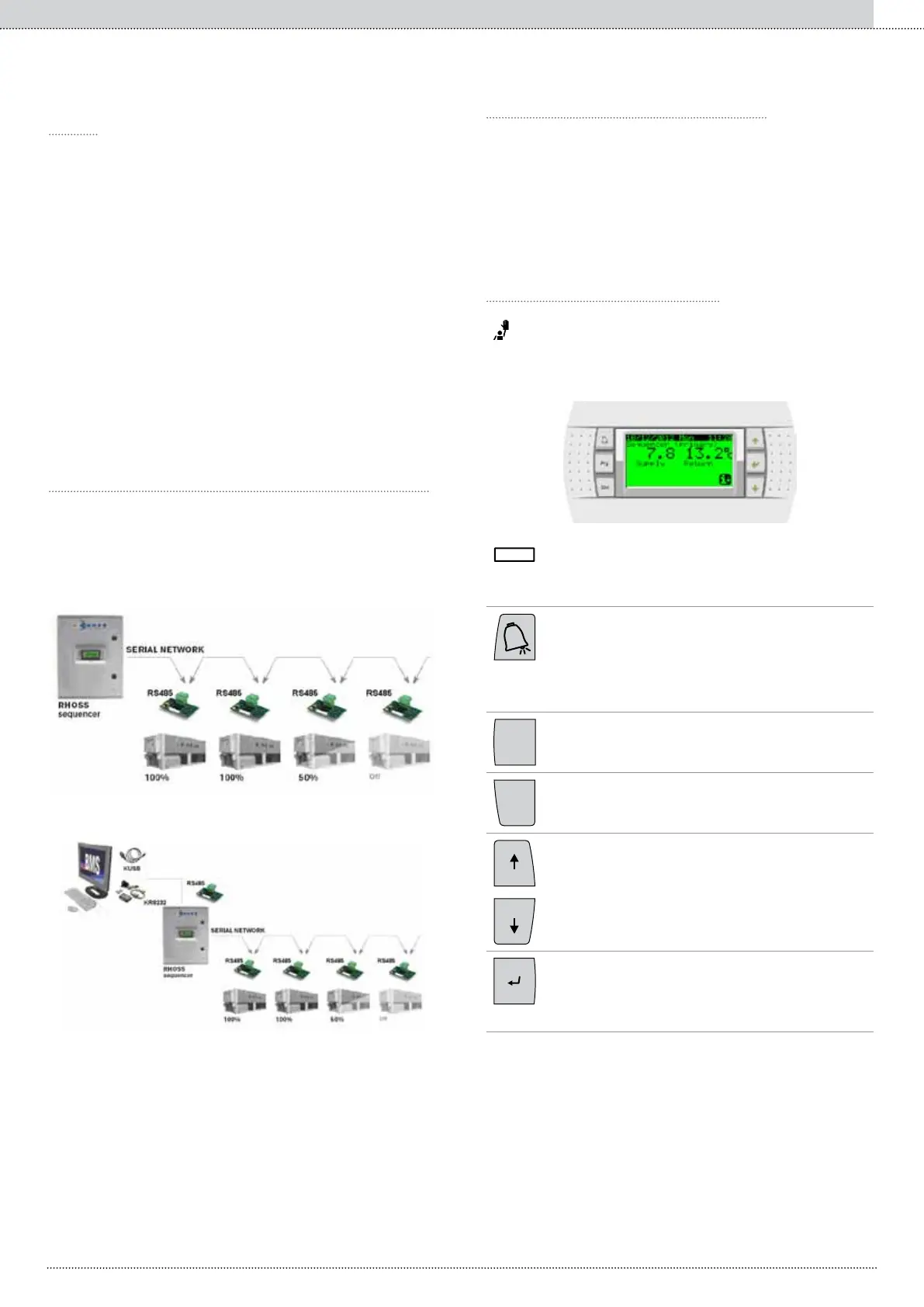

Il Sequenziatore Multichiller Rhoss “KMSR” gestisce mediante collega-
mento seriale i refrigeratori fra di loro collegati tramite scheda RS485.
E’ possibile controllare le unità direttamente dal sequenaziatore KMSR
in locale o tramite BMS:
A livello utente è permesso l’accesso ai parametri di impostazione dei set di lavoro
dell’unità; a livello assistenza tecnica è permesso, tramite password, l’accesso ai
parametri di gestione dell’unità (accesso consentito solo a personale autorizzato).
Visualizza i numeri e i valori di tutti i parametri (es. tem-
peratura acqua in uscita, ecc.), i codici degli eventuali
allarmi e gli stati di tutte le risorse, per mezzo di stringhe
Premuto una prima volta permette la visualizzazione
degli allarmi intervenuti e spegne il cicalino di allarme.
In visualizzazione allarmi, una seconda pressione deter-
mina il reset dell’allarme/i. Se non ci sono allarmi viene
visualizzato “No alarms detected”. La sequenza degli al-
larmi è data premendo i tasti freccia SU / GIÙ
Prg
Permette di accedere al menù d’impostazione del se-
quenziatore
Esc
Permette di tormare al menu di livello superiore principale
Permettono di scorrere le maschere di un menù. Dall’ul-
tima si può accedere alla prima e viceversa. Se il cursore
è all’interno di un campo numerico i tasti incrementano
o decrementano il valore su cui il cursore è posiziona-
to. Su un campo di scelta, premendo i tasti UP/DOWN
vengono visualizzate le opzioni disponibili (per es. S/N)
Nelle maschere di impostazione dei valori, premendo il
tasto la prima volta, il cursore si sposta sul primo campo di
introduzione. Alle pressione successive si conferma il va-
lore impostato e sposta il cursore sul campo successivo
