84
Allegati

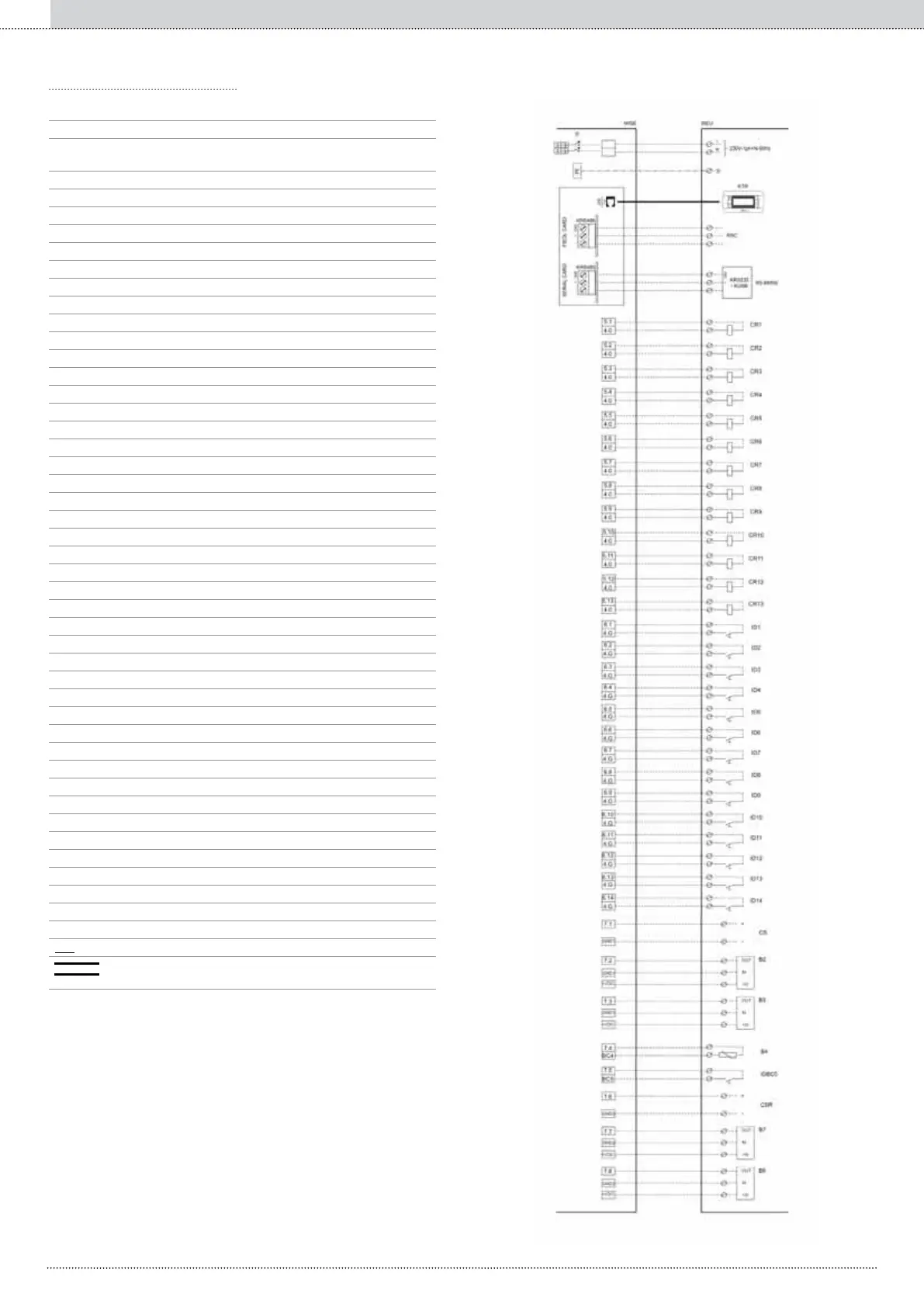

Morsettiera interna quadro elettrico
Morsettiera esterna utente
Interruttore generale di manovra e protezione
differenziale (sensibilità 30mA)-automatico (25A)
Linea
Neutro
Morsetto di terra;
Interfaccia seriale RS485 (accessorio);
Connettore telefonico 6 vie (RJ12);
Tastiera remota (accessorio);
Rete seriale chiller;
BMS e rete seriale BMS esterni;
On/Off remoto centralizzato;
Summer/Winter centralizzato;
Richiesta recupero ;
Doppio set-point (primario);
Doppio set-point (recupero);
Allarme generale impianto;
Flussostato primario;
Flussostato smaltitore (versione acqua/acqua);
Allarme pompa primario 1;
Allarme pompa primario 2;
Allarme pompa smaltitore 1 (versione acqua/acqua);
Allarme pompa smaltitore 2 (versione acqua/acqua);
Allarme pompa recupero 1
Allarme pompa recupero 2
Pompa primario 1;
Non utilizzato;
Non utilizzato;
Pompa primario 2;
Non utilizzato;
Non utilizzato;
Pompa smaltitore 1 (vers.acqua/acqua);
Pompa smaltitore 2 (vers.acqua/acqua);
Allarme generale impianto;
Allarme generale chiller + allarme rete seriale;
Chiamata caldaia integrativa/sostitutiva;
Pompa recupero 1 ;
Pompa recupero 2 ;
Shifting set-point primario (segnale 4÷20mA);
Sonda temperatura acqua ritorno impianto;
Sonda temperatura acqua mandata impianto;
Sonda temperatura aria esterna;
Flussostato recupero ;
Shifting Set-point recupero (segnale 4-20mA) ;
Sonda temperatura acqua ritorno recupero ;
Sonda temperatura acqua mandata recupero ;
- - - Collegamento a cura dell’installatore
Cavo telefonico a 6 li (distanza massima 50m, per distan-
ze superiori contattare il servizio clienti Rhoss S.p.a.)
◦◦ Il quadro elettrico è accessibile dal pannello frontale dell’unità.
◦◦ Gli allacciamenti devono essere eseguiti rispettando le norme vi-
genti e gli schemi a corredo della macchina.
◦◦ La messa a terra della macchina è obbligatoria per legge.
Gli schemi riportano solamente i collegamenti da realizzare a cura
dell’installatore.
Per i collegamenti elettrici dell’unità e degli accessori fare riferimento
allo schema elettrico fornito a corredo.
solo unità EXP
