90
Anlagen

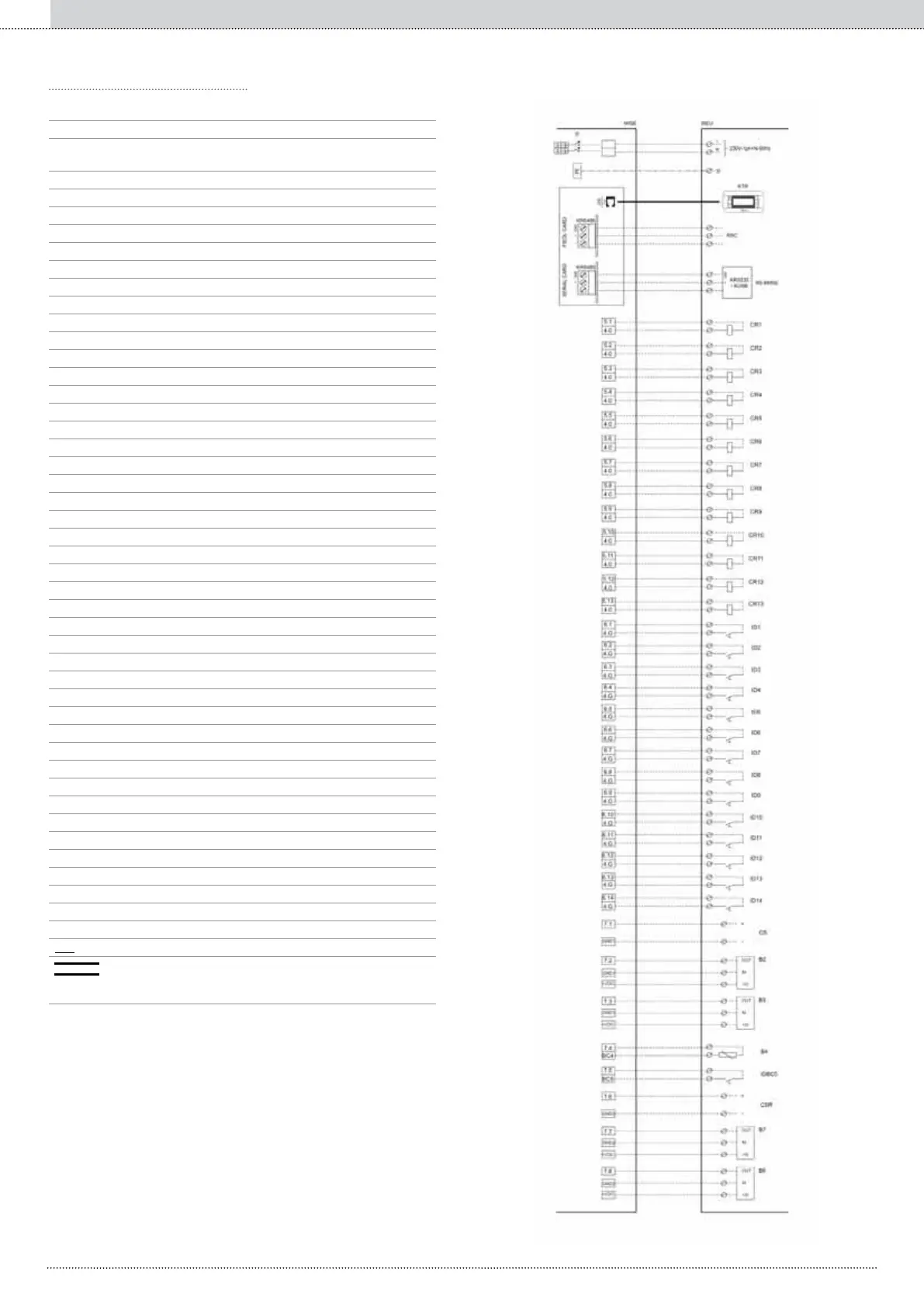

Klemmleiste im Schaltkasten
Äußere Klemmleiste Benutzer
Hauptsteuerschalter für die Handhabung und den
Differenzialschutz (Sensibilität 30mA)-automatisch (25A)
Leitung
Nullleiter
Erdungsklemme;
Serielle Schnittstelle RS485 (Zubehör)
6-adriges Telefonkabel mit Steckverbinder (RJ12)
Tastatur der Fernbedienung (Zubehör)
Serielles Netz Chiller;
BMS und Serielles Netz BMS externe;
On/Off Fernbedienung zentralisiert
Summer / Winter zentralisiert
Anforderung Rückgewinnung *
Doppelter Sollwert (primär)
Doppelter Sollwert (Erholung) *
Allgemeiner Alarm Anlage
Strömungswächter der Anlage
Flow Demontage (Version Wasser / Wasser)
Pump Meldeprimärleitung 1
Pump Meldeprimärleitung 2
Pump Alarm Entsorger 1 (Version Wasser / Wasser)
Pump Alarm Entsorger 2 (Version Wasser / Wasser)
Pump Alarm Erholung 1 *
Pump Alarm Erholung 2 *
Primärpumpe 1
Nicht verwendet
Nicht verwendet
Primärpumpe 2
Nicht verwendet
Nicht verwendet
Pumpe Entsorger 1 (Version Wasser / Wasser)
Pumpe Entsorger 2 (Version Wasser / Wasser)
Allgemeiner Alarm Anlage
Allgemeiner Alarm Chiller + Alarm serielles Netz
Rufen Kessel ergänzenden / Ersatz
Rückgewinnungspumpe 1 *
Rückgewinnungspumpe 2 *
Shifting set-point primär (Signal 4÷20mA);
Sonde Wassertemperatur Rücklauf Anlage
Sonde Wassertemperatur Vorlauf Anlage
Sonde Außenlufttemperatur
Strömungswächter Erholung *
Gleitender Sollwert Erholung (Signal 4-20mA) *
Zurück Wassertemperatursensor Erholung *
Outlet Wassertemperatursensor Erholung *
- - - Der Anschluss muss durch den Installateur erfolgen
6-adriges Telefonkabel (maximale Entfernung 50m, für
größere Entfernungen kontaktieren Sie bitte den Kunden-
dienst von RHOSS S.p.A)
◦◦ Der Schaltkasten ist vom Frontpaneel der Einheit aus zugänglich.
◦◦ Die Anschlüsse müssen unter Beachtung der geltenden Vorschrif-
ten und gemäß den der Maschine beiliegenden Schaltplänen au-
sgeführt werden.
◦◦ Der Erdung der Maschine ist gesetzlich vorgeschrieben.
Die Schaltpläne zeigen ausschließlich die vom Installateur auszufüh-
renden Anschlüsse.
Halten Sie sich beim Anschluss der Einheit und des Zubehörs an die
beiliegenden Schaltpläne.
nur Einheit Vers.EXP
