20
Sezione I :: Utente

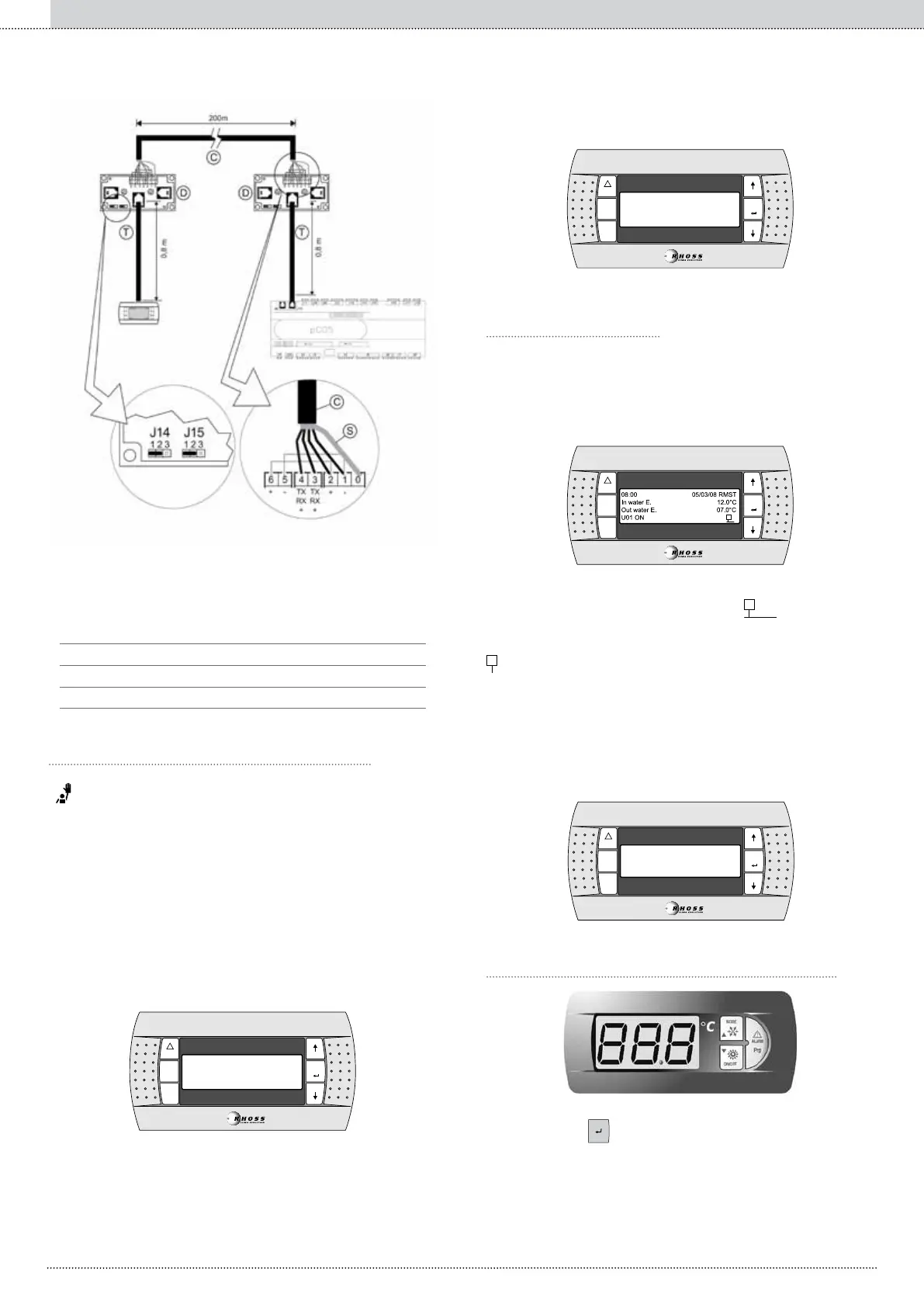

cavo schermato AWG 20/22 (4 li + schermo) (non fornito)
schermo del cavo schermato
scheda di derivazione (E968573484)
cavo telefonico (E968573484)
L’utilizzo di questo menù è consentito solamente al personale
qualicato RHOSS S.p.A.
Per quanto riguarda l’impostazione del protocollo e dell’indirizzo seriale
dei refrigeratori/pompe di calore inseriti nella rete del Sequenziatore,
fare riferimento al manuale uso e manutenzione oppure al foglio
istruzioni tastiera remota in caso di unità Compact-Y, Mini-Y e Comby-
Flow. Nel caso di unità Compact-Y, Mini-Y e Comby-Flow con tastiera
standard, seguire le istruzioni riportate nel prossimo paragrafo.
La maschera contenente queste impostazioni si trova nel menù “User”
(opportunamente protetto da password).
Nel caso di rete gestita da Sequenziatore RHOSS, impostare la
maschera “Supervisory system” come di seguito spiegato.
Quando il chiller è collegato in rete seriale con il sequenziatore riceve
da quest’ultimo i parametri principali per attivare i compressori quali il
Set-point e la sonda di temperatura virtuale.
Quando il chiller è collegato al sequenziatore visualizza sul proprio
display lo stato in particolare:
: Se sul display dell’unità non si visualizza in basso a destra l’icona
(vedi sopra) signica che c’è un problema nel collegamento
seriale in particolare:
1. Compare in alto a destra a anco della data la scritta RMST.
2. Compare in basso a destra il simbolo
che conferma il
collegamento seriale dell’unità al sequenziatore
Maschera per l’impostazione della rete seriale
Sistema di supervisione
ALARM
!
Prg
MODE
ON
OFF
Supervisory system
Protocol: (*) OK
Speed: (**)
Identificat.nr.: (***) 001
ALARM
!
Prg
MODE
ON
OFF
Supervisory system
Protocol: RMST
Speed: 19200
Identificat.nr.: 00X
ALARM
!
Prg
MODE
ON
OFF
ALARM
!
Prg
MODE
ON
OFF
Offline net
RMST UNIT1
(*) Protocollo: RS485 / RS232 / Modbus / LonMark / GSM.
(**) Velocità: 1200 / 2400 / 4800 / 9600 (RS485 / GSM) / 19200 (RS485).
(***) Indirizzo seriale: l’indirizzo dovrà essere univoco. Vericare di non
aver già utilizzato questo indirizzo.
o problema sico sulla rete seriale di collegamento (seriale
scollegata dall’unità, cavo seriale interrotto, schedina seriale difettosa);
o impostazione parametri porta seriale sequenziatore errata
(selezione errata protocollo, velocità di trasmissione errata).
Se non c’è comunicazione seriale con il sequenziatore sul display di
quest’ultimo viene visualizzato il seguente allarme:
Se l’unità è congurata in rete seriale con RMST ma sul terminale non
lampeggia il tasto
signica che c’è un problema nel collegamento
seriale.
