79
Leitungsquersch I :: Benutzer 
Nachfolgend wird eine Tabelle mit abgeschirmten Kabeln aufgeführt,
die für die unterschiedlichen Installationen empfohlen werden. Die
angegebenen Codes Belden erfüllen alle geforderten Spezikationen;
Kabel können von anderen Herstellern verwendet werden
solange sie mit den nachfolgenden Spezikationen entsprechen.

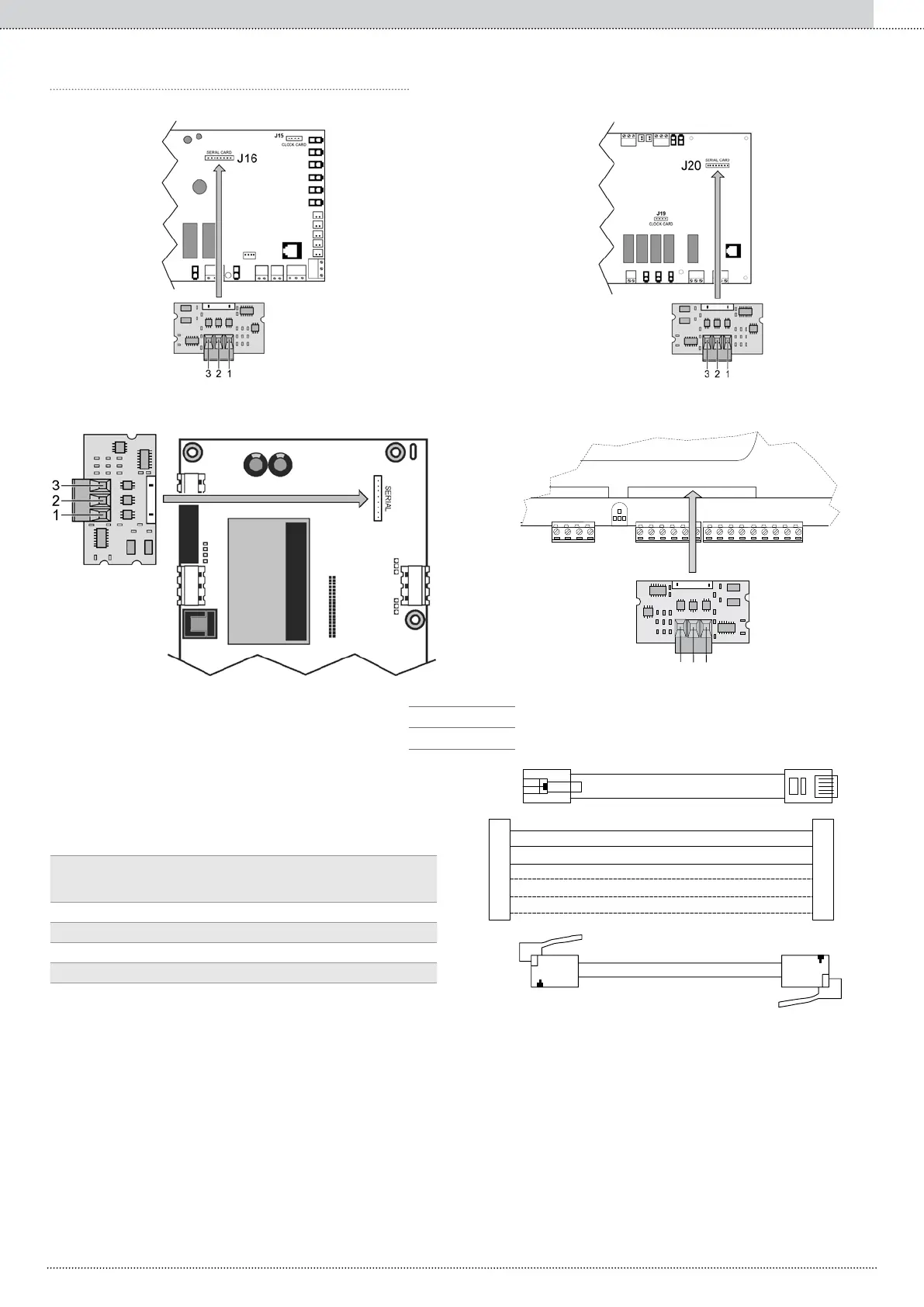

Typologie des empfohlenen abgeschirmten Kabels


 

Serial Card
3
2
1
GND
RX+/TX+
RX-/TX-











16 1,50 13,7 1173 9860
18 1,00 22,6 711 3074F
22 0,50 48,2 333 3105°
24 0,22 78,7 204 9841 o 8103
Impedanz des Kabels: 120 Ohm (unerlässliche Charakteristik).
Streukapazität: 40 pf/m circa (optionale Charakteristik).
Signalausbreitungszeit: 5 ns/m (optionale Charakteristik).
Je nach hypothetischer Netzlänge, kann man das Kabel mit geringerem
Querschnitt verwenden. Zum Beispiel, wenn man eine maximale Länge
von 300 m vorsieht, ist ein Kabel AWG 22 ausreichend.
 Hinweis: bei Längen von über 50 m und bis zu 200 m muss die
Verbindung zwischen Terminal und Stufenschaltung mit einem
abgeschirmten Kabel AWG 20/22 (4 Adern+ Abschirmung) ausgeführt
werden, und die beiden Platinen der Abzweigung (das Set E968573484
verwenden) wie in der nachfolgenden Zeichnung zu sehen ist:
Für den Anschluss des Terminals der Stufenschaltung wie folgt
vorgehen:
     


o ein 6-adriges Telefonkabel mit RJ12-Verbindern verwenden;
o den Anschluss des Kabels wie in den Abbildungen ausführen;
o die Kabellänge darf maximal 50 m(*) betragen.
Bianco White Blanc Weiss Blanco
Nero Black Noir Schwarz Negro
Rosso Red Rouge Rot Rojo
Verde Green Vert Gren Verde
Giallo Yellow Jaune Gelb Amarillo
Blu Blue Bleu Blau Azul marino
1
2
3
4
5
6
1 Rx/Tx-
2 Rx/Tx+
3 GND
4
5
6
