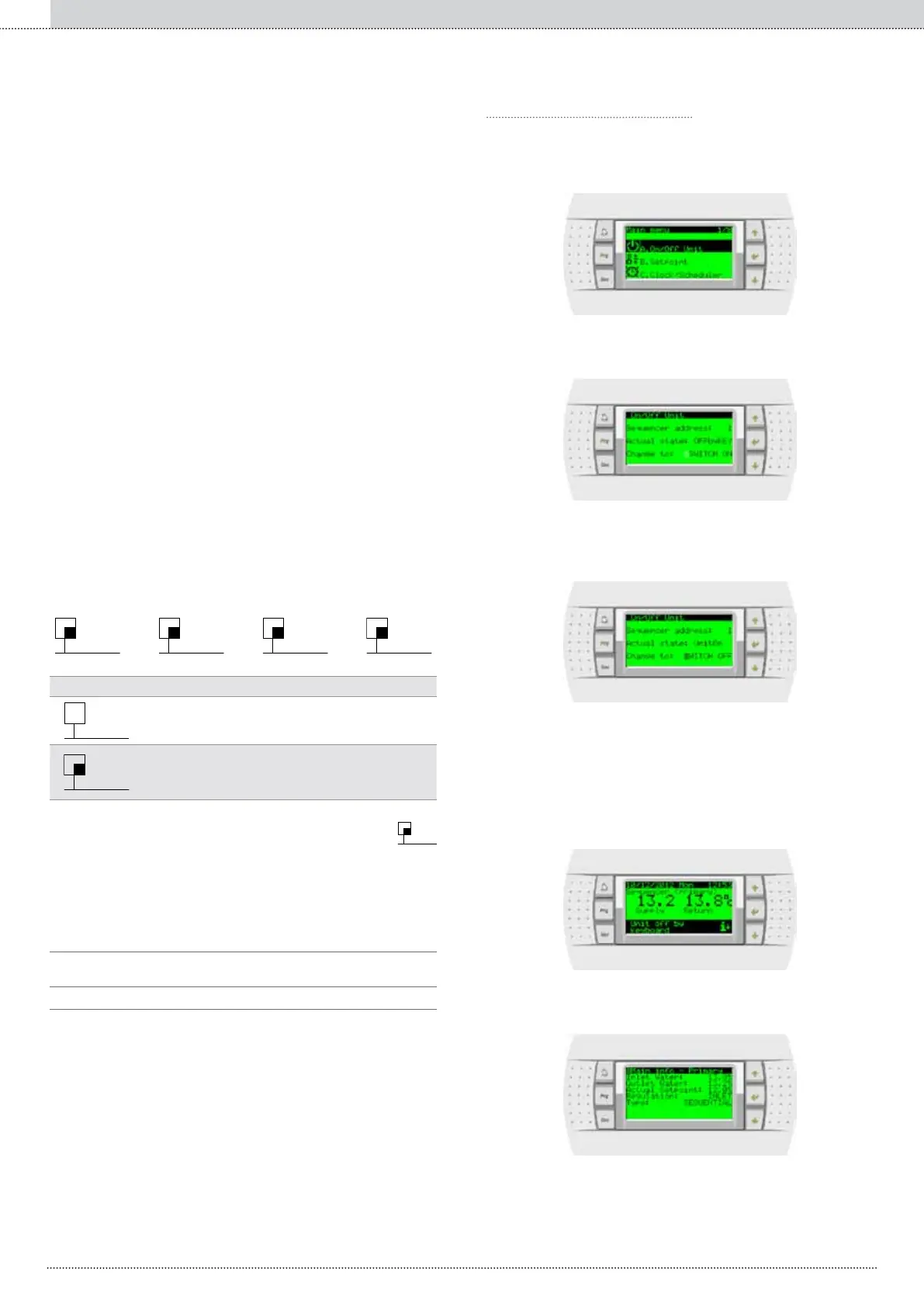

Sezione I :: Utente
Per accendere l’unità premere il tasto per entrare nel menu delle impo-
stazioni. Posizionarsi sul . e confermare con .
Per spegnere l’unità premere il tasto per entrare nel menu delle impo-
stazioni. Posizionarsi sul e confermare con .
La maschera principale del sistema visualizza le temperature delle sonde
di mandata e ripresa del sistema. Nel caso il sequenziatore sia spento
compare anche la scritta dello stato Off del sistema.
Dalla maschera principale premendo il tasto DOWN si accede alla maschere
di visualizzazione dei parametri e/o grandezze principali del sequenziatore:
Premere enter per posizionare il cursore sul campo e selezio-
nare .
Premere enter per posizionare il cursore sul campo e se-
lezionare .
◦ Impostazione (mediante menù protetto da apposita password) del
settaggio del sequenziatore mediante congurazione/abilitazione
degli ingressi ed uscite digitali ed analogiche.
◦ Impostazione (mediante menù protetto da apposita password) della
rete e dei parametri principali di funzionamento quali:
◦ Visualizzazione del funzionamento delle singole unità in termini di :
◦ Visualizzazione dello stato degli ingressi/uscite sia digitali che ana-
logiche del sequenziatore.
◦ Visualizzazione generale dello stato della rete mediante visualizza-
zione dello stato delle unità collegate, in particolare:
• Set-point del sistema (regolato sulla temperatura di mandata
del sistema);
• differenziale di temperatura entro cui vengono attivate le macchine;
• modalità di funzionamento delle unità (Summer o Winter);
• gestione della password per il blocco della tastiera e/o il bloc-
co del tasto ON/OFF sistema;
• impostazione della comunicazione seriale verso un BMS
esterno.
• visualizzazione delle proprie sonde;
• visualizzazione delle pressioni (se presenti i trasduttori);
• visualizzazione dello stato di funzionamento dei compressori;
• visualizzazione della presenza di eventuali allarmi;
• visualizzazione delle ore di funzionamento dei compressori;
• visualizzazione del Set-point a cui sta lavorando la macchina
(inviato dal sequenziatore);
• visualizzazione/impostazione del differenziale interno in
base al quale si attivano i compressori.
Unità chiller in rete in OFF
Unità chiller in rete ON
Nel caso di rete con 4 unità se vengono visualizzati 4 simboli
signica che tutte le unità sono collegate correttamente in rete seriale
e la comunicazione è OK.
◦ Visualizzazione dello stato di funzionamento delle unità mediante
visualizzazione dello stato delle unità collegate in particolare:
◦ Nel caso di presenza di un allarme tra le unità il tasto “Alarm” si
retroillumina e mediante la pressione si evidenzia sul display l’unità
in allarme ed il relativo tipo di allarme.
◦ Nel caso di avaria del sequenziatore (default hardware) oppure
il disallineamento seriale di una singola unità dalla rete il sistema
prevede che la singola unità (o tutte nel caso di default hardware
sequenziatore) funzioni localmente con le proprie impostazioni in
regime di stand-alone (regolando sul proprio Set-point e differen-
ziate in riferimento alla lettura della sonda ingresso evaporatore).
Unità in rete e dichiarata presente ma non in funzione
(ON compressore)
Unità in rete e dichiarata presente ed in funzione
(ON compressore)
Unità in rete e dichiarata presente ed in allarme
