Section I :: Utilisateur

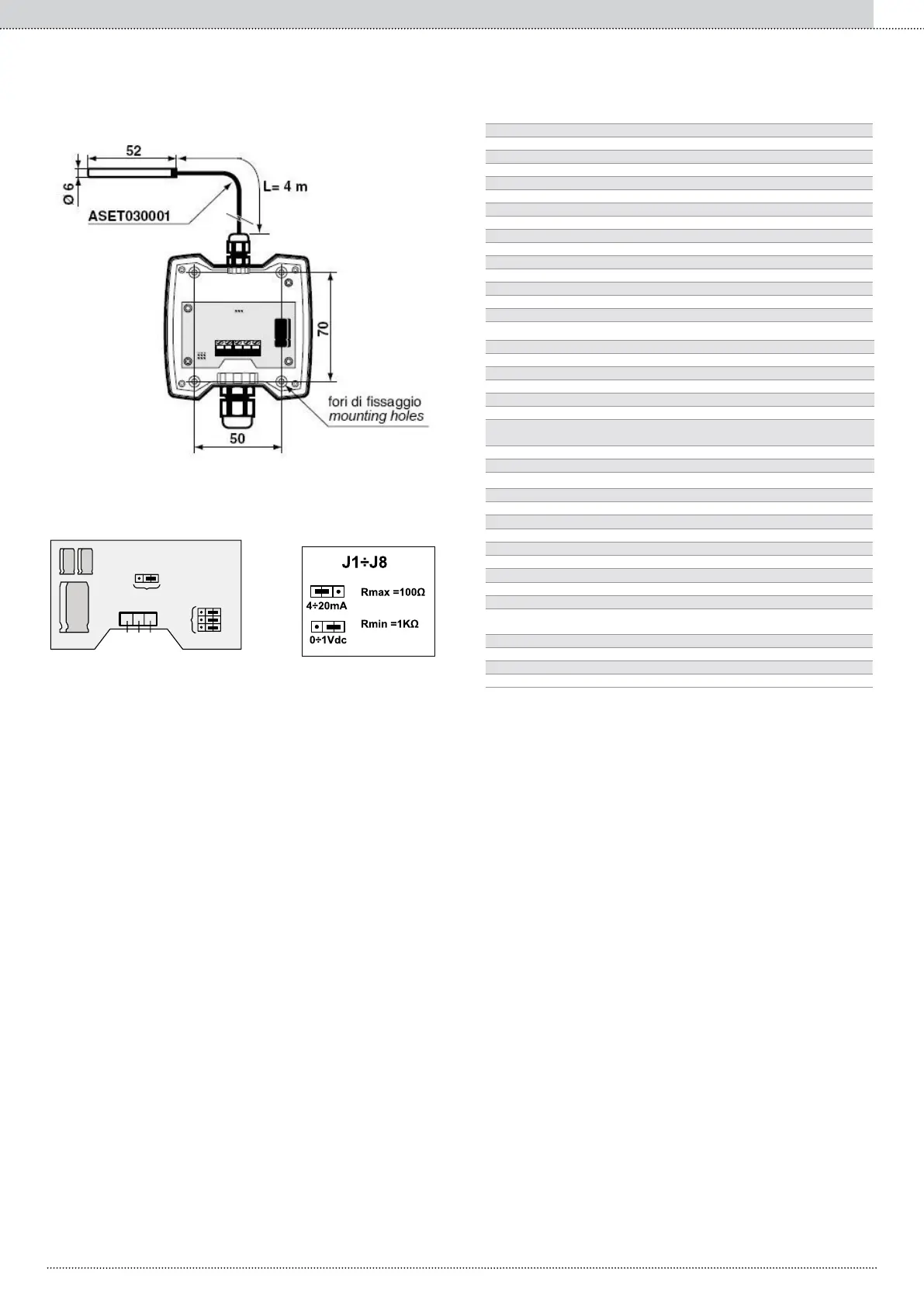

Ouvrir le couvercle de la sonde (raccordée au tableau séquenceur) et
la régler pour le signal 4÷20mA
uniquement unités EXP
Les capteurs actifs pour des distances jusqu'à 200 mètres
(G) +
out T
M
T
T
J8
J6
J5
J4
ID1 On/Off à distance centralisé
ID2 Summer/Winter (Été/Hiver) centralisé
ID3 Demande de récupération *
ID4 Double point de consigne (primaire)
ID5 Double point de consigne (récupération)*
ID6 Alarme générale installation
ID7 Débitmètre primaire
ID8 Débitmètre système d'élimination (vers. eau/eau)
ID9 Alarme pompe primaire 1
ID10 Alarme pompe primaire 2
ID11 Alarme pompe système d'élimination 1 (vers. eau/eau)
ID12 Alarme pompe système d'élimination 2 (vers. eau/eau)
ID13 Alarme pompe récupération 1*
ID14 Alarme pompe récupération 2*
B1 Shifting point de consigne primaire (signal 4-20mA)
B2 Sonde température eau retour installation
B3 Sonde température eau refoulement installation
B4 Sonde température air neuf
B5 Débitmètre du récupérateur *
B6 Shifting point de consigne récupération (signal
4-20mA) *
B7 Sonde température eau retour récupération *
B8 Sonde température eau refoulement récupération *
NO1 Pompe primaire 1
NO2
NO3
NO4 Pompe primaire 2
NO5
NO6
NO7 Pompe système d'élimination 1 (vers. eau/eau)
NO8 Pompe système d'élimination 2 (vers. eau/eau)
NO9 Alarme générale installation
(depuis entrées numériques séquenceur)
NO10 Alarme générale chiller + alarme réseau sériel
NO11 Appel chaudière complémentaire/de remplacement
NO12 Pompe 1 récupération *
NO13 Pompe 2 récupération *
