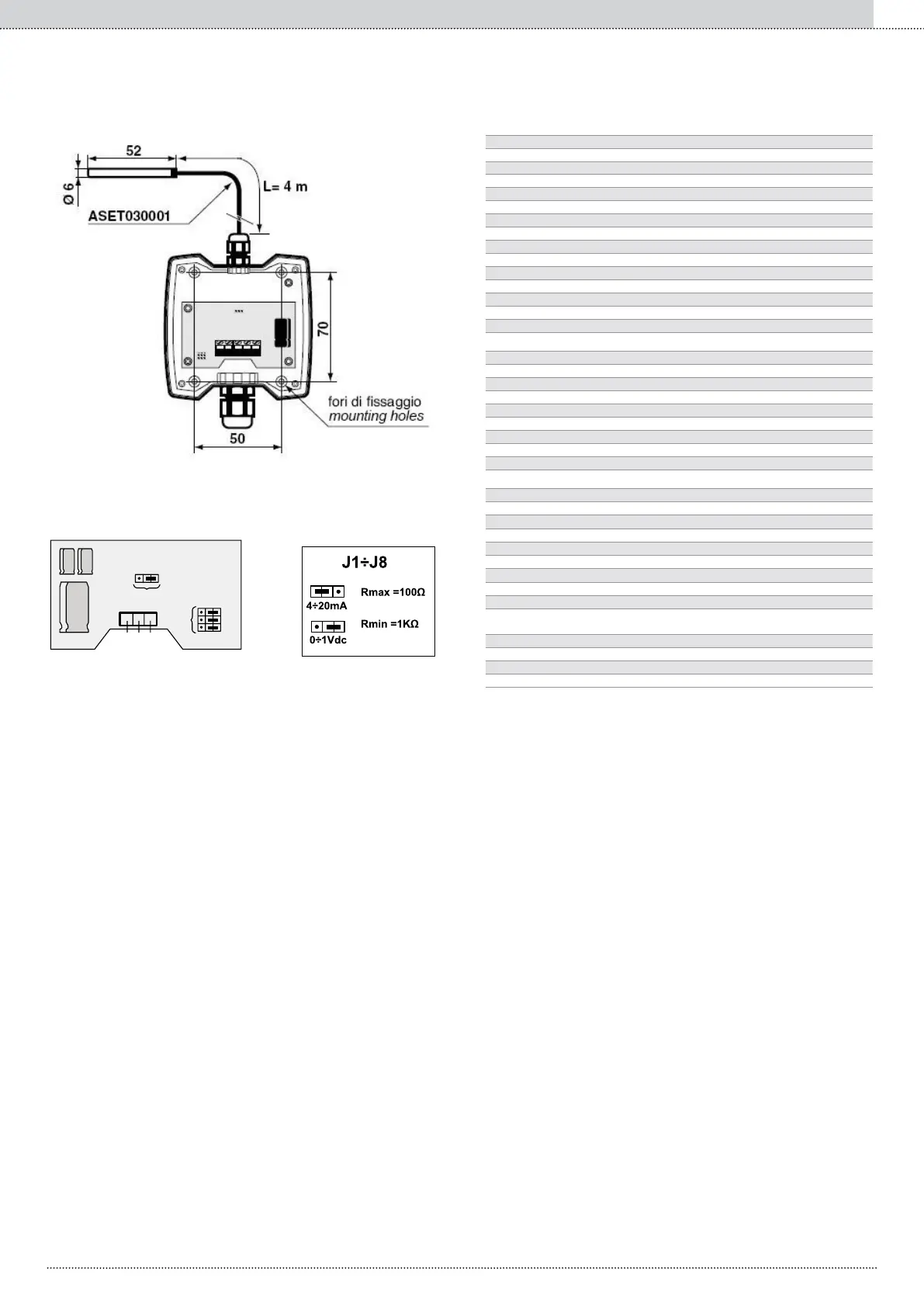

Den Deckel der Sonde öffnen (an der Tafel der Stufenschaltung) und
für das Signal 4÷20mA einstellen
nur Einheit Vers.EXP
Aktive Sensoren für Entfernungen bis zu 200 Meter
(G) +
out T
M
T
T
J8
J6
J5
J4
ID1 On/Off Fernbedienung zentralisiert
ID2 Summer / Winter zentralisiert
ID3 Anforderung Rückgewinnung *
ID4 Doppelter Sollwert (primär)
ID5 Doppelter Sollwert (Erholung) *
ID6 Allgemeiner Alarm Anlage
ID7 Strömungswächter der Anlage
ID8 Flow Demontage (Version Wasser / Wasser)
ID9 Pump Meldeprimärleitung 1
ID10 Pump Meldeprimärleitung 2
ID11 Pump Alarm Entsorger 1 (Version Wasser / Wasser)
ID12 Pump Alarm Entsorger 2 (Version Wasser / Wasser)
ID13 Pump Alarm Erholung 1 *
ID14 Pump Alarm Erholung 2 *
B1 Gleitender Sollwert primäre (Signal 4-20mA)
B2 Sonde Wassertemperatur Rücklauf Anlage
B3 Sonde Wassertemperatur Vorlauf Anlage
B4 Sonde Außenlufttemperatur
B5 Strömungswächter Erholung *
B6 Gleitender Sollwert Erholung (Signal 4-20mA) *
B7 Zurück Wassertemperatursensor Erholung *
B8 Outlet Wassertemperatursensor Erholung *
NO1 Primärpumpe 1
NO2
NO3
NO4 Primärpumpe 2
NO5
NO6
NO7 Pumpe Entsorger 1 (Version Wasser / Wasser)
NO8 Pumpe Entsorger 2 (Version Wasser / Wasser)
NO9 Allgemeiner Alarm Anlage
(von Digitaleingang Stufenschaltung)
NO10 Allgemeiner Alarm Chiller + Alarm serielles Netz
NO11 Rufen Kessel ergänzenden / Ersatz
NO12 Rückgewinnungspumpe 1 *
NO13 Rückgewinnungspumpe 2 *
