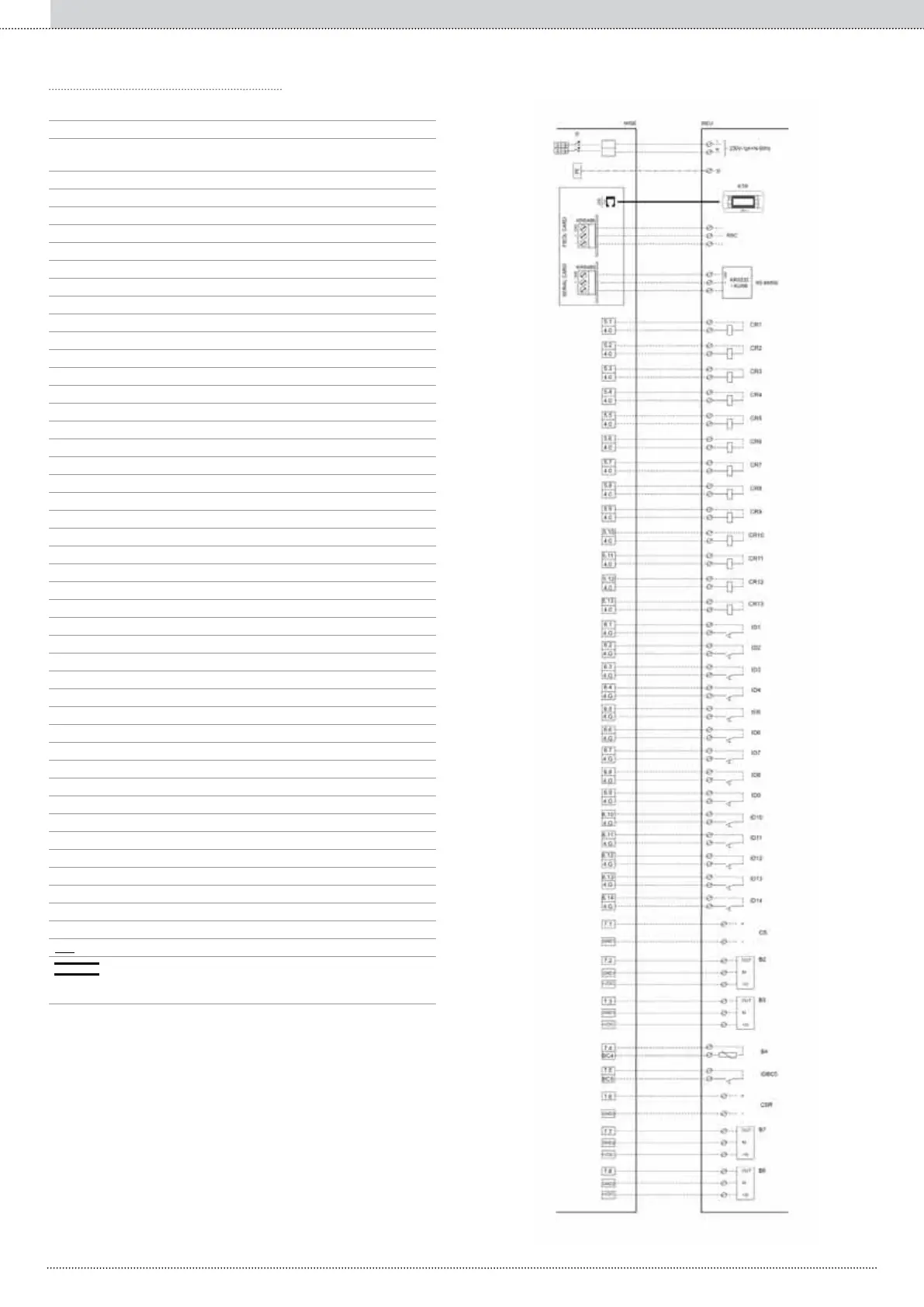

Annexes

 Bornier interne tableau électrique
 Bornier externe utilisateur
 Commutation principal de commutation et de
protection (sensibilité 30 mA)-Machine (25A)
 Ligne
 Neutre
 Borne de terre ;
 Interface série RS485 (accessoire);
 Connecteur téléphonique 6 voies (RJ12);
 Clavier à distance (accessoire);
 Réseau sériel Chiller;
 BMS et réseau sériel BMS externes;
 On/Off à distance centralisé;
 Summer/Winter (Été/Hiver) centralisé;
 Demande de récupération *;
 Double point de consigne (primaire);
 Double point de consigne (récupération);
 Alarme générale installation;
 Débitmètre primaire;
 Débitmètre système d'élimination (vers. eau/eau);
 Alarme pompe primaire 1;
 Alarme pompe primaire 2;
 Alarme pompe système d'élimination 1 (vers. eau/eau);
 Alarme pompe système d'élimination 2 (vers. eau/eau);
 Alarme pompe récupération 1*;
 Alarme pompe récupération 2*;
 Pompe primaire 1;
 Non utilisé;
 Non utilisé;
 Pompe primaire 2;
 Non utilisé;
 Non utilisé;
 Pompe système d'élimination 1 (vers. eau/eau);
 Pompe système d'élimination 2 (vers. eau/eau);
 Alarme générale installation;
 Alarme générale chiller + alarme réseau sériel;
 Appel chaudière complémentaire/de remplacement;
 Pompe 1 récupération *;
 Pompe 2 récupération *;
 Shifting set-point primario (segnale 4÷20mA);
 Sonde température eau retour installation;
 Sonde température eau refoulement installation;
 Sonde température air neuf;
 Débitmètre du récupérateur *;
 Shifting point de consigne récupération (signal 4-20mA) *;
 Sonde température eau retour récupération *;
 Sonde température eau refoulement récupération *;
- - - Raccordement aux soins de l'installateur
Câble téléphonique à 6 ls
(distance maximale 50 m, pour les distances supérieures,
contacter le service clients de la RHOSS S.p.A.)
◦◦ Le tableau électrique est accessible depuis le panneau frontal de l'unité.
◦◦ Les branchements électriques doivent respecter les normes en vi-
gueur et les schémas électriques fournis avec l'appareil.
◦◦ La mise à terre de l'appareil est obligée par la loi.

Les schémas illustrent uniquement les branchements qui doivent
être effectués par l'installateur.
Pour les branchements électriques de l'unité et de ses accessoires,
se reporter au schéma électrique fourni.
 uniquement unités EXP
