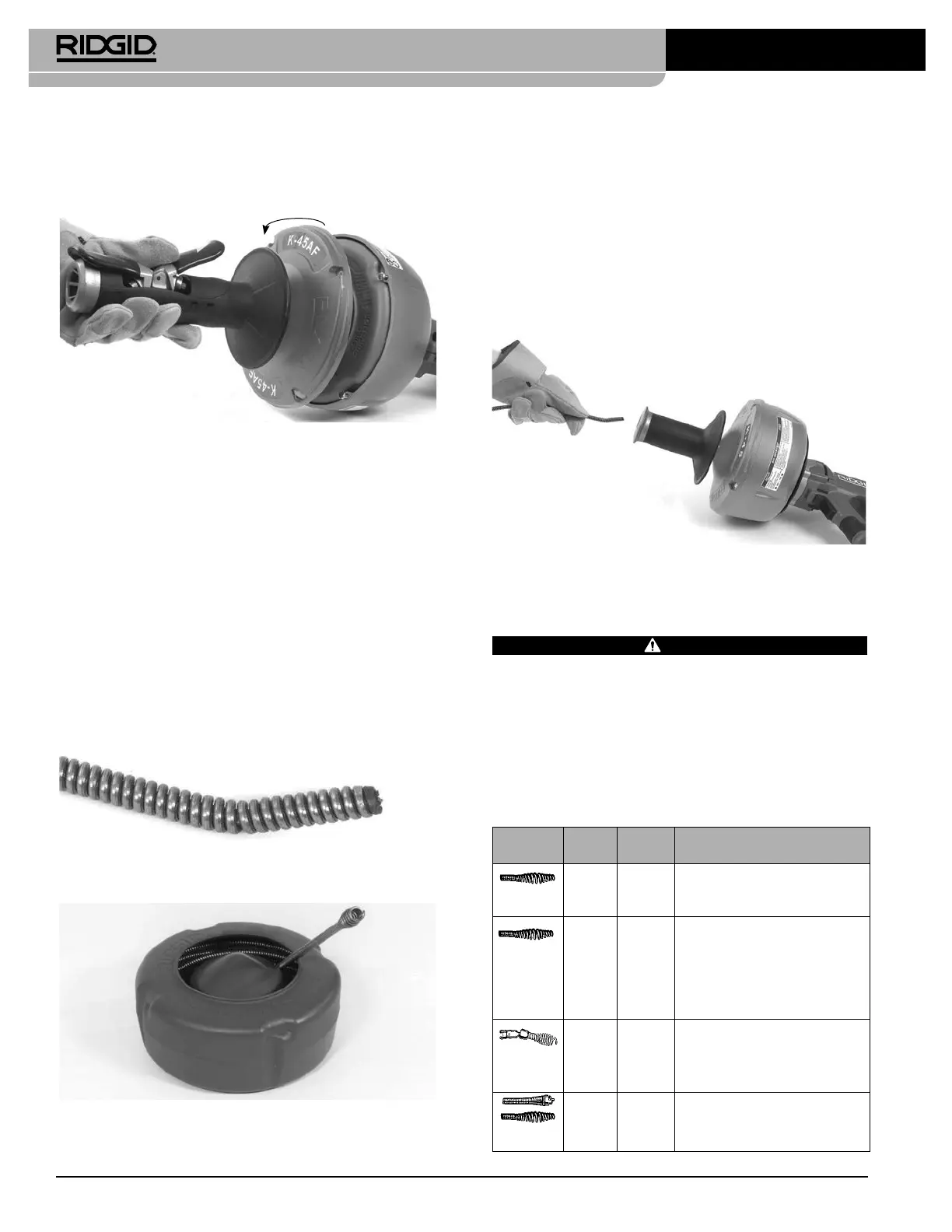

3. Separe a frente do tambor da parte posterior do tambor
segurando na parte posterior do tambor e rodando a fren-
te do tambor no sentido contrário ao dos ponteiros do re-
lógio. (Figura 14).
Figura 14 – Rodar para separar o tambor
4. Retire o tambor interno para fora da parte posterior do
tambor. Volte a puxar o cabo pela frente de tambor. Com o
AUTOFEED, ambas as alavancas precisarão de ser puxadas
para cima para permitir a passagem da broca bolbo.
5. Inverta o processo para instalar o tambor interno. Inspe-
cione o estado de junta na frente do tambor e substitua-a,
se for necessário. Isto evita a fuga de líquido do tambor.
Carregar o Cabo num Tambor Interno
1. Retire o cabo existente de tambor, se for necessário.
2. Para facilitar a instalação do cabo novo, desenrole com-
pletamente o cabo novo antes de continuar. Tenha cuida-
do ao retirar o cabo do pacote. O cabo está sob tensão e
pode golpear o utilizador.
3. Adicione uma curva gradual com 15 - 30 graus, aproxima-
damente a 1” (25,4 mm)' da extremidade do cabo do tam-
bor, conforme mostrado na Figura 15.
Figura 15 – Curva na extremidade do cabo
4.
Enrole o cabo para dentro do tambor interno no SENTIDO
DOS PONTEIROS DO RELÓGIO (Ver Figura 16).
Figura 16 – Ao carregar o cabo para dentro do tambor
interno, enrolar o cabo no SENTIDO DOS
PONTEIROS DO RELÓGIO.
Carregar o Cabo sem Substituir o Tambor
Interno
1. Puxe o punho manual para a frente na posição de desen-
gatado. Puxe o cabo para fora, se for necessário.
2. Para uma instalação mais fácil do cabo, dobre 15 a 30 graus
a extremidade do cabo do tambor aproximadamente
2,5 cm a partir da extremidade. (Consulte a Figura 15.)
3. Insira a extremidade do cabo do tambor na abertura do
punho manual e continue a avançar o cabo todo para
dentro do tambor (Figura 17).
Figura 17 – Carregar o cabo sem substituir o tambor
interno
Acessórios
AVISO
Os seguintes produtos RIDGID foram concebidos para
trabalhar com a Máquina de limpeza de tubagens
K-45. Outros acessórios adequados para utilização
com outras ferramentas podem tornar-se perigosos
quando utilizados com a K-45. De forma a evitar feri-
mentos graves, utilize apenas os acessórios concebi-
dos especificamente e recomendados para utilização
com a K-45, tal como os listados abaixo.
Cabos
N.º ca-
tálogo
N.º
modelo Descrição
Broca bolbo
de ¼” mm
50647
50652
50657
S-1
S-2
S-3
15' (4,6 m) com broca bolbo
25' (7,6 m) com broca bolbo
35' (10,7 m) com broca bolbo
Broca bolbo
de ⁄” mm
62225
56782
89400
56792
95847
C-1
C-1IC
C-21
C-13IC
C-13ICSB
25' (7,6 m) com broca bolbo
Diâmetro interno
de 25' (7,6 m) com broca bolbo
5
0
' (15,2 m) com broca bolbo
35' (10,7 m) com broca bolbo
Bossa de velocidade da alma interna
de 35' (10,7 m) com broca bolbo
Broca
articulada de
⁄”≤ (8 mm)
62235
56787
89405
56797
C-2
C-2IC
C-22
C-23IC
25' (7,6 m) com broca articulada
Alma interna
de 25' (7,6 m) com broca articulada
50' (15,2 m) com broca articulada
35' (10,7 m) com broca articulada
⁄” (10 mm)
62245
62250
62260
96037
C-4
C-5
C-6
C-61C
25' (7,6 m) com acoplamento macho
35' (10,7 m) com broca bolbo
35' (10,7 m) com acoplamento macho
35' (10,7 m) com acoplamento macho
