3. Utrite alebo vymyte nečistoty z mechanizmu a rukoväti
systému Autofeed.
4. Na mechanizmus systému Autofeed naneste na povrch
valčekových ložísk otočných bodov ramien pák malé
množstvo univerzálneho maziva.
Mechanizmus znovu zmontujte v opačnom poradí ako pri
demontáži. Mechanizmus AUTOFEED je možné založiť do
rukoväti len jedným spôsobom.
Výmena špirálového kábla
Výmena vnútorného bubna
Model K-45 sa dodáva s vnútorným bubnom, ktorý tesne
zapadá do dvojdielneho bubna, čo umožňuje jednoduchú
výmenu špirálového kábla. Postup pri otváraní vnútorného
bubna:
1. Potiahnite rukoväť dopredu tak, aby ste uvoľnili puzdro
kábla.
2. Uvoľnite štyri skrutky, ktoré slúžia na uchytenie prednej
časti bubna k zadnej časti, o 3 celé otáčky (skrutky nevy-
berajte) (obrázok 13).

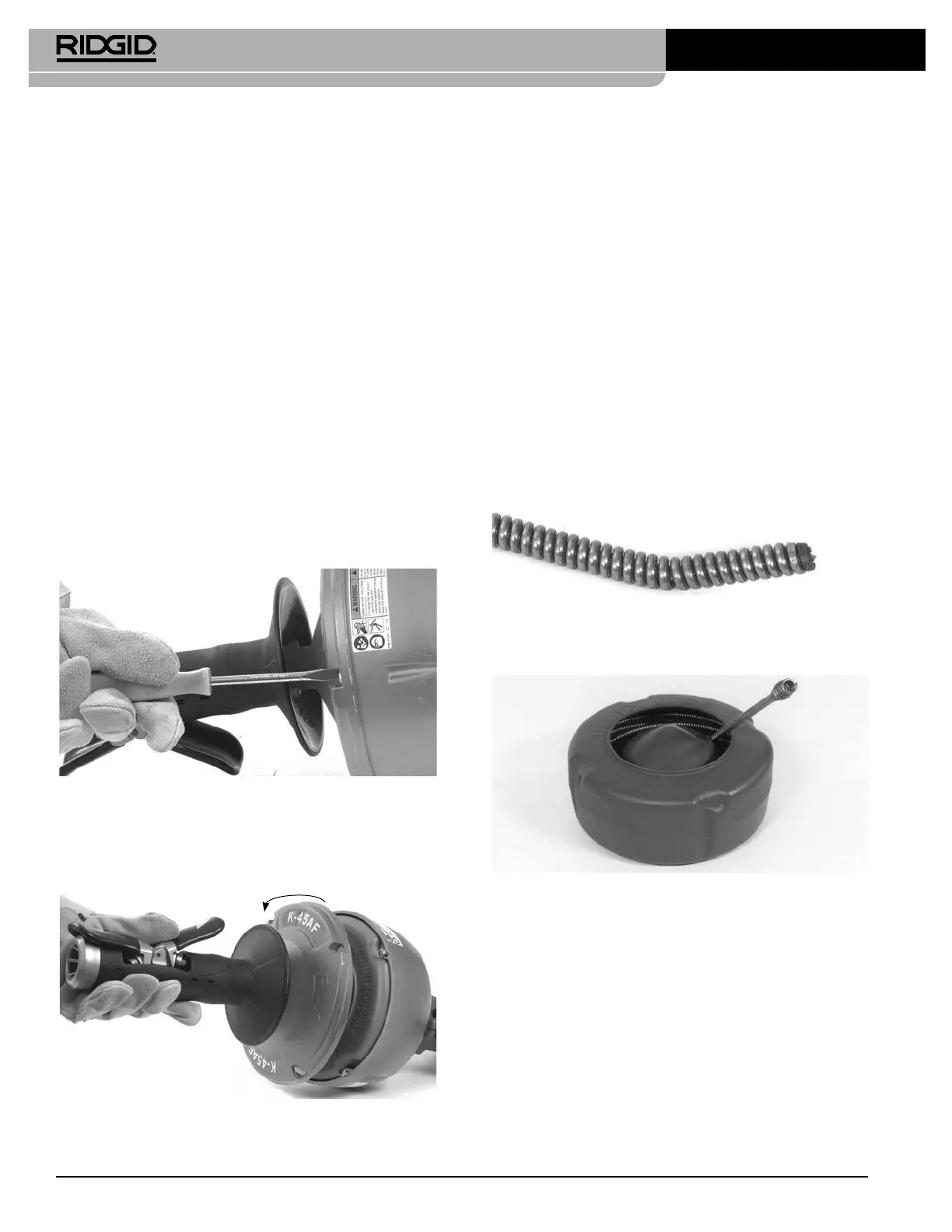

Obrázok 13 – Povoľte 4 skrutky bubna približne o 3 celé
otáčky, ale nevyberajte ich
3. Oddeľte prednú časť bubna od zadnej tak, že podržíte
zadnú časť bubna a otočíte jeho prednú časť proti sme-
ru hodinových ručičiek. (Obrázok 14).
Obrázok 14 – Oddelenie bubna otočením
4. Zo zadnej časti bubna vyberte vnútorný bubon. Potiah-
nite kábel cez prednú časť bubna. Potiahnite obe páky
mechanizmu AUTOFEED nahor, aby sa dal vytiahnuť ku-
žeľovitý vrták.
5. Pri montáži vnútorného bubna postupujte v opačnom
poradí. Skontrolujte stav tesnenia na prednej časti bub-
na a v prípade potreby ho vymeňte. Tým sa zabráni úni-
ku kvapaliny z bubna.
Zavedenie kábla do vnútorného bubna
1. V prípade potreby vyberte existujúci špirálový kábel z
bubna.
2. Aby sa uľahčila montáž nového špirálového kábla, najprv
úplne odviňte nový špirálový kábel z cievky. Pri vyberaní
špirálového kábla z balenia postupujte opatrne. Špirálo-
vý kábel je napätý a mohol by udrieť používateľa.
3. Kábel postupne ohýbajte o 15 – 30 stupňov približne 1”
(25,4 mm) od konca kábla z bubna, tak ako je to znázor-
nené na obrázku 15.
Obrázok 15 – Ohnite koniec kábla
4. Naviňte špirálový kábel do vnútorného bubna V SMERE
HODINOVÝCH RUČIČIEK (Pozrite si Obrázok 16).
Obrázok 16 – Pri zavádzaní kábla do vnútorného bubna
kábel navíjajte V SMERE HODINOVÝCH
RUČIČIEK.
Zavedenie kábla bez výmeny vnútorného
bubna
1. Potiahnite rukoväť dopredu do odistenej polohy. V prípa-
de potreby kábel povytiahnite.
2. Kábel sa bude jednoduchšie zakladať, ak ho ohnete asi o
15 – 30 stupňov vo vzdialenosti jedného palca (25,4 mm)
od konca kábla pri bubne. (Pozrite si obrázok 15.)
3. Zasuňte koniec kábla pri bubne do otvoru v rukoväti a
postupne zasuňte celý kábel do bubna (obrázok 17).
Čistička odtokov K-45
