999-998-285.09_REV. G
58
len Verriegeln/Freigeben der Spirale. Mit AUTOFEED lässt sich
die Spirale durch Betätigen eines Hebels vor- und zurück-
bewegen. Halten Sie Hände und Arbeitsbereich sauber. Bei
der manuellen Version muss die Spirale von Hand auf-
und abgewickelt werden.
Die K-45 ist doppelt isoliert und mit einem polarisierten Ste-
cker ausgestattet. Mit dem Schalter FOR/REV werden Trom-
mel- und Spiralenrotation gesteuert, mit dem Ein-/Ausschal-
ter wird der Motor bedient.
Die zweiteilige Trommel mit Bajonettverschluss ist stoßfest
oder korrodiert nicht und erlaubt problemlosen Zugang zur
Innentrommel. Die Innentrommel erlaubt schnellen Spiralen-
wechsel, begrenzt das Risiko, dass die Spirale in der Trommel
verdreht wird und reduziert die Wahrscheinlichkeit einer Un-
dichtigkeit der Trommel.
Spiralen sind in drei Größen erhältlich – ¼” (6 mm),
⁄” (8 mm), and ⁄” (10 mm) Durchmesser. Die ¼” (6 mm)
und ⁄” (8 mm) Spiralen werden mit integriertem Kugel-
bohrer geliefert. Einige Versionen dieser Spirale werden mit
der “Speed Bump” Funktion geliefert, mit der der Bediener er-
kennt, dass das Spiralenende nahezu erreicht ist. ⁄” (10 mm)
Spiralen sind integriertem Kugelbohrer oder mit Schnellwech-
selkupplung zum Befestigen von Werkzeugen erhältlich.
Technische Daten
K-45 Rohrdurchmesserbereich
Spiralengröße Empfohlene Leitungsgröße
¼” (6 mm) ¾” bis 1½” (19 mm bis 38 mm)
⁄” (8 mm) ¾” bis 1½” (19 mm bis 38 mm)
⁄” (8 mm) IC (Innenseele) 1¼” bis 2” (32 mm bis 50 mm)
⁄” (10 mm) 1¼” bis 2½” (32 mm bis 64 mm)
Eine Liste der erhältlichen Spiralen und Längen nden Sie im Abschnitt
„Zubehör“
Handgriff
Gleitfutter
Schalter
VORWÄRTS/
RÜCKWÄRTS
Ein-/Ausschalter variable
Drehzahl
Trommel
Spirale
Fehlerstromschutzschalter
(Sofern vorhanden,
120-V-Einheiten)

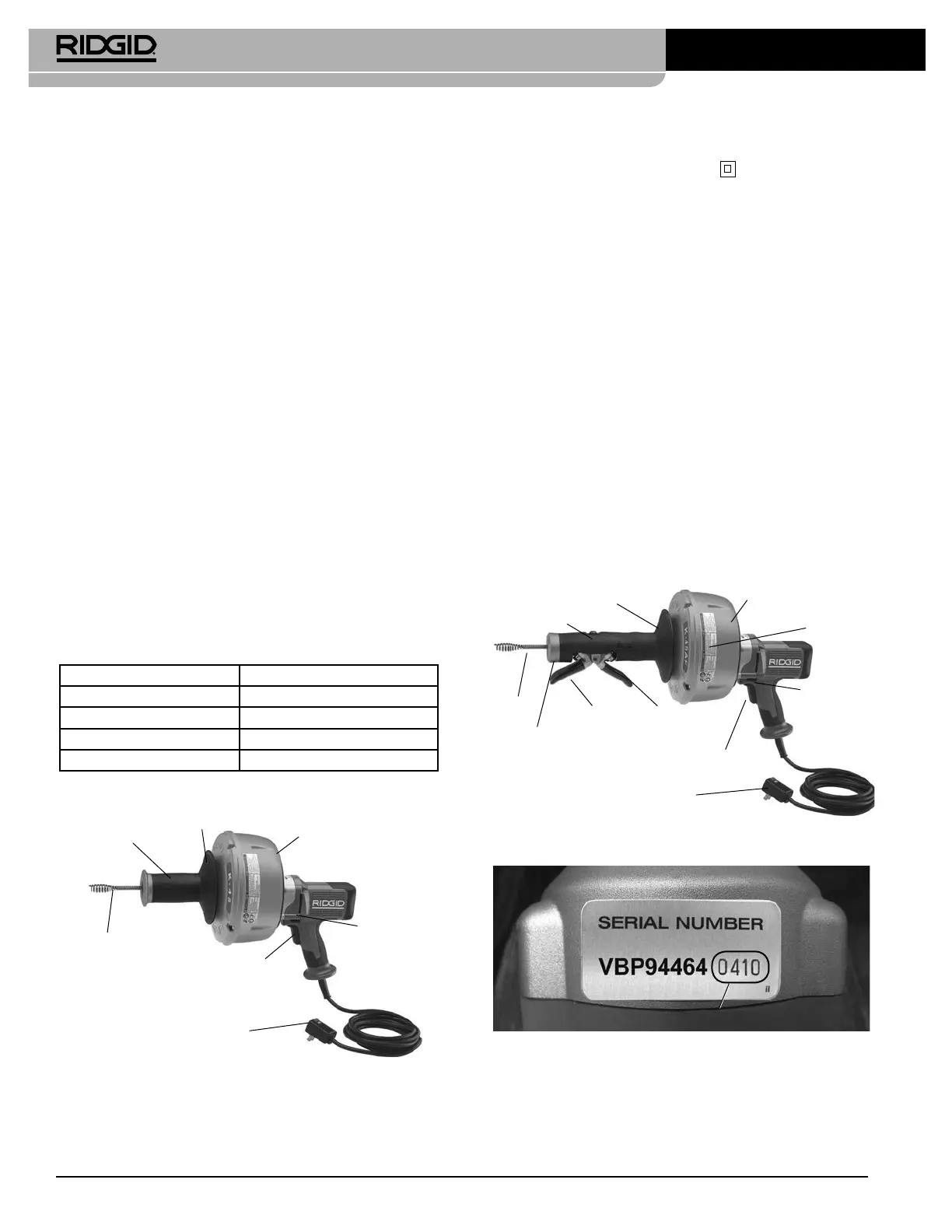

Abbildung 1 – K-45 Rohrreinigungsmaschine mit
Spannfutter.
Motor
Typ ................................................ Universal, Doppelt isoliert
Volt ................................................ 110-120 ....................................220-240
Frequenz .................................... 50/60 Hz 50/60 Hz
Leistung ..................................... 250-280 W 240-280 W
Ein-/Ausschalter .......................... Rückwärtsbetrieb mit variabler
Drehzahl
Drehzahl ohne Last ................... 0-650 U/min
Rohrdurchmesserbereich ...... ¾” (19 mm) bis 2½” (64 mm)
Gewicht mit C1-IC Spirale
Manuelle Zuführung ........... 12.6 lbs. (5,7 kg)
AUTOFEED Zuführung ....... 13.8 lbs. (6,3 kg)
Schalldruck (L
PA
)* ......................... 88,2 dB(A), K=3
Schallleistung (L
WA
)* ................... 91,8 dB(A), K=3
Vibrationen* .................................. <6,07 m/s
2
, K=1,5
* Schall und Vibration werden nach einem standardisierten Verfahren gemäß der
Norm EN 62481-1 gemessen.
- Vibrationsniveaus können für Vergleiche mit anderen Werkzeugen und für die
vorläufige Einschätzung der Exposition verwendet werden.
- Schall- und Vibrationsemissionen können aufgrund Ihres Standorts und der spe-
zifischen Verwendung dieser Werkzeuge schwanken.
- Das tägliche Expositionsniveau für Schall und Vibrationen muss für jede An-
wendung bewertet werden und bei Bedarf sind entsprechende Sicherheitsmaß-
nahmen zu treffen. Bei der Bewertung des Expositionsniveaus sollte die Zeit
berücksichtigt werden, für die ein Werkzeug abgeschaltet ist und nicht benutzt
wird. Dadurch kann sich das Expositionsniveau über die gesamte Arbeitszeit si-
gnifikant verringern.
Handgriff
Gleitfutter
Schalter
VORWÄRTS/
RÜCKWÄRTS
Ein-/Ausschalter variable
Drehzahl
Trommel
Spirale
AUTOFEED
Vorschubhebel
Rückzughebel
Fehlerstromschutzschalter
(Sofern vorhanden,
120-V-Einheiten)
Warnschild
Abbildung 2 – K-45 AF Abussreinigungsmaschine mit
AUTOFEED
Datumcode
Abbildung 3 – Geräteseriennummer
K-45 Abflussreinigungsmaschine
