Älä levitä ruosteenestoainetta pyörivään jouseen. Liina ja
kätesi voivat tarttua jouseen ja ruosteenestoainetta saattaa
singota pyörivästä jousesta.
AUTOFEED-automaattisyöttö
Irrota AUTOFEED-mekanismi AUTOFEED-kahvasta kuukau-
sittain tai tarpeen mukaan useammin, puhdista ja voitele.
1.
Nosta molemmat AUTOFEED-vivut ja paina jousi
AUTOFEED-automaattisyötön läpi.
2. Irrota ruuvi AUTOFEED-kahvasta käyttämällä ⁄” kuusio-
koloavainta (kuva 12A) ja irrota AUTOFEED-mekanismi
(kuva 12B).

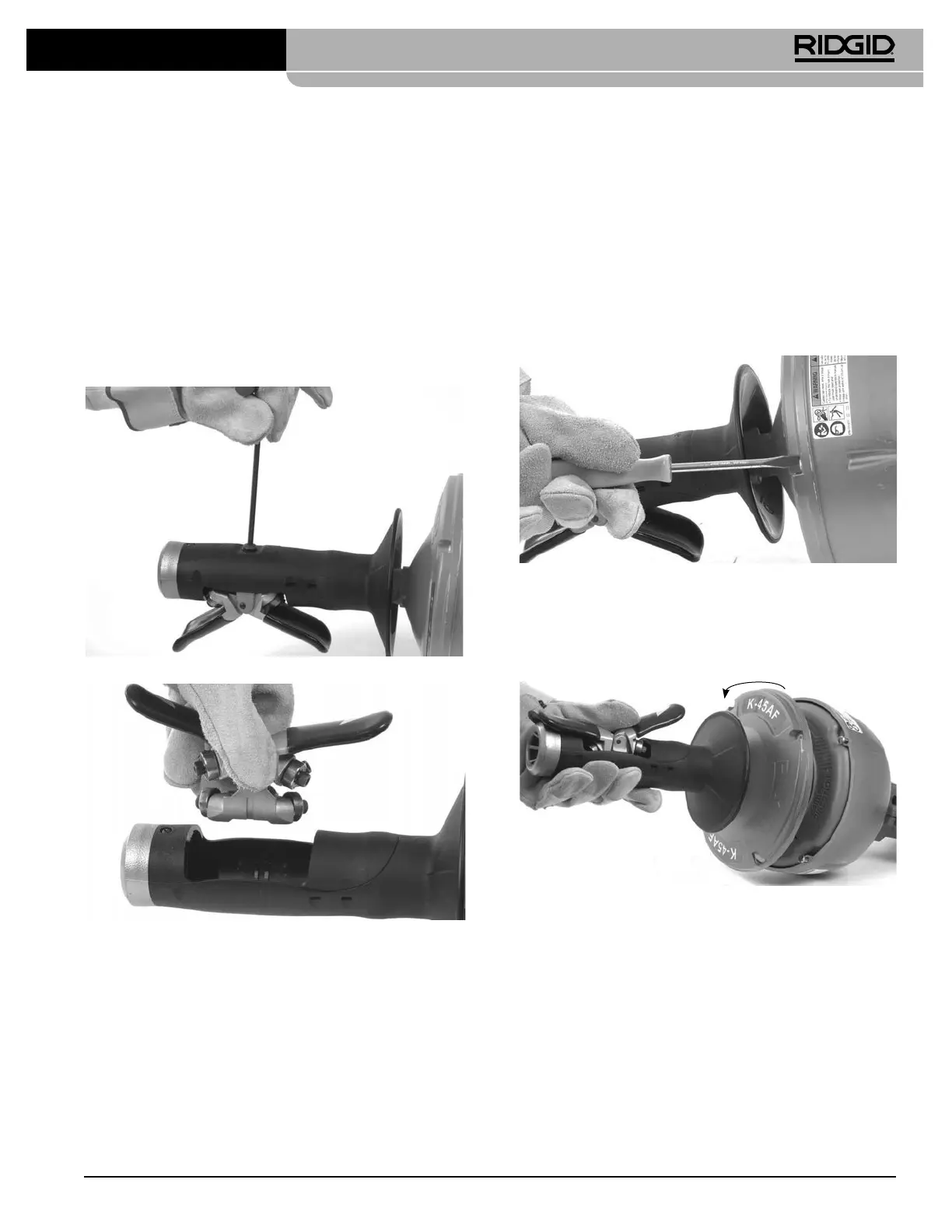

Kuva 12A – AUTOFEED-ruuvin irrottaminen
Kuva 12B – AUTOFEED-mekanismin irrottaminen
kotelosta
3. Pyyhi tai pese lika ja roskat AUTOFEED-mekanismista ja
-kahvasta.
4. Levitä pieni määrä yleiskäyttöön tarkoitettua rasvaa
AUTOFEED-mekanismin vivun napoihin ja rullalaakeri-
en pinnoille.
Kokoa päinvastaisessa järjestyksessä. AUTOFEED-mekanismi
menee kahvaan vain yhdellä tavalla.
Avausjousen vaihtaminen
Sisäkelan vaihtaminen
K-45-laitteen kaksiosaisen kelan sisällä on sisäkela, joka mah-
dollistaa jousen helpon vaihtamisen. Sisäkelaan pääsy:
1. Varmista, että kahva on vedetty eteenpäin, jotta jousi va-
pautuu istukasta.
2. Löysää noin kolmella kierroksella neljää ruuvia, jotka pi-
tävät kelan etuosaa kiinni sen takaosassa (älä irrota ruu-
veja) (Kuva 13).
Kuva 13 – Löysää kelan neljää ruuvia noin 3 täyttä kier-
rosta, mutta älä irrota ruuveja
3. Irrota kelan etu- ja takaosa toisistaan pitämällä kiinni
kelan takaosasta ja kääntämällä etuosaa vastapäivään.
(Kuva 14).
Kuva 14 – Kierrä kela irti
4. Irrota sisäkela kelan takaosasta. Vedä jousi takaisin ke-
lan etuosan läpi. AUTOFEED-mekanismissa molemmat
vivut on vedettävä ylös, jotta kärjen laajennus mahtuu
menemään läpi.
5. Asenna sisäkela käänteisessä järjestyksessä. Tarkista ke-
lan etuosan tiivisteen kunto ja vaihda tiiviste tarvittaes-
sa. Näin estät kelan nestevuodot.
