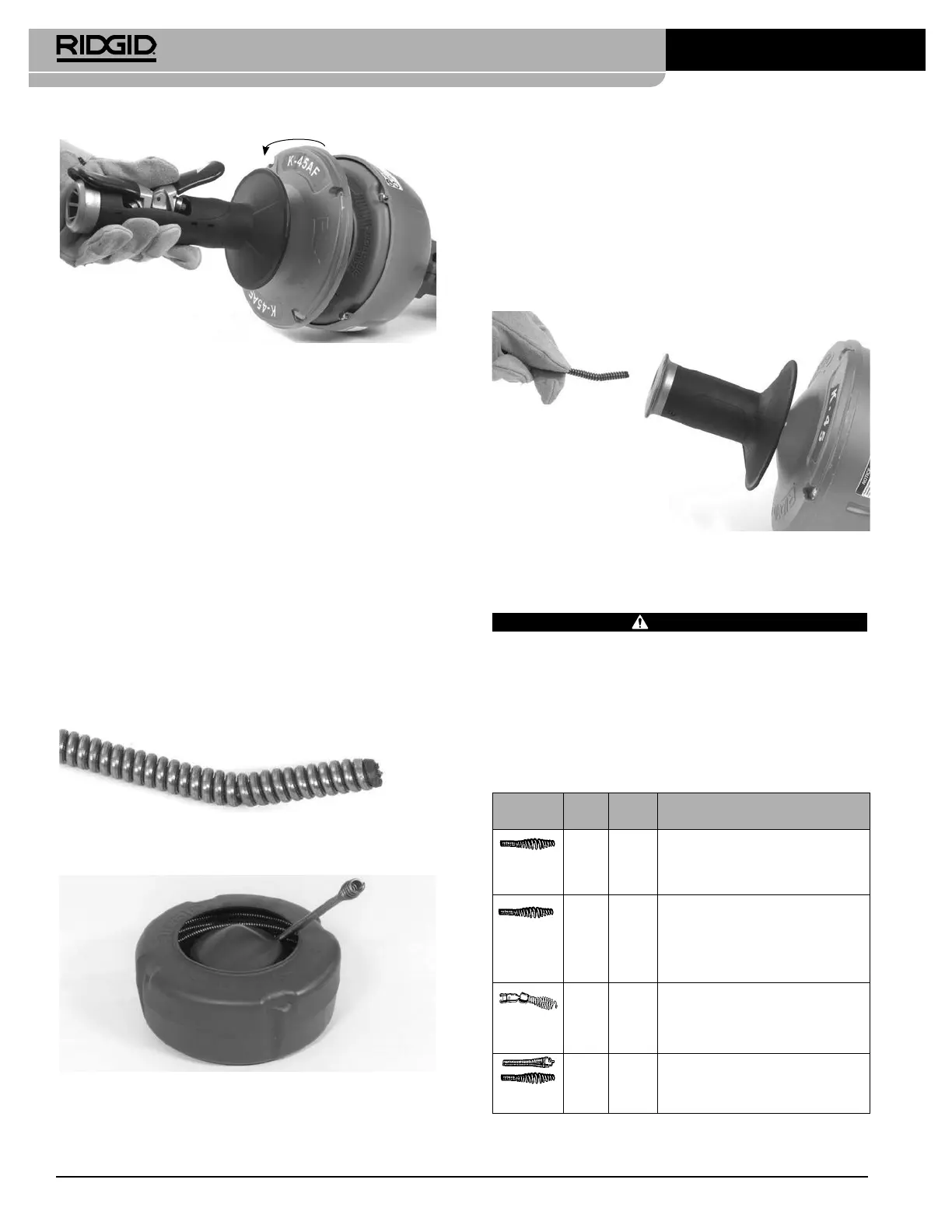

Figur 14 – Vrid isär trumman
4. Ta ut innertrumman ur trummans bakre del. Dra spiralen
tillbaka genom trummans främre del. Med AUTOFEED
kommer båda spakarna att behöva dras upp så att skru-
vens droppformade del kan passera igenom.
5. Gör detta i omvänd ordning för att installera innertrum-
man. Kontrollera skicket på packningen på trummans
främre del och byt ut vid behov. Detta förhindrar väts-
keläckage från trumman.
Ladda spiral på innertrumman
1. Ta bort den bentliga spiralen från trumman vid behov.
2. För att underlätta installationen av den nya spiralen ska
du rulla av hela den nya spiralen innan du går vidare.
Var försiktig när du tar ut spiralen ur förpackningen.
Spiralen är spänd och kan slå till användaren.
3. Lägg till 15–30graders böj cirka 1” (25,4 mm) från spira-
lens trumände enligt gur 15.
Figur 15 – Böj i spiralens ände
4. Linda på spiralen på innertrumman MEDURS (se gur 16).
Figur 16 – När du lägger på spiral på en innertrumma
ska spiralen lindas MEDURS.
Ladda spiral utan att byta innertrumman
1. Skjut handtaget framåt till urkopplat läge. Dra ut spira-
len vid behov.
2. För att underlätta spiralinstallationen ska spiralens tru-
mände böjas cirka 2,5 cm (1 tum) från änden 15 till 30
grader. (Se gur 15.)
3. Sätt in spiralens trumände i handtagsöppningen och
fortsätt mata in hela spiralen i trumman (gur 17).
Figur 17 – Ladda spiral utan att byta innertrumman
Tillbehör
VARNING
Endast följande RIDGID-produkter har konstru-
erats för att fungera med avloppsrensaren K-45:
Tillbehör som passar andra verktyg kan vara farli-
ga om de används på K-45. Undvik allvarliga per-
sonskador – använd bara de tillbehör som har kon-
struerats och rekommenderas för användning med
K-45, till exempel de som anges nedan.
Spiraler
Kata-
lognr
Mo-
dellnr Beskrivning
¼ tum (6 mm)
droppformad
skruv
50647
50652
50657
S-1
S-2
S-3
15' (4,6m) med droppformad skruv
25' (7,6m) med droppformad skruv
35' (10,7m) med droppformad skruv
⁄ tum (8 mm)
droppformad
skruv
62225
56782
89400
56792
95847
C-1
C-1IC
C-21
C-13IC
C-13ICSB
25' (7,6m) med droppformad skruv
25' (7,6m) innerkärna med droppformad skruv
50' (15,2m) med droppformad skruv
35' (10,7m) med droppformad skruv
35' (10,7m) innerkärna Speed Bump med
droppformad skruv
⁄ tum (8mm)
nedåtvinklat
huvud
62235
56787
89405
56797
C-2
C-2IC
C-22
C-23IC
25' (7,6m) med nedåtvinklad skruv
25' (7,6m) innerkärna med nedåtvinklad skruv
50' (15,2m) med nedåtvinklad skruv
35' (10,7m) med nedåtvinklad skruv
⁄ tum (10
mm)
62245
62250
62260
96037
C-4
C-5
C-6
C-61C
25' (7,6m) med hankoppling
35' (10,7m) med droppformad skruv
35' (10,7m) med hankoppling
35' (10,7m) med hankoppling
