Mechanizm AUTOFEED
Raz na miesiąc lub w razie potrzeby częściej wymontowywać
mechanizm autoposuwu AUTOFEED z rączki AUTOFEED
w celu wyczyszczenia i nasmarowania.
1. Podnieść obydwie dźwignie mechanizmu AUTOFEED
i przecisnąć sprężynę przez mechanizm AUTOFEED.
2. Wykręcić śrubę z uchwytu mechan izmu AUTOFEED, posłu-
gując się kluczem imbusowym rozm. ⁄ cala (Rysunek 12A)
i wymontować mechanizm AUTO FEED (Rysunek 12B) .

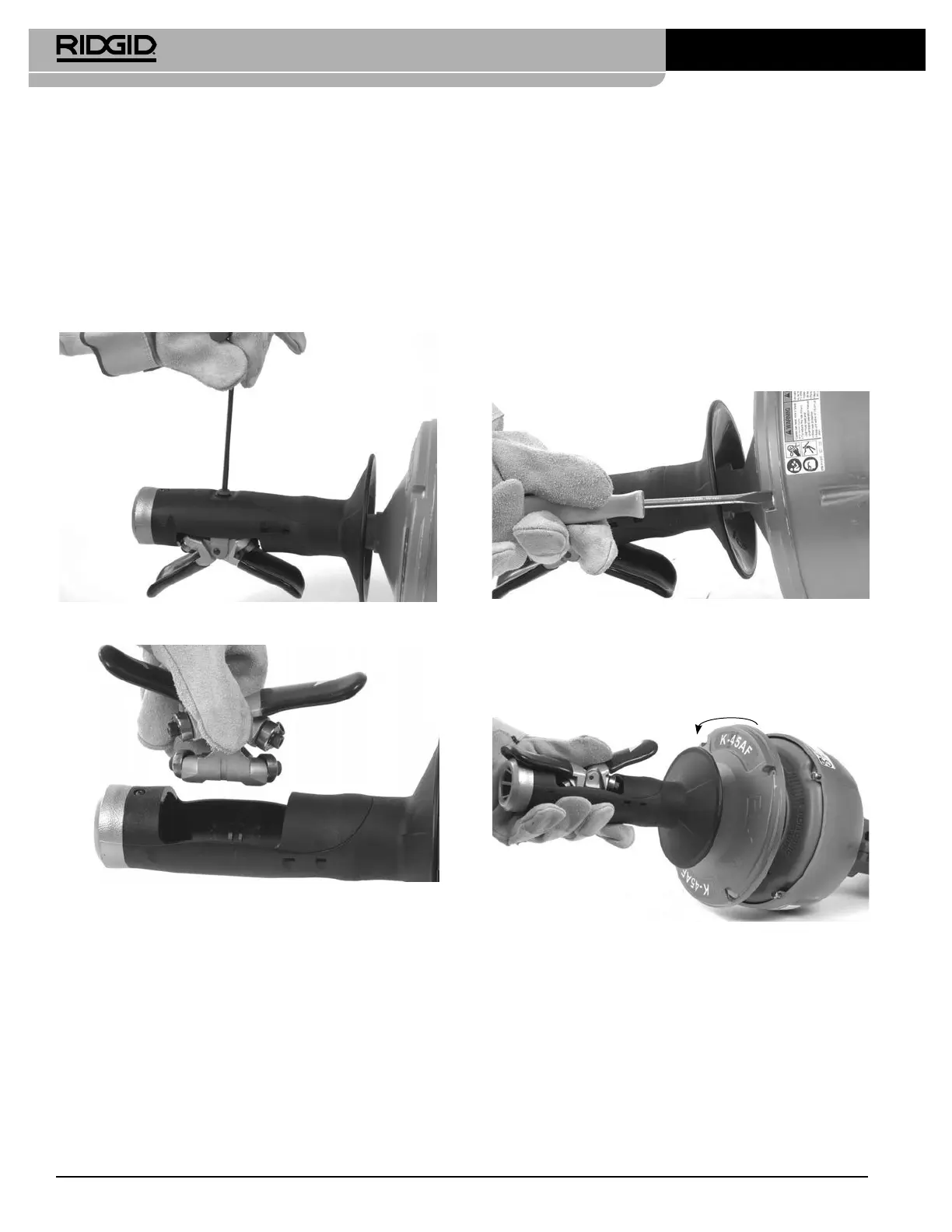

Rysunek 12A - Wykręcanie śruby mechanizmu AUTOFEED
Rysunek 12B – Wyjmowanie mechanizmu AUTOFEED
z obudowy
3. Wytrzeć lub zmyć zabrudzenia i pozostałości z mecha-
nizmu Autofeed i uchwytu ręcznego.
4. W mechanizmie Autofeed nałożyć małą ilość sma-
ru uniwersalnego na powierzchnie czopów ramienia
dźwigni i łożysk wałeczkowych.
Zmo
ntować mechanizm w odwrotnej kolejności. Mechanizm
AUTOFEED będzie pasował do rączki tylko w jednym ustawieniu .
Wymiana sprężyny
Wymiana wewnętrznego bębna
Maszyna K-45 jest dostarczana z bębnem zewnętrznym, któ-
ry pasuje ściśle do dwuczęściowego bębna umożliwiającego
łatwą wymianę sprężyny. Aby uzyskać dostęp do wewnętrz-
nego bębna:
1. Upewnić się, że rączka jest przesunięta do przodu w celu
zwolnienia sprężyny z chwytaka.
2. Poluzować cztery śruby utrzymujące przednią część bęb-
na na jego tylnej części o trzy pełne obroty (nie wykrę-
cać) (Rysunek13).
Rysunek 13 – Poluzować 4 śruby bębna o około 3 pełne
obroty, ale nie wyjmować
3. Oddzielić przednią część bębna od tylnej części, przy-
trzymując tylną część i obracając przednią część w
lewo. (Rysunek 14).
Rysunek 14 – Rozkręcić bęben
4. Wyciągnąć wewnętrzny bęben z tylnej części bęb-
na. Wyciągnąć sprężynę przez przednią część bębna.
W przypadku mechanizmu autoposuwu AUTOFEED
obydwie dźwignie muszą być wyciągnięte do góry, aby
można było przeciągnąć gruszkę spirali.
5. Przy montażu wewnętrznego bębna wykonać czynno-
ści w kolejności odwrotnej. Sprawdzić stan uszczelki na
przedniej części bębna i wymienić w razie potrzeby. Za-
bezpiecza ona przed wyciekiem cieczy z bębna.
Maszyna do czyszczenia odpływów K-45
