999-998-285.09_REV. G
199

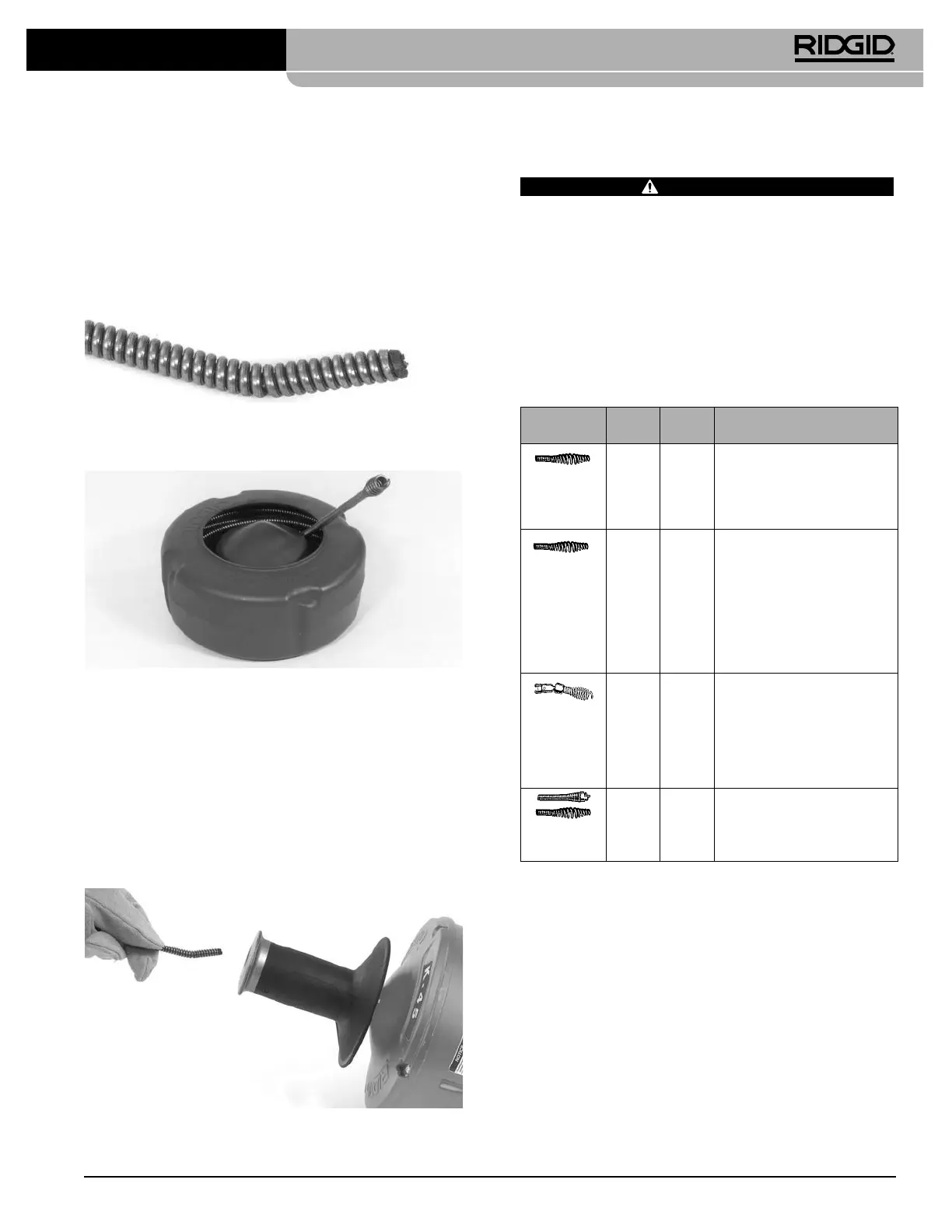

Wyposażenie dodatkowe
OSTRZEŻENIE
Do współpracy z maszyną do czyszczenia odpły-
wów K-45 przeznaczone są wymienione niżej pro-
dukty firmy RIDGID. Użycie z maszyną K-45 wypo-
sażenia dodatkowego przeznaczonego do innych
narzędzi może być niebezpieczne. Aby zapobiec
poważnym obrażeniom, należy używać wyłącznie
wyposażenia dodatkowego specjalnie zaprojek-
towanego i zalecanego do użycia z maszyną K-45,
wymienionymi poniżej.
Sprężyny
Nr kata-
logowy
Nr mo-
delu Opis
Końcówka spiralna
gruszkowa mm
¼cala
50647
50652
50657
S-1
S-2
S-3
15 stóp (4,6 m) z końcówką
spiralną gruszkową
25 stóp (7,6 m) z końcówką
spiralną gruszkową
35 stóp (10,7 m) z końcówką
spiralną gruszkową
Końcówka spiralna
gruszkowa mm
⁄cala
62225
56782
89400
56792
95847
C-1
C-1IC
C-21
C-13IC
C-13ICSB
25 stóp (7,6 m) z końcówką
spiralną gruszkową
7,6 m (25 stóp) Rdzeń wewnętrzny
z końcówką spiralną gruszkową
50 stóp (15,2 m) z końcówką
spiralną gruszkową
35 stóp (10,7 m) z końcówką
spiralną gruszkową
10,7 m (35 stóp) Rdzeń wewnętrzny
z końcówką spiralną gruszkową
Końcówka spiralna
przegubowa mm
⁄cala
62235
56787
89405
56797
C-2
C-2IC
C-22
C-23IC
25 stóp (7,6 m) z końcówką
spiralną przegubową
7,6 m (25 stóp) Rdzeń wewnętrzny
z końcówką spiralną przegubową
50 stóp (15,2 m) z końcówką
spiralną przegubową
35 stóp (10,7 m) z końcówką
spiralną przegubową
mm ⁄cala
62245
62250
62260
96037
C-4
C-5
C-6
C-61C
25 stóp (7,6 m) ze złączem męskim
35 stóp (10,7 m) z końcówką
spiralną gruszkową
35 stóp (10,7 m) ze złączem męskim
35 stóp (10,7 m) ze złączem męskim
Ładowanie sprężyny do wewnętrznego bębna
1. W razie konieczności wymontować sprężynę z bębna.
2. Dla ułatwienia montażu nowej sprężyny najpierw cał-
kowicie ją rozwinąć. Zachować ostrożność przy wycią-
ganiu sprężyny z opakowania. Sprężyna jest napięta
i może uderzyć użytkownika.
3. Zagiąć sprężynę po stronie bębna o 15 – 30 stopni
w odległości około 25,4 mm (1 cala) od końca zgodnie
z Rysunkiem 15.
Rysunek 15 – Zgiąć przy końcu sprężyny
4. Zwinąć sprężynę na wewnętrznym bębnie W PRAWO
(patrz rysunek 16).
Rysunek 16 – Ładując sprężynę do wewnętrznego
bębna, zwijać ją W PRAWO
Ładowanie sprężyny bez wymiany
wewnętrznego bębna
1. Wyciągnąć rączkę do przodu w położenie rozłączenia.
W razie potrzeby wyciągnąć sprężynę.
2. Dla ułatwienia montażu sprężyny zagiąć koniec spręży-
ny w bębnie o 15 do 30 stopni w odległości około 2,5 cm
(jeden cal). (Patrz rysunek 15.)
3. Włoż
yć koniec sprężyny od strony bębna w otwór rączki i kon-
tynuować wsuwanie całej sprężyny do bębna (Rysunek 17).
Rysunek 17 – Ładowanie sprężyny bez wymiany
wewnętrznego bębna
Maszyna do czyszczenia odpływów K-45
