999-998-285.09_REV. G
190
Urządzenie K-45 ma konstrukcję o podwójnej izolacji z pola-
ryzowaną wtyczką. Przełącznik do przodu/do tyłu FOR/REV
steruje obrotami bębna i sprężyny, a wyłącznik ON/OFF pręd-
kości zmiennej steruje silnikiem.
Dwuczęściowy bęben z blokadą zakręcaną nie będzie się
wgniatał ani korodował i umożliwia łatwy dostęp do we-
wnętrznego bębna. Wewnętrzny bęben umożliwia szybką
wymianę sprężyny, zapobiega uszkodzeniom sprężyny na
skutek odwracania się jej wewnątrz bębna i zmniejsza ryzyko
nieszczelności bębna.
Sprężyny dostępne są w trzech wymiarach średnicy – 6 mm
(¼ cala), 8 mm (⁄ cala) i 10 mm (⁄ cala). Sprężyny o średni-
cach 6 mm (¼ cala) i 8 mm (⁄ cala) dostarczane są z wbu-
dowanymi końcówkami spiralnymi gruszkowymi. Niektóre
wersje tych sprężyn dostarczane są z funkcją „Speed Bump
sygnalizującą operatorowi bliskie zakończenie sprężyny.
Sprężyny 10 mm (⁄ cala) dostępne są z końcówką spiralną
gruszkową lub z szybkozłączką do mocowania narzędzi.
Dane techniczne
Pojemność linii K-45
Wymiary sprężyny Zalecane wymiary przewodu
6 mm (¼ cala) 19 mm do 38 mm ¾ do 1½ cala)
8 mm (⁄ cala) 19 mm do 38 mm ¾ do 1½ cala)
 mm (⁄ cala)
IC (rdzeń wewnętrzny)
32 mm do 50 mm (1¼ cala do 2 cali)
10 mm (⁄ cala) 32 mm do 64 mm (1¼ do 2½ cala)
Listę dostępnych sprężyn i ich długości podano w części Wyposażenie
dodatkowe.
Rączka
Chwytak z przesuwem
Przełącznik
do przodu /
do tyłu
FORWARD/
REVERSE
Wyłącznik ON/OFF
zmiennej prędkości
Bęben
Sprężyna
Wyłącznik GFCI
(Jeśli wyposażono, urządzenia 120 V)

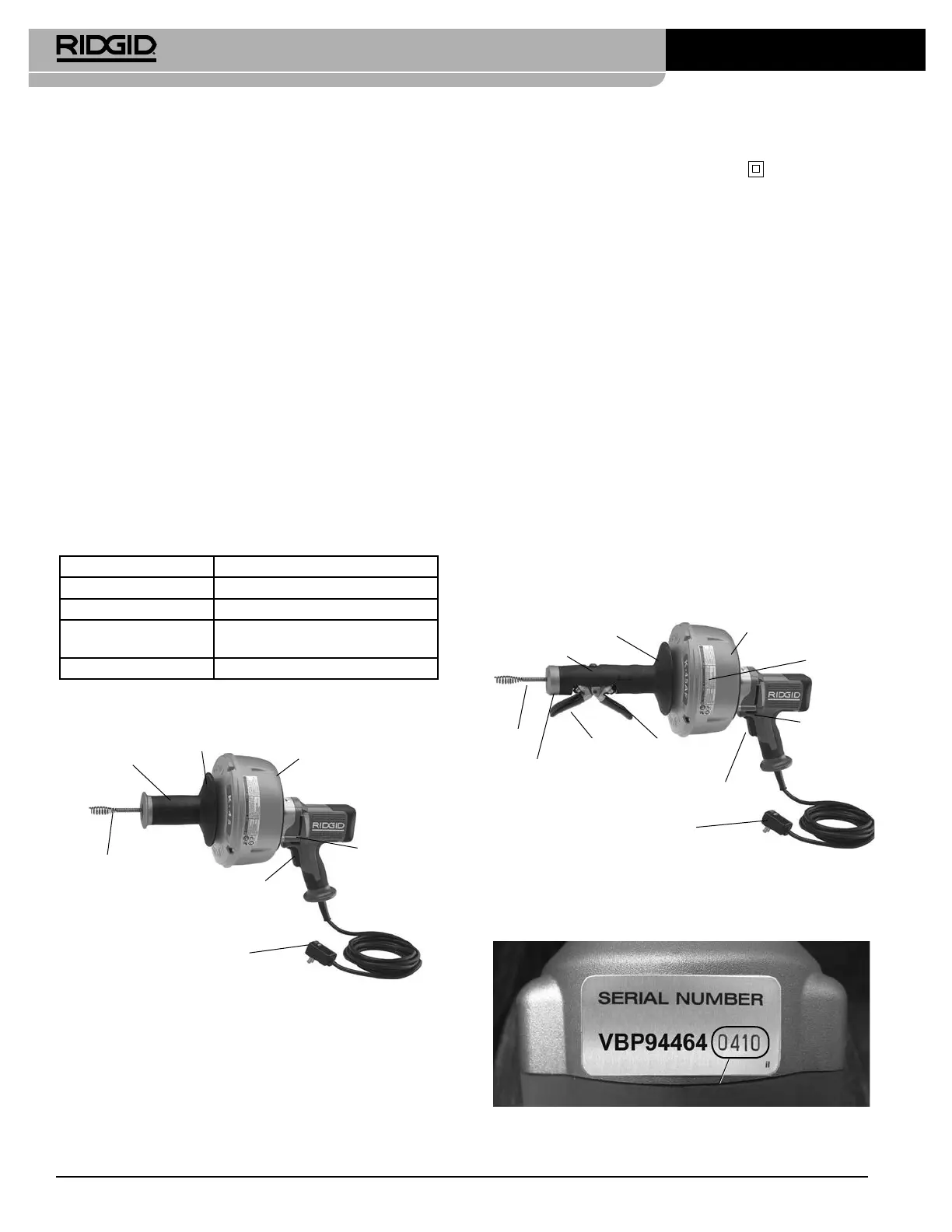

Rysunek 1 – Maszyna do czyszczenia odpływów K-45
z chwytakiem suwnym
Silnik
Typ .........................................................Uniwersalny, podwójna izola-
cja
V ..........................................................110-120 220-240
Częstotliwość ...............................50/60 Hz 50/60 Hz
Moc ....................................................250 – 280 W 240 – 280 W
Wyłącznik ON/OFF .......................... zmiennej prędkości ze zmianą
kierunku
Brak prędkości obciążenia .......... 0-650 obr./min.
Zakres średnic rur
odpływowych ................................... ¾” (19mm) do 2½” (64mm)
Waga ze sprężyną C1-IC
Posuw ręczny ...............................12.6 funta (5,7 kg)
Posuw AUTOFEED .....................13.8 funta (6,3 kg)
Ciśnienie akustyczne (L
PA
)* ..........88,2 dB(A), K=3
Moc akustyczna (L
WA
)* ................... 91,8 dB(A), K=3
Wibracje* .............................................<6,07 m/s
2
, K=1,5
* Pomiary dźwięku i wibracji są dokonywane zgodnie ze standaryzowanymi bada-
niami zgodnymi z Normą EN 62481-1.
- Poziomy wibracji mogą zostać użyte do porównania z innymi narzędziami oraz
wstępnej oceny narażenia.
- Emisja dźwięku i wibracji może się różnić w zależności od położenia i konkretne-
go zastosowania narzędzi.
- Poziomy dziennego narażenia na dźwięk i wibracje muszą zostać oszacowane
dla każdego zastosowania, a także zastosowane odpowiednie środki zapobie-
gawcze, jeśli zajdzie taka potrzeba. Oszacowanie poziomów narażenia powinno
uwzględniać czas, gdy narzędzie jest wyłączone i nie jest w użytku. Może to dra-
stycznie zmniejszyć poziom narażenia w całkowitym czasie pracy.
Rączka
Chwytak z przesuwem
Przełącznik
do przodu /
do tyłu
FORWARD/
REVERSE
Wyłącznik ON/OFF
zmiennej prędkości
Bęben
Sprę-
żyna
Mecha-
nizm
AUTOFEED
Dźwignia
posuwu
postępowego
Dźwignia
posuwu
wyciągania
Wyłącznik GFCI
(Jeśli wyposażono, urządzenia 120 V)
Etykieta os-
trzegawcza
Rysunek 2 – Maszyna do czyszczenia odpływów
z funkcją autoposuwu AUTOFEED K-45 AF
Kod daty
Rysunek 3 – Numer seryjny maszyny
Maszyna do czyszczenia odpływ K-45
