999-998-285.09_REV. G26
Dégorgeoir K-45

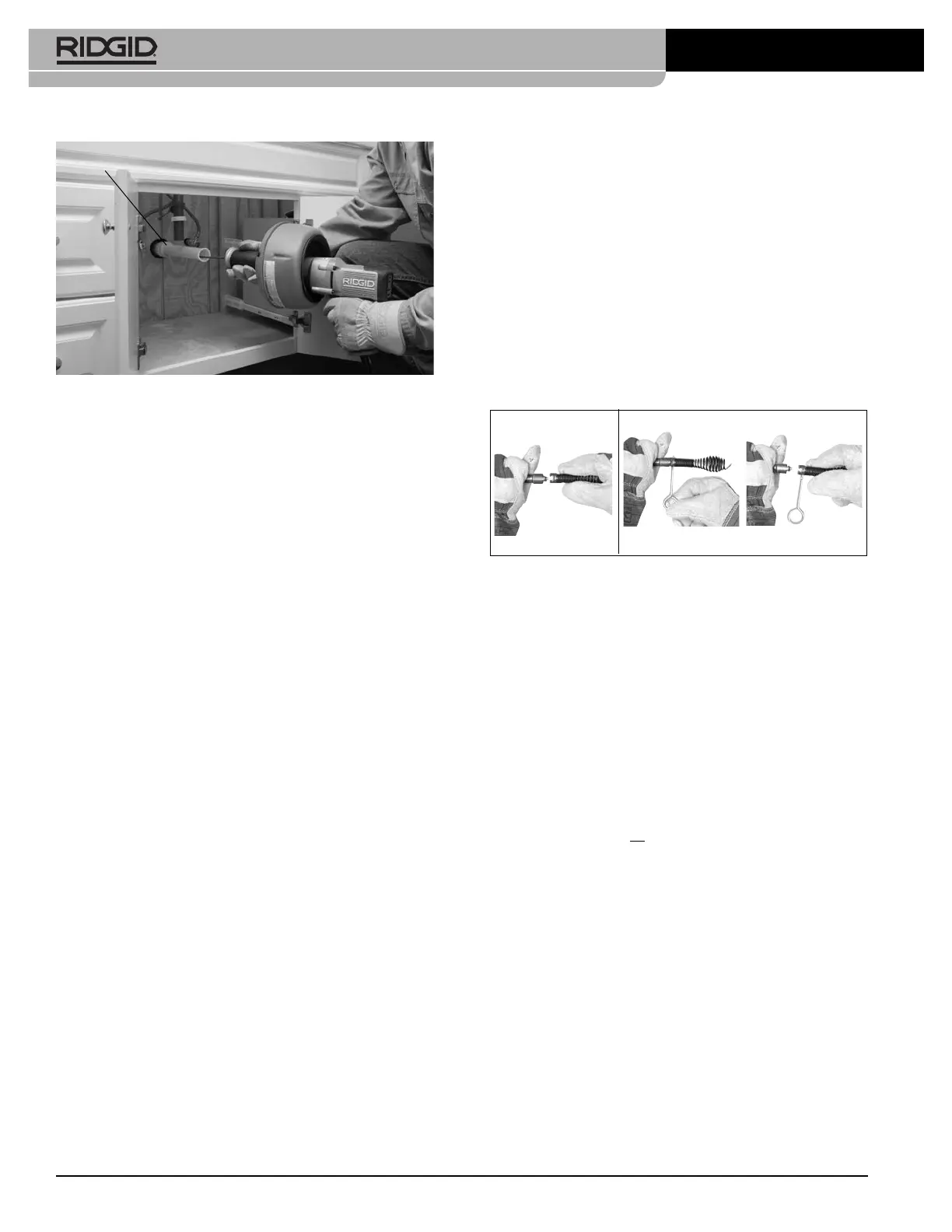

Figure 6 – Exemple d’un point d’accès prolongé permet-
tant de respecter une distance maximale de
6" (15 cm) par rapport à la sortie du tambour
7. Examinez les lieux afin de déterminer le besoin éven -
tuel de barricades destinées à écarter les curieux en
cours d’opération. Les travaux de curage peuvent
être salissant, et les curieux peuvent distraire l’o ra -
teur.
8. Sélection de l’outil de curage approprié.
La majorité des câbles pvus pour le dégorgeoir K-45
sont équis d’une tulipe de curage incorpoe. Ceux-
ci sont particulièrement bien adaptés aux petites
évacuations secondaires. L’utilisation d’une tulipe de
curage permet à la fois de sonder les obstacles et
d’extraire les amas fibreux qui les composent.
Les câbles C-4, C-6 et C-8IC prévus pour le gor-
geoir K-45 sont équipés d’un raccord rapide mâle
permettant le montage de plusieurs types d’outils de
curage.
Face à un obstacle d’origine inconnue, il est conseillé
d’utiliser une mèche droite ou une tulipe pour en ex-
traire un échantillon avant de procéder.
Une fois la composition de l’obstacle établie, il sera
possible de sélectionner l’outil de curage le mieux
adapté à son élimination. Il est toujours préférable de
commencer par l’utilisation du plus petit des outils
disponibles afin de percer le blocage et permettre à
l’eau retenue de sécouler en emportant les débris du
curage avec elle. Une fois le fil d’eau rétabli, il sera
possible d’utiliser dautres outils pour éliminer l’ob stacle
complètement. De manière générale, le plus grand
des outils utilisés doit avoir un diatre d’au moins 25
mm (1") de moins que celui de la canalisation curée.
Dans la mesure où la sélection des outils de curage ap-
propriés dépendra des conditions particulières de
chaque intervention, celle-ci est laissée à la discrétion
de l’utilisateur.
Une var d’autres outils disponibles sont indiqués à
la section Accessoires ci-aps. De plus amples ren-
seignements visant les accessoires de ble se trou-
vent dans le catalogue RIDGID en ligne à
RIDGID.com.
10. Le cas échéant, montez l’outil en bout du câble. Le
système de raccord rapide permet d’emboîter tout
simplement l’outil sur le câble. Lors de son emboîte-
ment, assurez-vous que la broche à ressort du rac-
cord côté câble se déplace librement afin de bien
retenir l’outil. Si la broche reste collée en position
ouverte, l’outil risque de tomber en cours d’utilisation.
Pour retirer l’outil, enfoncez la broche du raccord à
l’aide de la clé à broche pour leboîter (se reporter
à la Figure 7).
Figure 7 – Couplage et découplage
11. Faites courir le cordon d’alimentation le long du pas-
sage dégagé. Avec les mainsches, branchez le dé-
gorgeoir sur une prise avec mise à la terre appropriée.
Maintenez toutes connexions au sec et surélees. Si
le cordon dalimentation n’est pas suffisamment long,
prévoyez une rallonge électrique possédant les car-
actéristiques suivantes :
Un bon état général
Une fiche semblable à celle du cordon d’alimenta-
tion du dégorgeoir
Une homologation pour utilisation à l’extérieur in-
diquée par la mention W ou W-A dans sa désig-
nation (ex., SOW), une homologation type H05VV-F
ou H05RN-F, voire une homologation IEC type
60227 IEC 53 ou 60245 IEC 5
Une section de fils suffisante, à savoir 16 AWG (1,5
mm
2
) pour une longueur maximale de 50 pieds
(15,20 m) et 14 AWG (2,5 mm
2
) pour des longueurs
allant de 50 à 100 pieds (15,20 à 30,50 m). Des fils
de section insuffisante risqueraient de surchauffer,
faire fondre leurs gaines isolantes et provoquer un
incendie ou d’autres dégâts.
A noter que le disjoncteur différentiel des dégor-
geoirs 120V ainsi équipés ne protège pas les ral-
longes électriques éventuelles. Si la prise de courant
nest pas équie dun disjoncteur difrentiel, il serait
préférable de pvoir un second disjoncteur différen-
tiel entre la prise de courant et la rallonge afin de lim-
iter les risques de choc électrique en cas d’anomalie
Couplage des
outils
Emboîter
Introduire la
clé à broche
Déboîter
Découplage des outils
prolongation
de conduite
