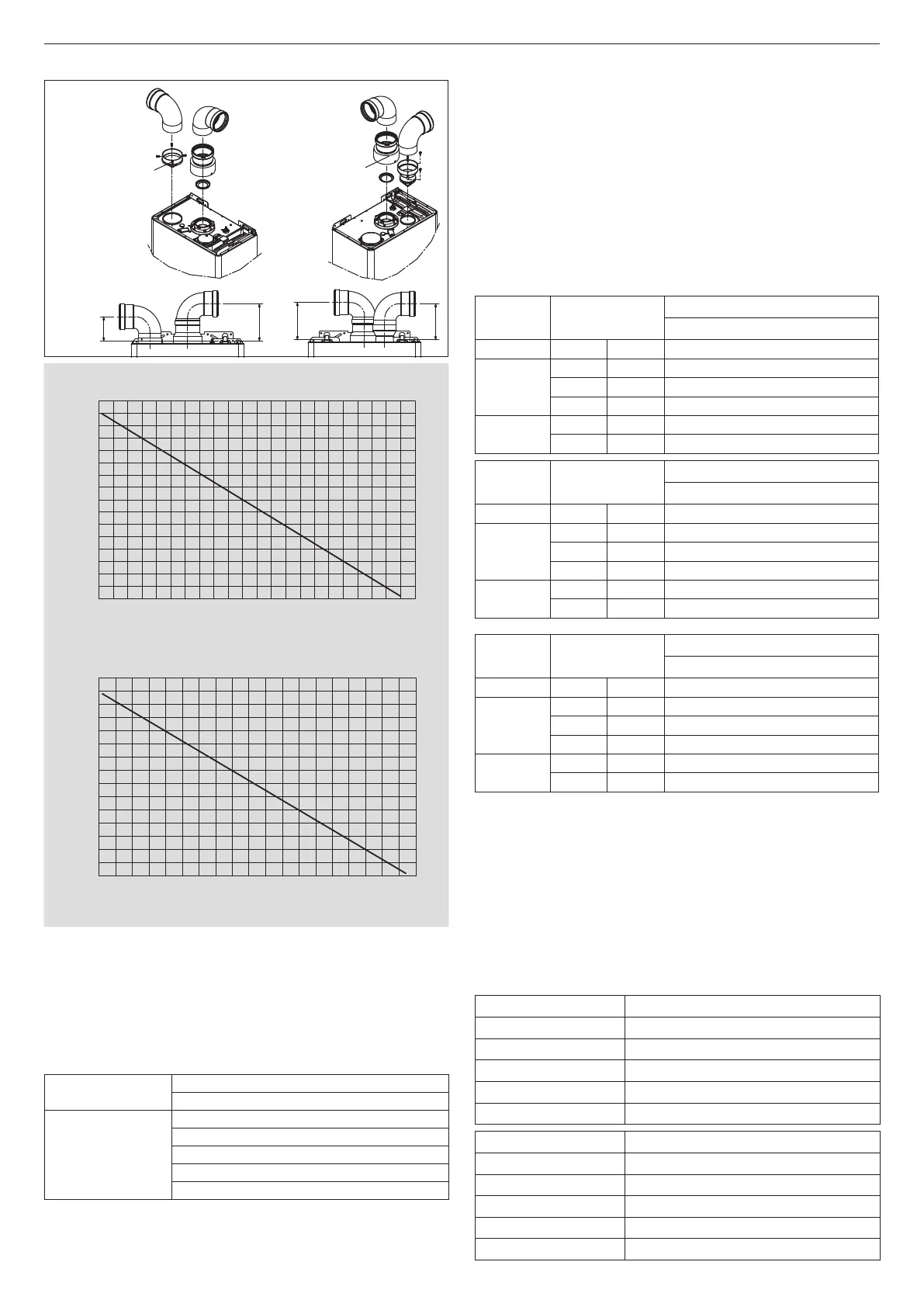

START CONDENS 25 - 29 Kis
Condotti sdoppiati Ø 80 mm
134
134
87
129
Kit adattatore
ingresso aria
Ø 80 mm
Kit adattatore
ingresso aria da
Ø 60 mm a Ø 80 mm
Lunghezza massima tubi Ø 80 mm - 25 KIS
0
10
20
30
40
50
60
70
80
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110
Lunghezza condotto aspirazione (m)
Lunghezza condotto scarico (m)
Lunghezza massima tubi Ø 80 mm - 29 KIS
0
10
20
30
40
50
60
70
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
Lunghezza condotto aspirazione (m)
Lunghezza condotto scarico (m)
Condotti sdoppiati Ø80 con intubamento Ø50 - Ø60 - Ø80
Le caratteristiche di caldaia consentono il collegamento del condotto
scarico fumi ø 80 alle gamme da intubamento Ø50 - Ø60 - Ø80.
9 Per l’intubamento è consigliato eseguire un calcolo di progetto al
fine di rispettare le norme vigenti in materia.
In tabella vengono riportate le congurazioni di base ammesse.
Tabella configurazione di base dei condotti (*)
Aspirazione aria
1 curva 90° ø 80
4,5m tubo ø 80
Scarico fumi
1 curva 90° ø 80
4,5m tubo ø 80
Riduzione da ø 80 a ø50 da ø 80 a ø 60
Curva base camino 90°, ø 50 o ø 60 o ø 80
Per lunghezze condotto intubamento vedi tabella
(*) Utilizzare la fumisteria sistemi in plastica (PP) per caldaie a
condensazione: Ø50 e Ø80 classe H1 e Ø60 classe P1.
Le caldaie escono dalla fabbrica regolate a:
25 KIS: 4.900 r.p.m. in riscaldamento e 6.100 in sanitario e la lun-
ghezza massima raggiungibile è 7 m per il tubo ø 50, 25 m per il tubo
ø 60 e 75 m per il tubo ø 80.
29 KIS: 5.300 r.p.m. in riscaldamento e 6.200 in sanitario e la lun-
ghezza massima raggiungibile è 5 m per il tubo ø 60 e 67 m per il
tubo ø 80 (non applicabile per il tubo ø 50).
Qualora sia necessario raggiungere maggiori lunghezze, compen-
sare le perdite di carico con un aumento del numero di giri del venti-
latore come riportato nella tabella regolazioni per garantire la portata
termica di targa.
9 La taratura del minimo non va modificata.
Tabelle regolazioni
Giri ventilatore
r.p.m.
Condotti intubamento Ø 50 (*)
lunghezza massima (m)
Risc. Sanit.
25 KIS
4.900 6.100 7
5.000 6.200 9
5.100 6.300 12 (**)
29 KIS
5.300 6.200 non applicabile
5.400 6.300 2
Giri ventilatore
r.p.m.
Condotti intubamento Ø 60 (*)
lunghezza massima (m)
Risc. Sanit.
25 KIS
4.900 6.100 25
5.000 6.200 30
5.100 6.300 38 (**)
29 KIS
5.300 6.200 5
5.400 6.300 13
Giri ventilatore
r.p.m.
Condotti intubamento Ø 80 (*)
lunghezza massima (m)
Risc. Sanit.
25 KIS
4.900 6.100 75
5.000 6.200 90
5.100 6.300 113 (**)
29 KIS
5.300 6.200 67
5.400 6.300 182
(*) Utilizzare la fumisteria sistemi in plastica (PP) per caldaie a con-
densazione.
(**) Lunghezza massima installabile SOLO con tubi di scarico in clas-
se H1.
Le configurazioni Ø50, Ø60 e Ø80 riportano dati sperimentali
verificati in Laboratorio.
In caso di installazioni differenti da quanto indicato nelle tabelle
“configurazioni di base” e “regolazioni”, fare riferimento alle
lunghezze lineari equivalenti riportate di seguito.
9 In ogni caso sono garantite le lunghezze massime dichiarate a
libretto ed è fondamentale non eccedere.
COMPONENTE Ø 50
Equivalente lineare in metri Ø80 (m)
Curva 45° Ø 50
12,3
Curva 90° Ø 50
19,6
Prolunga 0.5m Ø 50
6,1
Prolunga 1.0m Ø 50
13,5
Prolunga 2.0m Ø 50
29,5
COMPONENTE Ø 60
Equivalente lineare in metri Ø80 (m)
Curva 45° Ø 60
5
Curva 90° Ø 60
8
Prolunga 0.5m Ø 60
2,5
Prolunga 1.0m Ø 60
5,5
Prolunga 2.0m Ø 60
12
