FRANÇAIS

il est possible de terminer la fonction à tout moment sans mémoriser

les valeurs paramétrées en maintenant les valeurs initiales:

• Retirer les bretelles JP1 et JP3 avant que ne soient paramétrés

tous les 4 paramètres

• Positionner le sélecteur de fonction sur OFF/RESET

• Couper la tension de réseau après 15 min de son activation.

9 Le réglage ne comporte pas l'allumage de la chaudière.

9 Avec la rotation de la poignée de sélection chauffage est affiché

en automatique le nombre de tours exprimé en centaines (ex.

25 = 2 500 t/min).

La fonction d'affichage des paramètres de réglage est activée avec

un sélecteur de fonction en été ou hiver en appuyant sur le bouton

CO (A - fig. 16) présent sur la carte indépendamment de la présence

ou absence de demande de chaleur. Il n'est pas possible d'activer la

fonction avec une commande à distance.

En activant la fonction, les paramètres de réglage sont affichés dans

l'ordre indiqué ci-dessous, chacun pendant 2 secondes. Une icône

et la valeur de tours ventilateur exprimé en centaines correspondent

à chaque paramètre

• Maximum

• Minimum

• Maximum chauffage

• Allumage lent

• Chauffage réglé maximum

3.1 - Réglage de la vanne gaz

• Mettre la chaudière sous tension

• Ouvrir le robinet du gaz

• Positionner le sélecteur de fonction sur OFF/RESET (afficheur

éteint)

• Déposer le manteau et tourner le tableau de bord

• Dévisser les vis de fixation du couvercle pour accéder au bornier

• Appuyer une fois sur le bouton «CO» (A - fig. 16)

9 Parties électriques sous tension.

• Attendre l'allumage du brûleur. L'afficheur visualise «ACO». La

chaudière fonctionne au maximum de sa puissance de chauffage.

La fonction «analyse combustion» reste active pendant un

temps limite de 15 min; si une température de refoulement de

90°C est atteinte, le brûleur s'éteint. Il se rallumera lorsque cette

température descendra au dessous de 78°C.

• Déposer la vis (A - fig. 18) et le cache (B - fig. 18) sur le caisson

d'air

• Introduire l’adaptateur de la sonde d'analyse, présent dans

l'enveloppe de la documentation, dans le trou prévu pour l'analyse

de la combustion (C - fig. 18)

• Insérer la sonde d'analyse des fumées dans l’adaptateur

• Appuyer sur la touche «analyse combustion» une deuxième fois

pour atteindre le nombre de tours correspondant à la puissance

sanitaire maximale (consulter le tableau multigaz)

• Vérifier la valeur de CO2: (consulter le tableau multigaz) si la va-

leur n'est pas conforme à ce qui figure dans le tableau, utiliser la

vis de réglage du max. de la vanne gaz (A - fig. 19)

• Appuyer sur la touche «analyse combustion» une troisième fois

pour atteindre le nombre de tours correspondant à la puissance

minimum (consulter le tableau multigaz).

• Vérifier la valeur de CO2: (consulter le tableau multigaz) si la va-

leur n'est pas conforme à ce qui figure dans le tableau, utiliser la

vis de réglage du min. de la vanne gaz (B - fig. 19)

9 Si les valeurs de CO2 ne correspondent pas à celles

indiquées dans le tableau multigas, procéder à un nouveau

réglage.

• Pour sortir de la fonction “analyse combustion” tourner la poignée

de commande

• Extraire la sonde analyse fumées et remonter le bouchon.

• Fermer le tableau de bord et repositionner le manteau

• La fonction “analyse combustion” se désactive automatiquement

si la carte génère une alarme. En cas d'anomalie pendant la phase

d'analyse combustion, effectuer la procédure de déblocage.

4 - Range rated

Cette chaudière peut s'adapter au besoin thermique de l'installation.

En effet, il est possible de régler le débit maximum pour le fonction-

nement en mode chauffage de la chaudière:

• Couper la tension de la chaudière

• placer le sélecteur de température de l'eau chauffage au maximum

• Déposer le manteau et tourner le tableau de bord (se référer aux

chapitres précédents pour le détail des figures)

• Dévisser les vis de fixation du portillon placé sur la couverture

bornier

• Activer le jumper JP1

• Alimenter la chaudière

ADJ est affiché sur l'écran pendant environ 4 s, après quoi il sera

possible de modifier la valeur de chauffage maximal à l'aide du sé-

lecteur température chauffage et sur le bouton CO pour paramétrer

et confirmer la valeur souhaitée.

Sur l'afficheur l'icône s'allumera .

Terminer la procédure en retirant les jumper JP1 et pour mémoriser

les valeurs ainsi paramétrées.

Une fois la puissance souhaitée réglée (chauffage maximum), noter

la valeur sur l'étiquette autocollante fournie avec l'appareil. Pour les

contrôles et les réglages ultérieurs, se référer à cette valeur.

9 Le réglage ne comporte pas l'allumage de la chaudière. Avec la

rotation de la poignée de sélection point de consigne chauffage

est affiché en automatique la valeur exprimée en centaines (ex.

25 = 2.500 t/min).

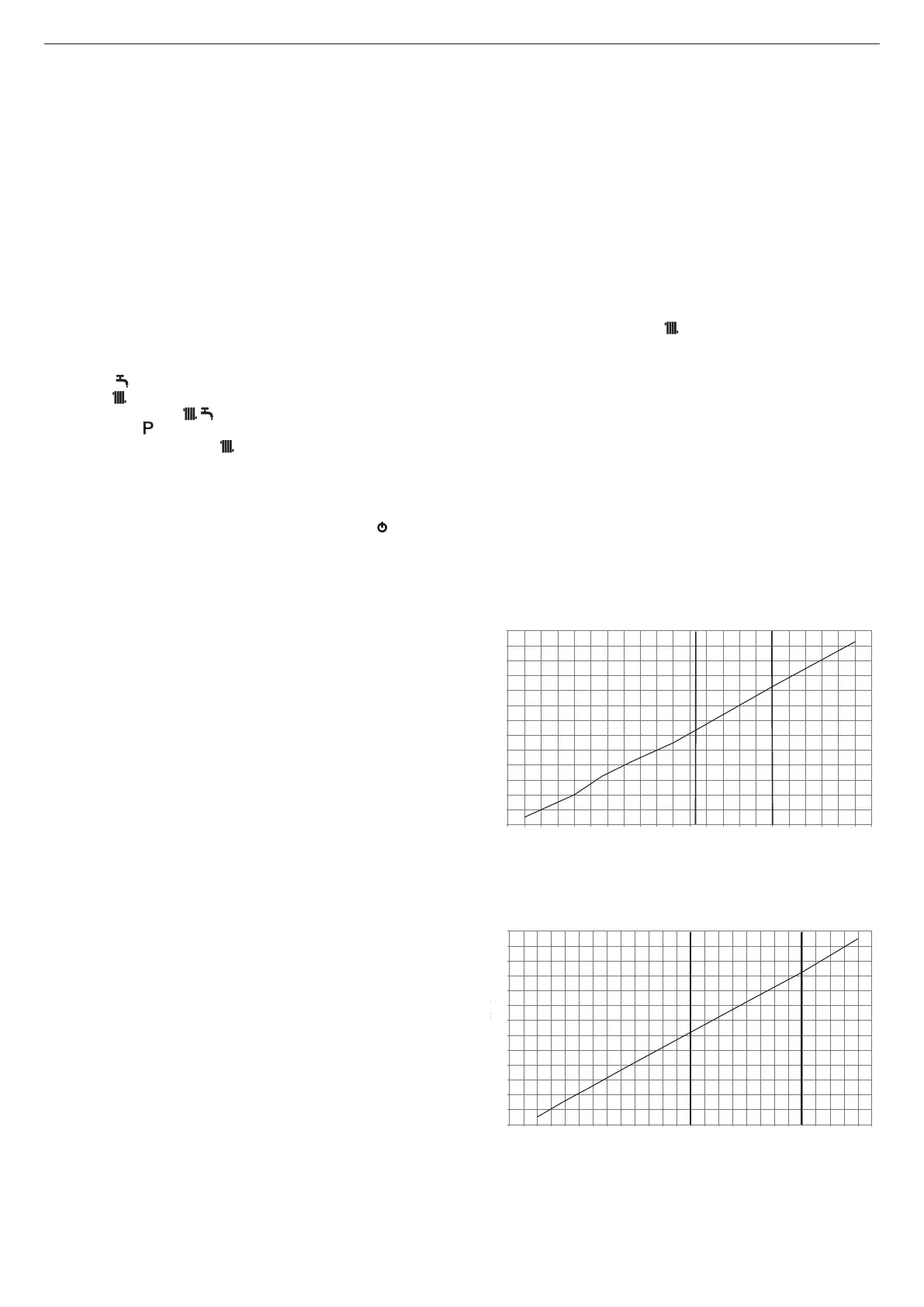

La chaudière est livrée avec les réglages indiqués sur le tableau.

En fonction des exigences de l'installation ou des dispositions ré-

gionales sur les limites d'émissions des gaz de combustion, il est

toutefois possible de régler cette valeur suivant les graphiques re-

produits ci-après.

Start Condens 25 KIS

1200

1600

2000

2400

2800

3200

3600

4000

4400

4800

5200

5600

6000

6400

4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 2 3 24 25 26

Giri venlatore (r.p.m.)

Portata termica (kW)

Curva portata termica - giri venlatore

Caldaia Ciao Green 25 C.S.I.

RANGE RATED

Débit thermique (kW)

Rotations du ventilateur (tours/minute)

Courbe de débit calorifique - régime du ventilateur (MTN)

Start Condens 29 Kis
