ROMÂNĂ
Activând funcţia, parametrii de calibrare sunt afişaţi în ordinea indi-
cată mai jos, fiecare timp de 2 secunde. În dreptul fiecărui parame-
tru, este afişată pictograma aferentă şi valoarea rotaţiilor ventilato-
rului exprimată în sute
• Maxim
• Minim
• Încălzire maximă
• Aprindere lentă
• Încălzire maximă reglată
3.1 - Calibrarea supapei de gaz
• Conectaţi centrala la priza electrică
• Deschideţi robinetul de gaz
• Aduceţi selectorul de funcţie în poziţia OFF/RESET (afişaj dez-
activat)
• Scoateţi carcasa şi rotiţi panoul
• Desfaceţi şuruburile de fixare a capacului pentru a avea acces la
cutia cu borne
• Apăsaţi o singură dată butonul „CO” (A - fig. 16)
9 Părţi electrice sub tensiune.
• Aşteptaţi pornirea arzătorului. Pe afişaj este prezentat mesajul
„ACO”. Centrala funcţionează la puterea maximă de încălzire.
Funcţia „analiză combustie” rămâne activă pentru un timp limitat,
de 15 min; în cazul în care se atinge o temperatură de tur de 90
°C, arzătorul se opreşte. Reaprinderea va avea loc atunci când
această temperatură va coborî sub 78 °C.
• Scoateţi şurubul (A - fig. 18) şi capacul (B - fig. 18) de pe camera de aer
• Introduceţi adaptorul sondei de analiză prezent în plicul cu docu-
mentaţia în orificiul pentru analiza arderii (C - fig. 18)
• Introduceţi sonda de analiză a gazelor arse în interiorul adapto-
rului
• Apăsaţi tasta „analiză ardere” pentru a doua oară pentru a atinge
numărul de rotaţii corespunzător puterii maxime a apei menajere
(consultaţi tabelul tipurilor de gaz)
• Verificaţi valoarea CO
2
: (consultaţi tabelul tipurilor de gaz) dacă
valoarea nu este conformă cu indicaţiile din tabel, acţionaţi asupra
şurubului de reglare a valorii maxime a supapei de gaz (A - fig. 19)
• Apăsaţi tasta „analiză ardere” pentru a treia oară pentru a atinge
numărul de rotaţii corespunzător puterii minime a apei menajere
(consultaţi tabelul tipurilor de gaz).
• Verificaţi valoarea CO
2
: (consultaţi tabelul tipurilor de gaz) dacă
valoarea nu este conformă cu indicaţiile din tabel, acţionaţi asupra
şurubului de reglare a valorii minime a supapei de gaz (B - fig. 19)
9 Dacă valorile CO2 nu corespund celor indicate în tabelul
multigaz, efectuați o nouă reglare.
• Pentru a părăsi funcţia „analiză ardere”, rotiţi butonul de comandă
• Extrageţi sonda de analiză a gazelor arse şi montaţi din nou capacul.
• Închideţi panoul şi reaşezaţi carcasa
• Funcţia „analiză ardere” se dezactivează automat dacă fişa gene-
rează o alarmă. În cazul unei anomalii în timpul fazei de analiză a
arderii, executaţi procedura de deblocare.
4 - Gama nominală
Această centrală poate fi adaptată pentru cerinţele de încălzire ale
instalaţiei, făcând posibilă totodată setarea debitului maxim pentru
funcţionarea în modul de încălzire:
• Întrerupeţi alimentarea centralei
• Aduceţi la valoarea maximă selectorul de temperatură a apei de încălzire
• Scoateţi carcasa şi rotiţi panoul (pentru detalii privind figurile, con-
sultaţi capitolele anterioare)
• Desfiletaţi şuruburile de fixare a clapetei de pe capacul cutiei cu borne
• Conectaţi jumperul JP1
• Alimentaţi centrala
Pe afişaj este prezentat mesajul ADJ timp de aproximativ 4 secun-
de, după care va putea fi modificată valoarea maximă de încălzire,
acţionând în mod adecvat selectorul de temperatură pentru încălzire
şi butonul CO, pentru a seta şi a confirma valoarea dorită.
Pe afişaj se va aprinde pictograma .
Finalizaţi procedura deconectând jumperul JP1 pentru a stoca în
memorie valorile astfel setate.
Odată setat debitul dorit (valoarea maximă pe circuitul de încălzire),
notaţi valoarea pe eticheta autocolantă de pe echipament. Pentru
verificările şi reglajele ulterioare, consultaţi valoarea setată.
9 Calibrarea nu implică pornirea centralei. Prin rotirea butonului de
selecţie a punctului de referinţă pentru încălzire, pe afişaj este
afişat în mod automat numărul de rotaţii exprimat în multipli de o
sută (de exemplu, 25 = 2500 rot/min).

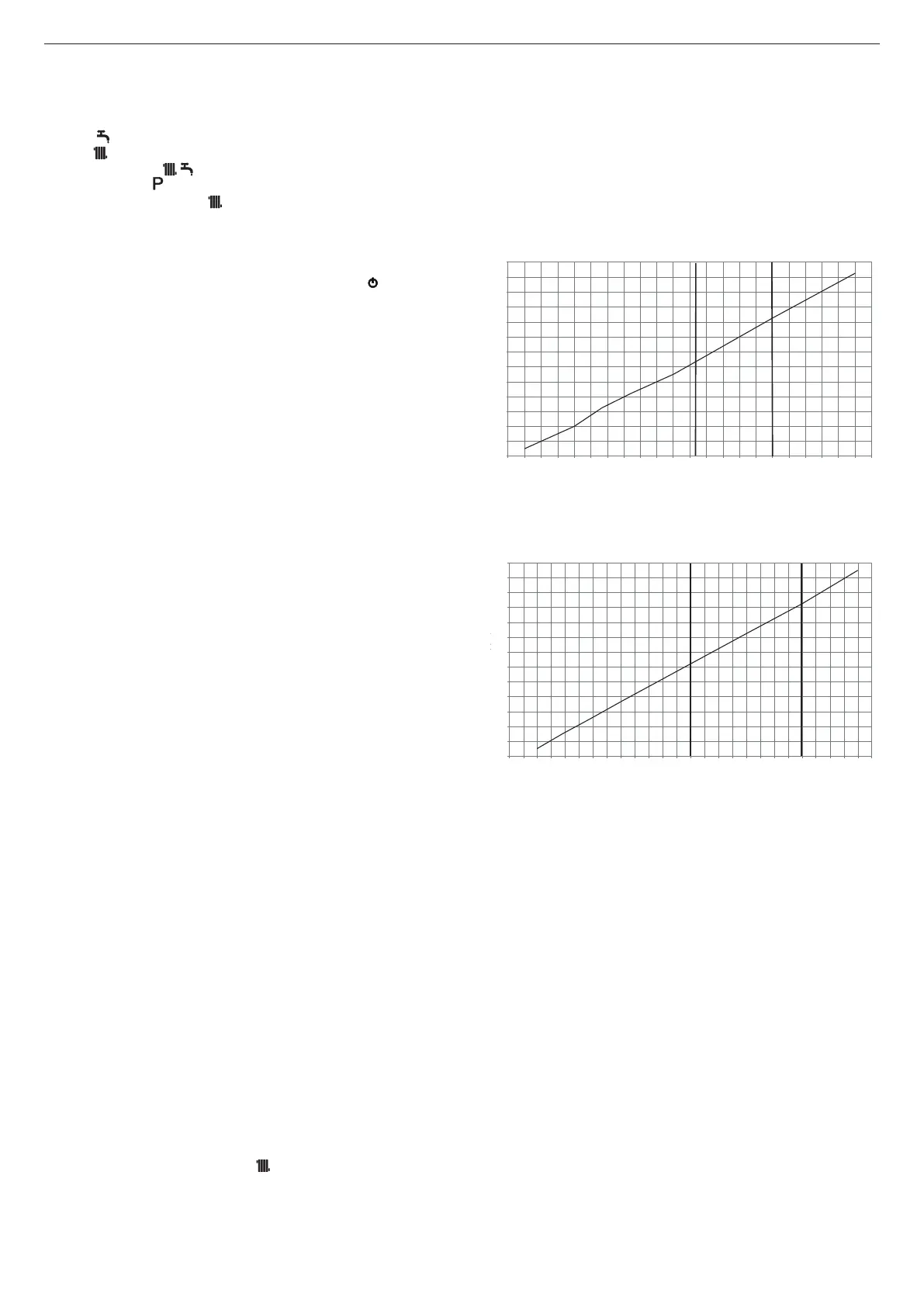

Centrala este furnizată cu reglajele prezentate în tabel. În funcţie de
necesităţile existente la nivelul instalaţiilor sau al dispoziţiilor regio-
nale privind limitele emisiilor de gaze de ardere, este posibilă regla-
rea valorii respective prin trimitere la graficele de mai jos.
Start Condens 25 Kis
1200
1600
2000
2400
2800
3200
3600
4000
4400
4800
5200
5600
6000
6400
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 2 3 24 25 26
Portata termica (kW)
Curva portata termica - giri venlatore
Caldaia Ciao Green 25 C.S.I.
Qm
Qn
RANGE RATED
Debit caloric (kW)
rotaţii ventilator (r.p.m.)
Curbă debit caloric - număr de rotaţii ventilator (MTN)
Start Condens 29 Kis
Debit caloric (kW)
rotaţii ventilator (r.p.m.)
Curbă debit caloric - număr de rotaţii ventilator (MTN)
1200
1600
2000
2400
2800
3200
3600
4000
4400
4800
5200
5600
6000
6400
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 2 9 30
Portata termica (kW)
Curva portata termica - giri venlatore
Caldaia Ciao Green 29 C.S.I.
Qm
Qn
RANGE RATED
5 - Transformări pentru trecerea
de la un tip de gaz la altul
Centrala este furnizată pentru funcţionarea cu gaz metan (G20),
conform datelor indicate pe plăcuţa tehnică a aparatului.
Însă, aceasta poate fi transformată pentru a trece de la un gaz la
altul, folosind kit-uri speciale furnizate la cerere.
• kit de transformare a gazului metan
• kit de transformare a gazului GPL.
9 Conversia pentru trecerea de la un gaz la altul trebuie să fie
efectuată doar de către Serviciul de asistenţă tehnică r sau
de personal autorizat de r, chiar şi cu centrala deja instalată.
9 Pentru montare, consultaţi instrucţiunile furnizate împreună cu
kit-ul.
9 După conversie, reglaţi din nou centrala urmând indicaţiile din
paragraful dedicat şi aplicaţi noua etichetă de identificare din kit-
ul furnizat.
Conversia de la un tip de gaz la altul este simplă şi se poate face şi
cu centrala instalată.
Această operaţiune trebuie să fie efectuată de personal calificat.
Centrala este furnizată pentru funcţionarea cu gaz metan (G20),
conform datelor indicate pe plăcuţa tehnică a produsului.
Există posibilitatea de a transforma centrala pentru a funcţiona pe
gaz propan, folosind kit-ul special.
Pentru demontare, consultaţi instrucţiunile de mai jos:
• Întrerupeţi alimentarea cu energie electrică a centralei şi închideţi
robinetul de gaz
• Scoateţi în ordine: carcasa şi capacul camerei de aer
