162
START CONDENS 25 - 29 Kis
[IT] - Collegamenti bassa tensione e
termostato ambiente
A - Le utenze di bassa tensione:
C.R. = comando remoto
S.E. = sonda esterna
Andranno collegate sul connettore CN6 come
indicato in figura.
B - Per effettuare il collegamento del:
T.B.T. = termostato bassa temperatura
A.G. = allarme generico
Occorre tagliare a metà il ponticello di colore
bianco presente sul connettore CN11 (12 poli)
e marcato con la scritta TBT, spellare i fili e uti-
lizzare un morsetto elettrico 2 poli per la giun-
zione.
C - Il termostato ambiente andrà inserito
come indicato dallo schema dopo aver tolto
il cavallotto presente sul connettore 2 vie
(CN5).
T.A. = Termostato ambiente: contatto privo di
tensione.

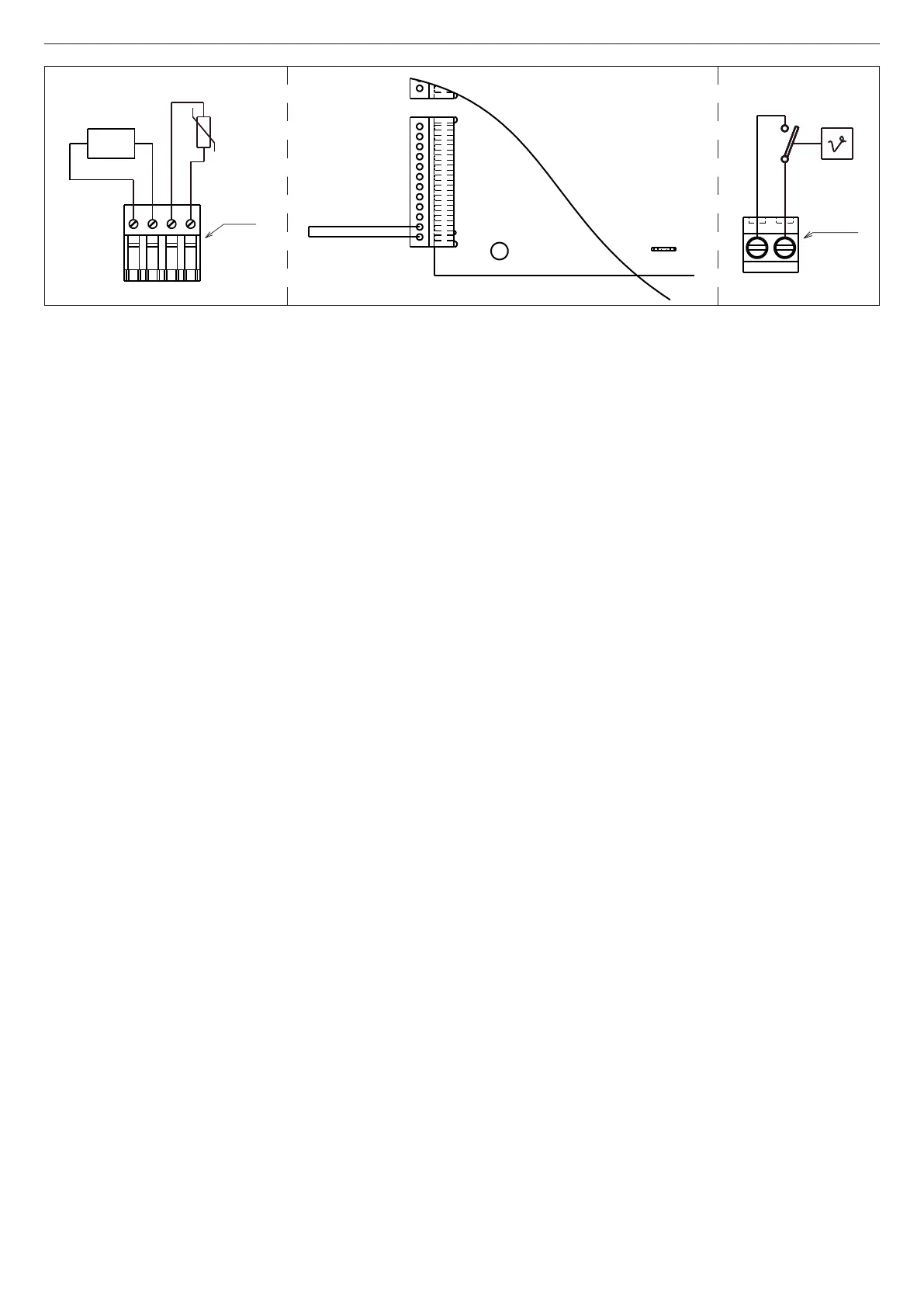

[EN] - Low voltage and ambient
thermostat connections
A - Low voltage utilities:
C.R. = remote control
S.E. = external probe
Connected to connector CN6, as shown in the
figure.
B - To connect the:
T.B.T. = low temperature thermostat
A.G. = general alarm
The white jumper on the CN11 connector (12-
pole) must be cut in half and marked with the in-
scription TBT, strip the wires and use an 2-pole
electrical terminal for joining.
C - The ambient thermostat should be
connected as indicated in the diagram once
the U-bolt on the 2-way connector (CN5) has
been removed.
T.A. = Room thermostat jumper (voltage free
contact input).
[FR] - Branchements de basse tension
et thermostat d’ambiance
A - Les services de basse tension:
C.R. = télécommande
S.E. = sonde extérieure
Elles devront être branchées sur le connecteur
CN6 comme indiqué dans la figure.
B - Pour effectuer le branchement du:
T.B.T. = thermostat de basse température
A.G. = alarme générale
Couper à moitié le pont blanc présent sur le
connecteur CN11 (12 pôles) et marqué avec
le message TBT, dénuder les fils et utiliser une
borne électrique 2 pôles pour la jonction.
C - Le thermostat d’ambiance devra être
inséré comme indiqué dans le schéma
après avoir enlevé le cavalier présent sur le
connecteur 2 voies (CN5).
T.A. = Shunt thermostat d’ambiance (contact
sec).
[PT] - Conexões de baixa tensão e
termóstato ambiente
A - As utilizações de baixa tensão:
C.R. = comando remoto
S.E. = sonda externa
Serão ligados no conector CN6 como indicado
na figura.
B - Para efetuar a conexão do:
T.B.T. = termóstato de baixa temperatura
A.G. = alarme genérico
É necessário cortar pela metade a interconexão
branca no conector CN11 (12 polos) e marca-
da com a inscrição TBT, retirar o revestimento
dos fios e utilizar um terminal elétrico de 2 polos
para a junção.
C - O termóstato ambiente será ativado
como indicado pelo esquema após ter
removido a forquilha presente na conector
de 2 vias (CN5).
T.A. = Ponte de termóstato ambiente (contato
livre de tensão).
[HU] - Kisfeszültségű bekötések és
szobatermosztát
A - Kisfeszültségű felhasználók:
C.R. = távvezérlő
S.E. = külső szonda
A CN6 csatlakozóra úgy kell bekötni, ahogy az
ábrán látható.
B - TAz alábbi bekötéséhez:
T.B.T. = alacsony hőmérséklet termosztát
A.G. = általános riasztás
Vágja ketté a CN11 csatlakozón (12 pólusú)
található fehér színű jumpert, megjelölve a TbT
felirattal csupaszolja le a vezetékeket és a csat-
lakoztatáshoz használjon egy 2 pólusú szorító-
kapcsot.
C - A környezeti termosztátot úgy kell
beilleszteni, ahogy a rajzon látható,
miután a 2 állású csatlakozón lévő jumpert
eltávolította (CN5).
T.A. = Szobatermosztátot (feszültség érintkező
bemenet nélkül)
[RO] - Conexiuni de joasă tensiune şi
termostat de ambient
A - Consumatorii de joasă tensiune:
C.R. = comandă de la distanţă
S.E. = sondă externă
Vor fi conectaţi astfel cum este indicat în figură
la conectorul CN6.
B - Pentru a efectua conexiunea:
T.B.T. = termostat de joasă temperatură
A.G. = alarmă generică
Trebuie să tăiaţi în jumătate puntea de culoare
albă de pe conectorul CN11 (12 poli) şi marcată
cu TBT, să desfaceţi firele şi să folosiţi o bornă
electrică cu 2 poli pentru îmbinare.
C - Termostatul de mediu va fi introdus
astfel cum este indicat în schemă după
îndepărtarea punţii prezente pe conectorul
cu 2 căi (CN5).
T.A. = Jumper termostat de ambient (tensiune
fără contact de intrare).
[SR] - Niskonaponski spojevi i sobni
termostat
A - Korisnici niskog napona:
C.R. = daljinsko upravljanje
S.E. = spoljni senzor
Spajaju se na utikač CN6 kako je prikazano na
slici.
B - Za provođenje spajanja:
T.B.T. = termostata niske temperature
A.G. = opšteg alarma
Treba preseći na pola beli premosnik koji se
nalazi na utikaču CN11 (12-polni), a označen
je slovima TBT, oguliti žice i upotrebiti 2-polnu
električnu sponu za spajanje.
C - Sobni termostat umeće se kako je
prikazano na šemi nakon što se skine
spojnica koja se nalazi na dvosmernom
utikaču (CN5).
T.A. = Sobni termostatski džamper (kontakt bez
napona)
C.R.
CN6
-t°
1
12
CN11
FA2
A B
C
