Riello 20114907 - Podešavanja

101
SRPSKI

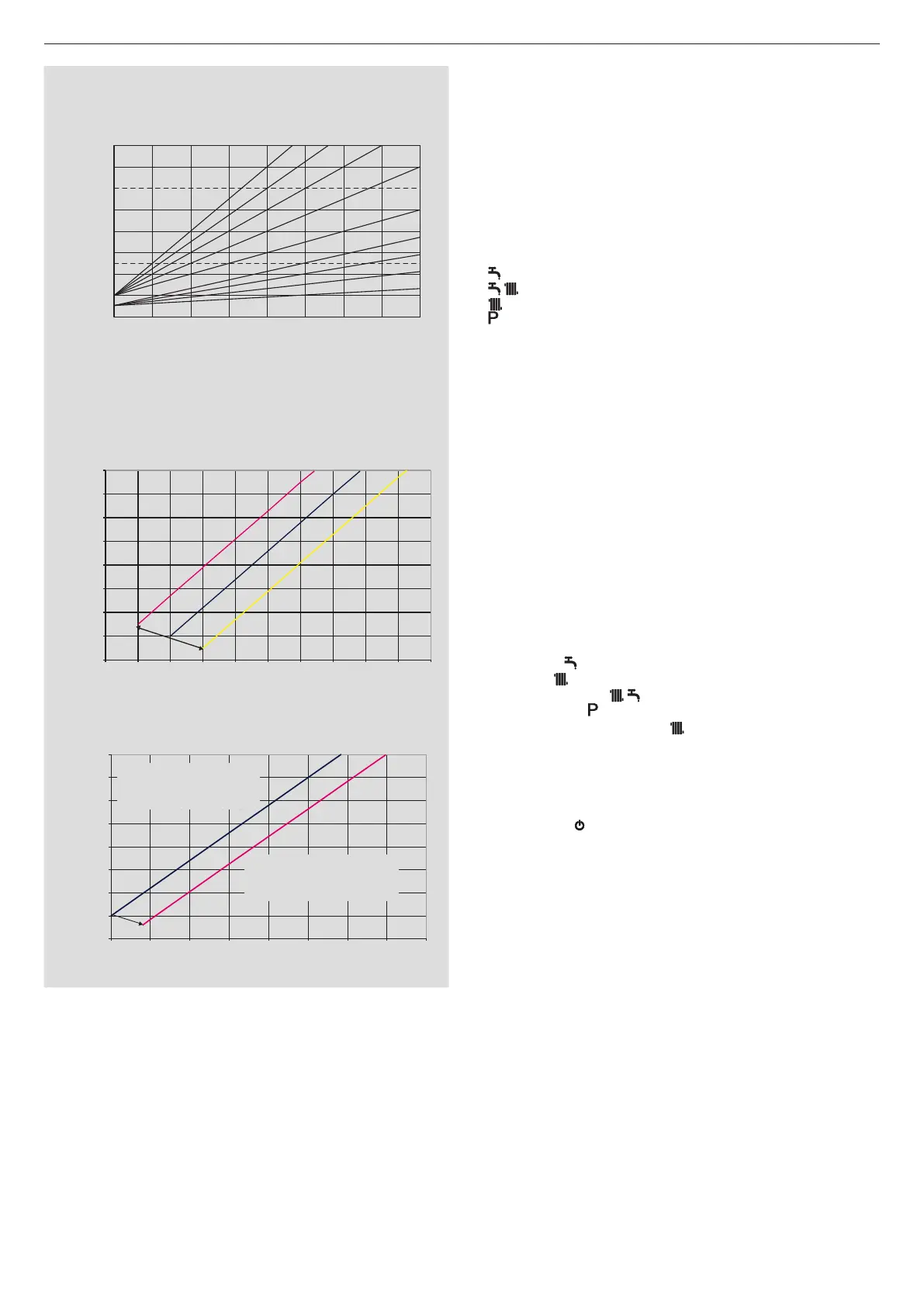

Krive termoregulacije
Na ekranu se prikazuje vrednost krive pomnožena sa 10 (npr.
3,0 = 30)
CURVE DI TERMOREGOLAZIONE
Temperatura esterna (˚C)
Temperatura di mandata (˚C)
20
30
40
50
60
70
80
90
100
-20
0,
2
0,
4
0,
6
0,
8
1,0
1,5
2,02,53,0
T80
T45
-15-10-505101520
Spoljašnja temperatura (°C)
Temperatura potisa (°C)
T80 - Maksimalna temperatura potrebne vrednosti grejanja
kod standardnih instalacija (premosnik pol. 1 nije umetnut).
T45 - Maksimalna temperatura potrebne vrednosti grejanja
kod podnih instalacija (premosnik pol. 1 umetnut).
Promena klimatske krive
20 °C
25 ° C
15 °C
10
20
30
40
50
60
70
80
90
-20-15-10-5051015202530
Spoljašnja temperatura (°C)
Temperatura potisa (°C)
Paralelno noćno snižavanje
Riduzione notturna PARALLELA
10
20
30
40
50
60
70
80
90
-20-15-10-505101520
Temperatura Esterna
Temperatura di
Curva climatica GIORNO
Curva climatica NOTTE
16 °C
20 °C
Spoljašnja temperatura (°C)
Klimatska kriva noć
Klimatska kriva dan
Temperatura potisa (°C)
3 - Podešavanja
Kotlovi START CONDENS Kis isporučuju se za rad na metan (G20)
i fabrički su podešeni u skladu sa navedenim podacima na nazivnoj
pločici. Ako je ipak potrebno ponovno podešavanje, na primer nakon
vanrednog održavanja, zamene ventila za gas ili promene vrste
gasa sa metana na GPL ili obrnuto, treba slediti postupak opisan
u nastavku.
9 Podešavanja maksimalne i minimalne snage, maksimalnog
grejanja i laganog paljenja moraju se provoditi tačno navedenim
redom i isključivo od strane stručnog osoblja.
• Isključite napajanje kotla
• Okrenite birač temperature vode za grejanje na maksimalnu
vrednost
• Odvijte vijke za pričvršćivanje vratanaca na poklopcu priključnice
• Umetnite premosnike JP1 i JP3
• Uključite napajanje kotla
• Na ekranu se prikazuje „ADJ” oko 4 sekunde
Pristupite izmeni sledećih parametara:
• Apsolutni/sanitarni maksimum
• Minimalni
• Maksimum grejanja
• Lagano paljenje
Kako je opisano u nastavku:
• Okrenite birač temperature vode za grejanje za postavljanje
željene vrednosti
• Pomoću odvijača koji je isporučen sa uređajem, pritisnite dugme
CO (A - sl. 16) i pređite na kalibraciju sledećeg parametra.
9 Električni delovi pod naponom.
Na ekranu će se upaliti sledeće ikone:
• tokom kalibracije apsolutnog/sanitarnog maksimuma
• tokom kalibracije minimuma
• tokom kalibracije maksimalnog grejanja
• tokom kalibracije laganog paljenja
Završite postupak uklanjanjem premosnika JP1 i JP3 kako bi se
upamtile tako podešene vrednosti.
Moguće je prekinuti funkciju u svakom trenutku bez spremanja
podešenih vrednosti i zadržavanjem onih početnih:
• Uklanjanjem premosnika JP1 i JP3 pre podešavanja sva 4
parametra
• Okretanjem birača funkcija na OFF/RESET (isključivanje/ponovno
podešavanje)
• Isključivanjem napona mreže 15 minuta od njegovog uključivanja.
9 Kalibracija ne podrazumeva paljenje kotla.
9 Okretanjem ručice za biranje grejanja automatski se na ekranu
prikazuje broj obrtaja izražen u stotinama (npr. 25 = 2500 g/min).
Funkcija prikaza parametara kalibracije uključuje se kada je birač
funkcija u položaju leto ili zima pritiskom na dugme CO (A - sl. 16)
koje se nalazi na kartici, bez obzira na to da li je poslat zahtev za
grejanje ili ne. Funkciju nije moguće uključiti ako je povezan daljinski
upravljač.
Uključivanjem funkcije parametri kalibracije prikazuju se dole
navedenim redom, svaki se prikazuje otprilike 2 sekunde. Uz svaki
parametar prikazuje se odgovarajuća ikona i broj obrtaja ventilatora
izražen u stotinama.
• Maksimalno
• Minimalno
• Maksimum grejanja
• Lagano paljenje
• Podešeni maksimum grejanja
3.1 - Kalibracija ventila za gas
• Priključite kotao na električno napajanje
• Otvorite slavinu za dovod plina
• Okrenite birač funkcija na OFF/RESET (uključeno/ponovno
podešavanje) (ekran isključen)
• Skinite omotač i okrenite kontrolnu tablu
• Odvijte vijke za pričvršćivanje poklopca da biste pristupili
priključnici
• Jednom pritisnite dugme “CO” (A - sl. 16)
9 Električni delovi pod naponom.
• Pričekajte da se gorionik upali. Na ekranu se prikazuje „ACO”.
Kotao radi na maksimalnoj snazi grejanja. Funkcija „analiza
sagorevanja” ostaje uključena ograničeno vreme od 15 min; u
slučaju dostizanja temperature potisa od 90 °C dolazi do gašenja
gorionika. Ponovo će se upaliti kada ta temperatura padne ispod
78°C.
• Skinite vijke (A - sl. 18) i poklopac (B - sl. 18) vazdušne komore
• Umetnite adapter senzora za analizu, koji se nalazi u omotu sa
dokumentacijom, u otvor predviđen za analizu sagorevanja (C -
sl. 18)
• Umetnite senzor za analizu dimnih gasova u adapter
• Pritisnite drugi put „analiza izgaranja” kako biste dostigli broj
obrtaja koji odgovara maksimalnoj sanitarnoj snazi (pogledajte
tabelu za različite vrste gasova)
• Proverite vrednost CO2: (pogledajte tabelu za različite vrste
gasova) ako taj broj nije u skladu sa onim što je navedeno u
tabeli, okrećite vijak za podešavanje maksimuma ventila za gas
(A - sl. 19)
• Pritisnite treći put dugme „analiza sagorevanja” kako biste dostigli
broj obrtaja koji odgovara minimalnoj snazi (pogledajte tabelu za
različite vrste gasova).
