START CONDENS 25 - 29 Kis
• Odvijte vijke (A - sl. 9) kojima je pričvršćen omotač
• Pomerite napred, a zatim na gore osnovu omotača kako biste ga
skinuli sa okvira
• Odvijte vijke (B - sl. 10) kojima je pričvršćena kontrolna tabla
• Okrenite kontrolnu tablu napred
• Okrenite za oko dva obrtaja vijak otvora za pritisak ispred ventila
za gas (C - sl. 17) i spojite ga na manometar
• Uključite električno napajanje kotla okretanjem glavnog prekidača
instalacije na „uključeno”
• Stavite birač funkcija na leto
• Okrenite birač za temperaturu sanitarne vode na maksimum
• Otvorite slavinu za toplu vodu na maksimalni protok
• Sa gorionikom uključenim na maksimalnu snagu, proverite da li je
pritisak gasa između minimalne i nominalne vrednosti napajanja
navedenih u tabeli za različite vrste gasova
• Zatvorite slavinu za toplu vodu
• Odvojite manometar i ponovno zavijte vijak otvora za pritisak
ispred ventila za gas.
Provera sagorevanja
Za preuzimanje analiza sagorevanja potrebno je slediti sledeća
uputstva:
• Postavite glavni prekidač instalacije na isključeno
• Odvijte vijke (A - sl. 9) kojima je pričvršćen omotač
• Pomerite napred, a zatim na gore osnovu omotača kako biste ga
skinuli sa okvira
• Odvijte vijak (B - sl. 10) kojim je pričvršćena kontrolna tabla
• Okrenite kontrolnu tablu prema sebi
• Odvijte vijke za pričvršćivanje (C - sl. 11) kako biste pristupili
priključnici
• Pomoću odvijača koji je isporučen sa uređajem, pritisnite dugme
CO (sl. 16)
9 Električni delovi pod naponom.
• Pričekajte da se gorionik upali. Na ekranu se prikazuje „ACO”,
kotao radi na maksimalnoj snazi grejanja
• Skinite vijke i poklopac vazdušne komore
• Umetnite adapter senzora za analizu, koji se nalazi u omotu sa
dokumentacijom, u otvor predviđen za analizu sagorevanja
• Umetnite senzor za analizu dimnih gasova u adapter
• Proverite da li odgovaraju vrednosti CO
2
onima navedenim u tabeli
za različite vrste gasova, ako se prikazana vrednost ne podudara,
pristupite izmeni kako je navedeno u poglavlju „Kalibracija ventila
za gas”.
• Izvršite proveru izgaranja.
Nakon toga:
• Izvucite senzore iz analizatora i zatvorite otvore za analizu
sagorevanja odgovarajućim vijkom
• Zatvorite kontrolnu tablu i ponovno postavite omotač
9 senzor za analizu dimnih gasova se mora gurnuti sve dok se ne
uglavi.
9 I u fazi analize sagorevanja ostaje omogućena funkcija gašenja
kotla kada temperatura vode dostigne maksimalno ograničenje
od oko 90 °C.
Po završetku provera:
• Okrenite birač funkcija u skladu sa željenom vrstom rada

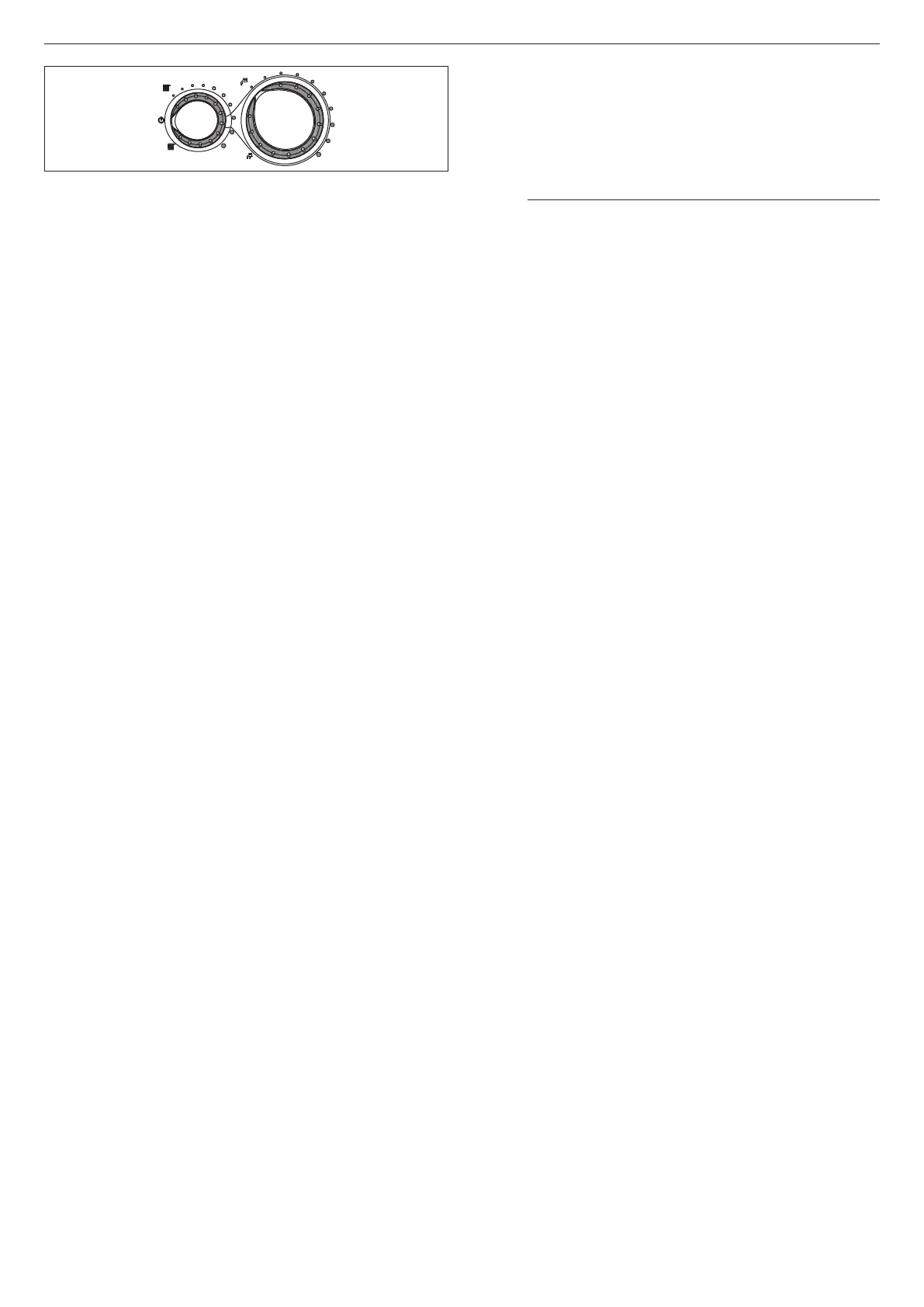

• Podesite birače (2 i 3) u skladu sa zahtevima korisnika.
9 Kotlovi START CONDENS Kis se isporučuju za rad na metan
(G20) i fabrički su podešeni u skladu sa navedenim podacima na
nazivnoj pločici, stoga nije potrebno obavljati zahvate kalibracije.
9 Sve provere sme da obavlja isključivo Servisna služba.
2.14 - Podešavanje termoregulacije
Termoregulacija radi samo kad je spojen spoljašnji senzor, međutim,
nakon što se jednom ugradi, spojite spoljašnji senzor- dodatni pribor
na zahtev - na odgovarajuće priključke predviđene na priključnici
kotla. U tom se slučaju omogućava funkcija TERMOREGULACIJE.
Odabir krive kompenzacije
Krivulja kompenzacije grejanja predviđa održavanje teorijske
temperature od 20°C u prostoriji za spoljašnje temperature između
+20°C i –20°C. Odabir krivulje zavisi od minimalne planirane
spoljašnje temperature (te stoga od geografskog položaja) i od
planirane temperature polaza (te stoga od vrste instalacije), a
pažljivo je izračunava instalater prema sledećoj formuli:
KT =
T. planirani polaz - Tshift
20 - T. minimalna planirana spoljašnja temperatura
Tshift = 30°C standardne instalacije
25°C podne instalacije
Ako je rezultat računanja vrednost između dve krivulje, preporučuje
se odabir krivulje kompenzacije koja je bliža dobijenoj vrednosti.
Primer: ako vrednost dobijena proračunom iznosi 1.3, to se nalazi
između krive 1 i krive 1.5. U tom slučaju odaberite bližu krivulju
odnosno 1.5. Odabir KT treba obaviti putem trimera P3 koji se nalazi
na kartici (pogledajte višežičnu električnu šemu).
Za pristup P3:
• Skinite omotač,
• Odvijte vijak za pričvršćivanje kontrolne table
• Okrenite kontrolnu tablu prema sebi
• Odvijte vijke za pričvršćivanje poklopca priključnice
• Odvojite poklopac kartice
9 Električni delovi pod naponom.
Podesive vrednosti KT su sledeće:
• standardna instalacija: 1,0-1,5-2,0-2,5-3,0
• podna instalacija 0,2 - 0,4 - 0,6 - 0,8
• i prikazuju se na ekranu oko 3 sekunde nakon okretanja trimera
P3.
Vrsta zahteva za grejanje
Ako je na kotao spojen sobni termostat (PREMOSNIK JP6 nije
umetnut)
Zahtev za toplotom se šalje zatvaranjem kontakta termostata
temperature u prostoriji, a otvaranjem kontakta određuje se gašenje.
Kotao automatski izračunava temperaturu polaza, međutim korisnik
može biti u interakciji s kotlom. Delujući na interfejs radi promene
GREJANJA, korisnik neće imati na raspolaganju POTREBNU
VREDNOST GREJANJA nego vrednost koju će po želji moći da
prilagodi između 15 i 25°C. Promena ove vrednosti neće direktno
promeniti temperaturu polaza, nego deluje na proračun koji
automatski određuje vrednost temperature menjajući u sistemu
referentnu temperaturu (0 = 20°C).
Ako je na kotao spojen satni programator (PREMOSNIK JP6
umetnut)
Sa zatvorenim kontaktom senzor potisa šalje zahtev za grejanjem
na osnovu spoljašnje temperature, kako bi dobio nominalnu
temperaturu u prostoriji nivoa DAN (20 °C). Otvaranje kontakta
ne uzrokuje isključivanje, nego snižavanje (paralelno pomeranje)
klimatske krive po nivou (16°C). Na taj način se uključuje noćna
funkcija. Kotao automatski izračunava temperaturu polaza, međutim
korisnik može biti u interakciji s kotlom.
Delujući na interfejs radi promene GREJANJA, korisnik neće imati na
raspolaganju POTREBNU VREDNOST GREJANJA nego vrednost
koju će po želji moći da prilagodi između 15 i 25°C. Promena ove
vrednosti neće direktno promeniti temperaturu potisa, nego deluje
na izračunavanje koje automatski određuje vrednost temperature
menjajući u sistemu referentnu temperaturu (0 = 20°C, za nivo DAN;
16 °C za nivo NOĆ).
Ostaje mogućnost da instalater, na osnovu svog iskustva, izabere
druge krive.
