Riello 20114907 - Ρυθμίσεις

145
ΕΛΛΗΝΙΚΑ
• Ξεβιδώστε τη βίδα στερέωσης του πίνακα
• Περιστρέψτε τον πίνακα προς την πλευρά σας
• Ξεβιδώστε τις βίδες στερέωσης του καπακιού της κλεμοσειράς.
• Αποσυνδέστε το καπάκι της κάρτας
9 Ηλεκτρικά μέρη υπό τάση.
Οι τιμές ΚΤ που μπορούν να ρυθμιστούν είναι οι ακόλουθες:
• Τυπική εγκατάσταση: 1,0-1,5-2,0-2,5-3,0
• Επιδαπέδια εγκατάσταση 0,2-0,4-0,6-0,8
• και θα εμφανιστούν στην οθόνη για περίπου 3 δευτερόλεπτα μετά
την περιστροφή του ρυθμιστή (trimmer) P3.
Τύπος αιτήματος θερμότητας
Αν στο λέβητα συνδέεται ένας θερμοστάτης χώρου
(ΒΡΑΧΥΚΥΚΛΩΤΗΡΑΣ JP6 μη τοποθετημένος)
Το αίτημα θερμότητας πραγματοποιείται με κλείσιμο της επαφής του
θερμοστάτη χώρου, ενώ το άνοιγμα της επαφής προκαλεί το σβήσι-
μο. Η θερμοκρασία παροχής υπολογίζεται αυτόματα από το λέβητα,
ο χρήστης μπορεί ωστόσο να παρέμβει στο λέβητα. Παρεμβαίνοντας
στη διεπαφή για να τροποποιήσει τη ΘΕΡΜΑΝΣΗ δεν θα έχει διαθέ-
σιμη την τιμή του SET POINT ΘΕΡΜΑΝΣΗΣ αλλά μια τιμή που θα
μπορεί να ρυθμίσει κατά βούληση μεταξύ 15 και 25 °C. Η επέμβαση
σε αυτή την τιμή δεν τροποποιεί απευθείας τη θερμοκρασία παροχής
αλλά στον υπολογισμό που προσδιορίζει την τιμή αυτόματα μεταβάλ-
λοντας στο σύστημα τη θερμοκρασία αναφοράς (0 = 20 °C).
Αν στο λέβητα συνδέεται ένας προγραμματιστής ωραρίου
(ΒΡΑΧΥΚΥΚΛΩΤΗΡΑΣ JP6 τοποθετημένος)
Με την επαφή κλειστή, το αίτημα για θερμότερα πραγματοποιείται από
τον αισθητήρα παροχής, με βάση την εξωτερική θερμοκρασία, προ-
κειμένου να παρέχεται ονομαστική θερμοκρασία χώρου σε επίπεδο
ΗΜΕΡΑΣ (20 °C). Το άνοιγμα της επαφής δεν προσδιορίζει το σβηστό,
αλλά μια μείωση (παράλληλη μετατόπιση) της κλιματικής καμπύλης σε
επίπεδο ΝΥΧΤΑΣ (16 °C). Με αυτόν τον τρόπο ενεργοποιείται η νυχτε-
ρινή λειτουργία. Η θερμοκρασία παροχής υπολογίζεται αυτόματα από
το λέβητα, ο χρήστης μπορεί ωστόσο να παρέμβει στο λέβητα.
Παρεμβαίνοντας στη διεπαφή για να τροποποιήσει τη ΘΕΡΜΑΝΣΗ
δεν θα έχει διαθέσιμη την τιμή του SET POINT ΘΕΡΜΑΝΣΗΣ αλλά
μια τιμή που θα μπορεί να ρυθμίσει κατά βούληση μεταξύ 15 και 25
°C. Η επέμβαση σε αυτή την τιμή δεν τροποποιεί απευθείας τη θερ-
μοκρασία παροχής αλλά στον υπολογισμό που προσδιορίζει την τιμή
αυτόματα μεταβάλλοντας στο σύστημα τη θερμοκρασία αναφοράς (0
= 20 °C, για το επίπεδο ΗΜΕΡΑΣ). 16 °C για επίπεδο ΝΥΧΤΑΣ).
Παραμένει το γεγονός ότι με βάση την εμπειρία του ο εγκαταστάτης
μπορεί να επιλέξει διαφορετικές καμπύλες.

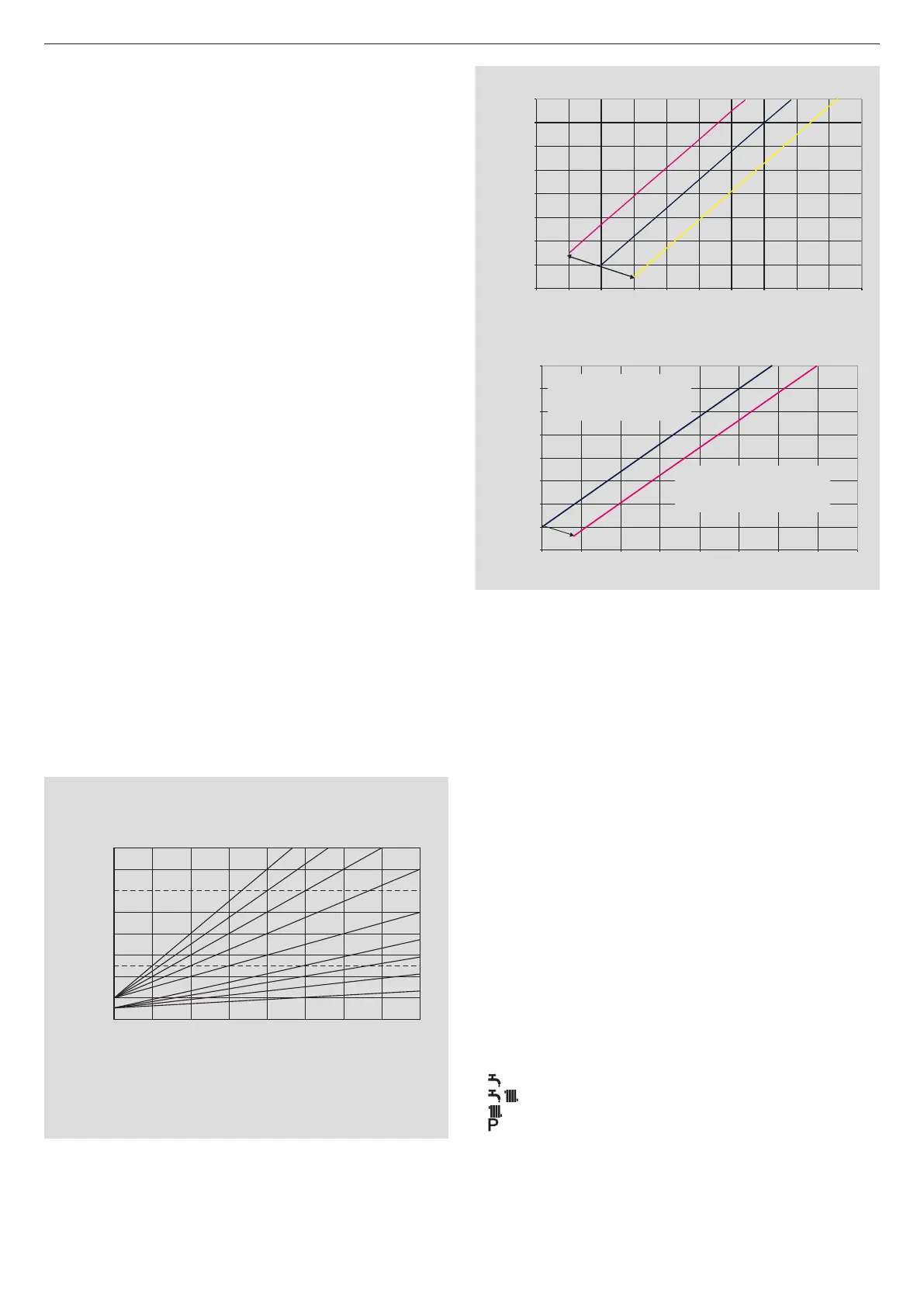

Καμπύλες θερμορύθμισης
Στην οθόνη εμφανίζεται η τιμή της καμπύλης πολλαπλασιασμέ-
νος επί 10 (π.χ. 3,0 = 30)
CURVE DI TERMOREGOLAZIONE
Temperatura esterna (˚C)
Temperatura di mandata (˚C)
20
30
40
50
60
70
80
90
100
-20
0,
2
0,
4
0,
6
0,
8
1,0
1,5
2,02,53,0
T80
T45
-15-10-505101520
Εξωτερική θερμοκρασία (°C)
Θερμοκρασία παροχής (°C)
T80 - Μέγιστη θερμοκρασία σημείου ρύθμισης θέρμανσης στά-
νταρ (βραχυκυκλωτήρας στη θέση 1 μη τοποθετημένος).
T45 - Μέγιστη θερμοκρασία σημείου ρύθμισης θέρμανσης επι-
δαπέδιας εγκατάσταση (βραχυκυκλωτήρας στη θέση 1 τοποθε-
τημένος).
Διόρθωση κλιματικής καμπύλης
20 °C
25 ° C
15 °C
10
20
30
40
50
60
70
80
90
-20-15-10-5051015202530
Εξωτερική θερμοκρασία (°C)
Θερμοκρασία παροχής (°C)
Παράλληλη νυχτερινή μείωση
Riduzione notturna PARALLELA
10
20
30
40
50
60
70
80
90
-20-15-10-505101520
Temperatura Esterna
Temperatura di
Curva climatica GIORNO
Curva climatica NOTTE
16 °C
20 °C
Εξωτερική θερμοκρασία (°C)
Κλιματική καμπύλη νύχτας
Κλιματική καμπύλη
ημέρας
Θερμοκρασία παροχής (°C)
3 - Ρυθμίσεις
Οι λέβητες START CONDENS Kis παρέχονται για λειτουργία με αέ-
ριο μεθάνιο (G20) και ρυθμίζονται ήδη από το εργοστάσιο σύμφωνα
με όσα αναγράφονται στην πλακέτα τεχνικών στοιχείων.
Αν ωστόσο χρειαστεί να κάνετε εκ νέου τις ρυθμίσεις, για παράδειγμα
μετά από μια έκτακτη συντήρηση, μετά από την αντικατάσταση της
βαλβίδας αερίου ή μετά από μια μετατροπή από αέριο μεθάνιο σε
LPG, ακολουθήστε τις διαδικασίες που περιγράφονται ακολούθως.
9 Οι ρυθμίσεις μέγιστης και ελάχιστης ισχύος, μέγιστης θέρμανσης
και αργής έναυσης, πρέπει να εκτελούνται με την υποδεικνυόμε-
νη σειρά και αποκλειστικά και μόνο από ειδικευμένο προσωπικό.
• Διακόψτε την τάση στο λέβητα.
• Τοποθετήστε τον επιλογέα θερμοκρασίας νερού στη μέγιστη τιμή
• Ξεβιδώστε τις βίδες στερέωσης της θυρίδας που υπάρχει στο κά-
λυμμα της κλέμας
• Τοποθετήστε τους βραχυκυκλωτήρες JP1 και JP3
• Τροφοδοτείστε το λέβητα
• Στην οθόνη εμφανίζεται η ένδειξη “ADJ” για περίπου 4 δευτερόλεπτα
Προχωρήστε σε τροποποίηση των ακόλουθων παραμέτρων:
• Μέγιστο απόλυτο/ζεστό νερό χρήσης
• Ελάχιστο
• Μέγιστη θέρμανση
• Αργή ανάφλεξη
Όπως περιγράφεται παρακάτω:
• Γυρίστε τον επιλογέα θερμοκρασίας νερού θέρμανσης για να ρυθ-
μίσετε την επιθυμητή τιμή
• Χρησιμοποιώντας το παρεχόμενο κατσαβίδι, πατήστε το κουμπί CO
(Α - εικ. 16) και περάστε στη διακρίβωση της επόμενης παραμέτρου.
9 Ηλεκτρικά μέρη υπό τάση.
Στην οθόνη θα ανάψουν τα ακόλουθα εικονίδια:
• κατά τη διακρίβωση του απόλυτου μέγιστου/ζεστού νερού χρήσης
• κατά τη διακρίβωση του ελάχιστου
• κατά τη διακρίβωση του μέγιστου θέρμανσης
• κατά τη διακρίβωση της αργής ανάφλεξης
Τερματίστε τη διαδικασία αφαιρώντας τους βραχυκυκλωτήρες JP1
και JP3 για να αποθηκευτούν στη μνήμη οι τιμές αυτής της ρύθμισης.
Μπορείτε να τερματίσετε τη λειτουργία ανά πάσα στιγμή χωρίς να
αποθηκευτούν στη μνήμη οι τιμές που ρυθμίστηκαν διατηρώντας τις
αρχικές τιμές:
• Αφαιρώντας τους βραχυκυκλωτήρες JP1 και JP3 πριν ρυθμιστούν
και οι 4 παράμετροι
