START CONDENS 25 - 29 Kis

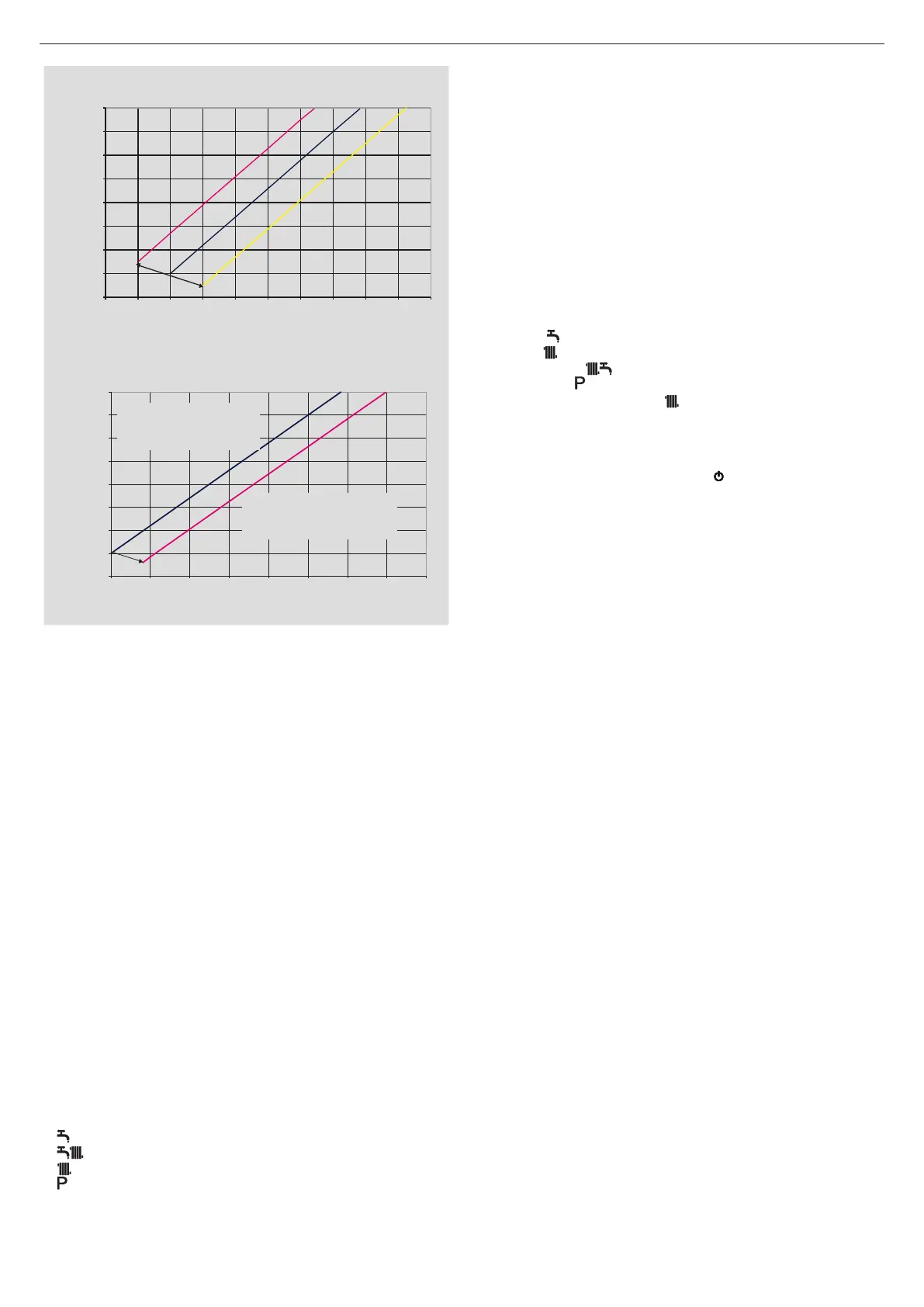

Klimatikus görbe korrekciója
20 °C
25 ° C
15 °C
10
20
30
40
50
60
70
80
90
-20-15-10-5051015202530
Külső hőmérséklet (°C)
Előremenő hőmérséklet (°C)
Éjszakai párhuzamos csökkentés
Riduzione notturna PARALLELA
10
20
30
40
50
60
70
80
90
-20-15-10-505101520
Temperatura Esterna
Temperatura di
Curva climatica GIORNO
Curva climatica NOTTE
16 °C
20 °C
Külső hőmérséklet (°C)
Éjszakai klímagörbe
Nappali klímagörbe
Előremenő hőmérséklet (°C)
3 - Beállítások
A START CONDENS Kis kazán szállításakor metángázzal (G20) tör-
ténő üzemelésre van beállítva, és a gyárban úgy vannak beszabá-
lyozva, amint ezt a műszaki adatok tartalmazó táblácska tanúsítja.
Ha azonban valamiért újra el kell végezni a beállításokat, például
rendkívüli karbantartás után, esetleg a gázszelep cseréjét követően,
vagy pedig a földgázról LPG-gázra való átállás után vagy fordítva,
az alábbiak szerint járjon el.
9 A maximális és minimális teljesítmény, valamint a fűtési maxi-
mum és a lassú gyújtás beállítása kötelezően a megjelölt sor-
rendben történhet, és kizárólag képesített szakember végezheti
azokat el.
• Áramtalanítsa a kazánt
• Állítsa a fűtési meleg víz hőmérséklet-szabályozóját a legmaga-
sabb értékre
• Csavarja ki a kapocsléc fedelén lévő ajtót rögzítő csavarokat
• Helyezze be a JP1 és JP3 jumpereket
• Táplálja be a kazánt
• A kijelző körülbelül 4 mp-re az „ADJ” feliratot mutatja
Módosítsa az alábbi paramétereket:
• Használati víz abszolút/maximum
• Minimum
• Maximális fűtés
• Lassú gyújtás
Miként az alábbiakban le van írva:
• Forgassa a fűtési meleg víz hőmérséklet-szabályozó gombot a
kívánt érték beállításához
• A mellékelt csavarhúzóval nyomja meg a CO gombot (16. ábra -
A), és szabályozza be a következő paramétert.
9 Feszültség alatt álló elektromos alkatrészek.
A kijelzőn a következő ikonok lesznek láthatóak:
• a használati víz abszolút/maximum beszabályozása során
• a minimális érték beszabályozása során
• a fűtési maximum beszabályozása során
• a lassú gyújtás beszabályozása során
Fejezze be a műveletet eltávolítva a JP1 és JP3 jumpereket, hogy
elmentse az így beállított értékeket.
Bármikor kiléphet ebből a funkcióból anélkül, hogy elmenteni a beál-
lított értékeket megtartva a kezdeti értékeket:
• Ha eltávolítja a JP1 és JP3 áthidalásokat azelőtt, hogy mind a
négy paramétert beállította volna
• Állítsa a funkcióválasztót OFF/RESET állásba
• Aktiválása után 15 perccel áramtalanítva.
9 A beszabályozás nem kapcsolja be a kazánt.
9 Ha elforgatja a fűtést kiválasztó gombot, automatikusan
megjelenik a kijelzőn a századértékben kifejezett fordulatszám
(pl. 25= 2500 ford/perc).
A beszabályozási paraméterek megjelenítési funkciója téli vagy
nyári állásban lévő üzemmódválasztó kapcsolóval elindul, ha meg-
nyomja a CO gombot (16. ábra – A), amely a kártyán található füg-
getlenül attól, hogy van-e vagy nincs hőigény. Ez a funkció nem ak-
tiválható, ha távvezérlésre van csatlakoztatva.
A funkciót aktiválva a beszabályozási paraméterek az alább látható
sorrendben jelennek meg mindegyik 2 mp-re. Minden paraméternél
látható a rá vonatkozó ikon és a századértékben kifejezett ventilá-
tor-fordulatszám:
• Maximum
• Minimum
• Maximális fűtés
• Lassú gyújtás
• Maximális szabályozott fűtés
3.1 - Gázszelep beszabályozása
• A kazánt áram alá kell helyezni
• Nyissa ki a gázcsapot
• Állítsa a funkcióválasztót OFF/RESET állásba (kikapcsolt kijelző)
• Vegye le a köpenyt és forgassa el a műszerfalat
• Csavarja ki a fedélrögzítő csavarokat, hogy hozzáférjen a kapocs-
léchez.
• Nyomja meg egyszer a "CO" gombot (A - 16. ábra)
9 Feszültség alatt álló elektromos alkatrészek.
• Várjon, amíg az égő bekapcsol. A kijelzőn az „ACO” felirat látható.
A kazán maximális fűtési teljesítményen üzemel. Az „ égéselem-
zés” üzemmód maximum 15 percig marad aktív; amennyiben az
előremenő hőmérséklet eléri a 90 °C-ot, kikapcsol az égő. Akkor
fog újra bekapcsolni, ha a hőmérséklet 78 °C alá süllyed.
• Vegye ki a csavart (A - 18. ábra) és a fedelet (B - 18. ábra) a
légkamrából.
• A dokumentáció tasakjában lévő elemző szonda adapterét illesz-
sze be az égéselemzésre kialakított nyílásba (C - 18. ábra).
• Illessze be a füstgázelemző szondát az adapterbe
• Nyomja meg az „égéselemzés” gombot még egyszer, hogy elérje
a maximális használati víz teljesítménynek megfelelő fordulatszá-
mot (nézze meg a gáztáblázatot)
• Ellenőrizze a CO
2
értéket: (nézze meg a gáztáblázatot), ha az
érték nem felel meg annak, amit a táblázatban lát, állítson a gáz-
szelep maximumának szabályozó csavarán (A – 19. ábra)
• Nyomja meg az „égéselemzés” gombot harmadszor, hogy elérje a
minimális teljesítménynek megfelelő fordulatszámot (nézze meg
a gáztáblázatot).
• Ellenőrizze a CO
2
értéket: (nézze meg a gáztáblázatot), ha az
érték nem felel meg annak, amit a táblázatban lát, állítson a gáz-
szelep minimumának szabályozó csavarán (B – 19. ábra)
9 Ha a CO2 értékek nem felelnek meg a többféle gázt tartalmazó
táblázatban megadottaknak, akkor végezzen új beállítást.
• Ha ki akar lépni az „égéselemzés” funkcióból, forgassa el a
kapcsológombot
• Húzza ki a füstgázelemző szondát, és rakja vissza a kupakot.
• Zárja le a műszerfalat, és helyezze vissza a köpenyt
• Az „égéselemzés” funkció automatikusan kikapcsol, ha a kártya
riasztást hoz létre. Ha rendellenesség lép fel az égéselemzési
szakasz során, végezze el a kioldási műveletet
4 - Range rated
Ez a készülék hozzáigazítható az adott fűtési rendszer hőigényé-
hez, ugyanis a maximális hőteljesítmény a kazán fűtési üzemmódjá-
ban beállítható a szükséglet szerint.
• Áramtalanítsa a kazánt
• Állítsa a fűtési meleg víz hőmérséklet-szabályozóját a legmaga-
sabb értékre
• Vegye le a köpenyt, és forgassa el a műszerfalat (nézze meg az
előző fejezeteket az ábrák részleteihez)
• Csavarja ki a kapocsléc fedelén lévő ajtót rögzítő csavarokat
• Illessze be a JP1 jumpert
• Táplálja be a kazánt
