12
START CONDENS 25 - 29 Kis

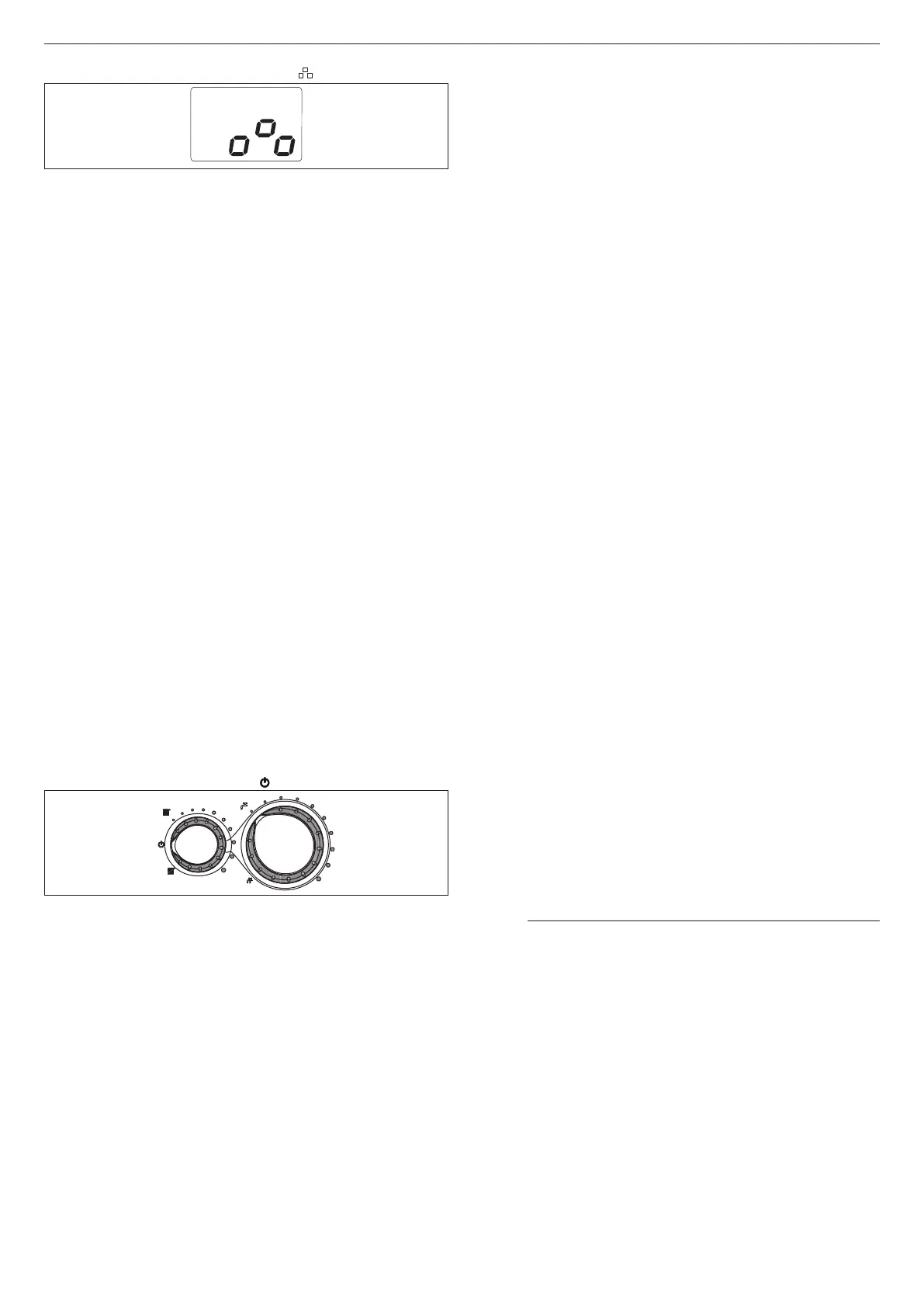

• Sul display viene visualizzato il simbolo .
Per interrompere il ciclo di sfiato automatico agire come segue:
• Accedere alla scheda elettronica rimuovendo il mantello, ruotando
il cruscotto verso sé e aprendo la copertura morsettiera (fig. 16)
Successivamente:
• Utilizzando il cacciavite fornito a corredo, premere il pulsante CO
(fig. 16).
• Parti elettriche in tensione.
Per l’accensione della caldaia è necessario, effettuare le seguenti
operazioni:
• Alimentare elettricamente la caldaia
• Aprire il rubinetto del gas, per permettere il flusso del combustibile
• Regolare il termostato ambiente alla temperatura desiderata
(~20°C)
• Ruotare il selettore di funzione nella posizione desiderata.
2.13 - Controlli durante e dopo la prima messa in
servizio
A seguito della messa in servizio, verificare che la caldaia
START CONDENS Kis esegua correttamente le procedure di avvia-
mento e successivo spegnimento agendo su:
• Selettore di funzione
• Taratura del selettore temperatura acqua riscaldamento e del se-
lettore temperatura acqua sanitario
• Temperatura richiesta in ambiente (intervenendo sul termostato
ambiente o sul programmatore orario)
Verificare il funzionamento in sanitario aprendo un rubinetto dell’ac-
qua calda con il selettore di funzione sia in modo estate che in modo
inverno che in modo inverno con preriscaldo.
Verificare l’arresto totale della caldaia posizionando l’interruttore ge-
nerale dell’impianto su “spento”.
Dopo qualche minuto di funzionamento continuo da ottenersi posi-
zionando l’interruttore generale dell’impianto su “acceso”, il selettore
di funzione su estate e mantenendo aperta l’utenza sanitaria, i le-
ganti e i residui di lavorazione evaporano e sarà possibile effettuare:
• il controllo della pressione del gas di alimentazione
• il controllo della combustione.
Controllo della pressione del gas di alimentazione
• Portare il selettore di funzione su per spegnere la caldaia
• Svitare le viti (A - fig. 9) di fissaggio del mantello
• Spostare in avanti e poi verso l’alto la base del mantello per sgan-
ciarlo dal telaio
• Svitare la vite di fissaggio (B - fig. 10) del cruscotto
• Ruotare il cruscotto in avanti
• Svitare di circa due giri la vite della presa di pressione a monte
della valvola gas (C - fig. 17) e collegarvi il manometro
• Alimentare elettricamente la caldaia posizionando l’interruttore
generale dell’impianto su “acceso”
• Portare il selettore di funzione su estate
• Ruotare il selettore di temperatura acqua sanitaria al massimo
• Aprire un rubinetto dell’acqua calda alla massima portata
• Verificare a bruciatore acceso alla massima potenza che la pres-
sione del gas sia compresa tra i valori di pressione minima e no-
minale di alimentazione indicati nella tabella multigas
• Chiudere il rubinetto dell’acqua calda
• Scollegare il manometro e riavvitare la vite della presa di pressio-
ne a monte della valvola gas.
Controllo della combustione
Per effettuare l’analisi della combustione eseguire le seguenti
operazioni:
• Posizionare l’interruttore generale dell’impianto su spento
• Svitare le viti (A - fig. 9) di fissaggio del mantello
• Spostare in avanti e poi verso l’alto la base del mantello per sgan-
ciarlo dal telaio
• Svitare la vite (B - fig. 10) di fissaggio del cruscotto
• Ruotare il cruscotto verso di sé
• Svitare le viti di fissaggio (C - fig. 11) per accedere alla morsettiera
• Utilizzando il cacciavite fornito a corredo, premere una volta il pul-
sante “CO” (fig. 16)
9 Parti elettriche in tensione.
• Attendere l’accensione del bruciatore. Il display visualizza “ACO”,
la caldaia funziona alla massima potenza riscaldamento
• Rimuovere la vite e il coperchietto sulla cassa aria
• Inserire l’adattatore sonda analisi presente nella busta documen-
tazione nel foro preposto all’analisi combustione
• Inserire la sonda analisi fumi all’interno dell’adattatore
• Verificare che i valori di CO
2
corrispondano a quelli indicati nella
tabella multigas, se il valore visualizzato è differente procedere
alla modifica come indicato nel capitolo “Taratura valvola gas”.
• Effettuare il controllo della combustione.
Successivamente:
• Rimuovere le sonde dell’analizzatore e chiudere le prese per l’a-
nalisi combustione con l’apposita vite
• Chiudere il cruscotto e riposizionare il mantello
9 La sonda per l’analisi dei fumi deve essere inserita fino ad arri-
vare in battuta.
9 Anche durante la fase di analisi combustione rimane inserita la
funzione che spegne la caldaia quando la temperatura dell’ac-
qua raggiunge il limite massimo di circa 90 °C.
A controlli terminati:
• Posizionare il selettore di funzione a seconda del tipo di funziona-
mento desiderato
• Regolare i selettori (2 e 3) secondo le esigenze del cliente.
9 Le caldaie START CONDENS Kis vengono fornite per il funzio-
namento a gas metano (G20) e sono già regolate in fabbrica
secondo quanto indicato nella targhetta tecnica, quindi non ne-
cessitano di alcuna operazione di taratura.
9 Tutti i controlli devono essere eseguiti esclusivamente dal Servi-
zio Tecnico di Assistenza.
2.14 - Impostazione della termoregolazione
La termoregolazione funziona solo con sonda esterna collegata,
pertanto una volta installata, collegare la sonda esterna - accessorio
a richiesta - alle apposite connessioni previste sulla morsettiera di
caldaia. In tal modo si abilita la funzione di TERMOREGOLAZIONE.
Scelta della curva di compensazione
La curva di compensazione del riscaldamento provvede a mante-
nere una temperatura teorica di 20°C in ambiente per temperature
esterne comprese tra +20°C e -20°C. La scelta della curva dipende
dalla temperatura esterna minima di progetto (e quindi dalla località
geografica) e dalla temperatura di mandata progetto (e quindi dal
tipo di impianto) e va calcolata con attenzione da parte dell’installa-
tore, secondo la seguente formula:
KT =
T. mandata progetto - Tshift
20 - T. esterna minima progetto
Tshift = 30°C impianti standard
25°C impianti a pavimento
Se dal calcolo risulta un valore intermedio tra due curve, si consiglia
di scegliere la curva di compensazione più vicina al valore ottenuto.
Esempio: se il valore ottenuto dal calcolo è 1.3, esso si trova tra la
curva 1e la curva 1.5. In questo caso scegliere la curva più vicina
cioè 1.5. La selezione del KT deve essere effettuata agendo sul
trimmer P3 presente sulla scheda (vedi schema elettrico multifilare).
Per accedere a P3:
• Rimuovere il mantello,
• Svitare la vite di fissaggio del cruscotto
• Ruotare il cruscotto verso sé
• Svitare le viti di fissaggio del coperchietto morsettiera
• Sganciare la copertura scheda
9 Parti elettriche in tensione.
I valori di KT impostabili sono i seguenti:
• impianto standard: 1,0-1,5-2,0-2,5-3,0
• impianto a pavimento 0,2-0,4-0,6-0,8
• e verranno visualizzati sul display per una durata di circa 3 secon-
di dopo la rotazione del trimmer P3.
