START CONDENS 25 - 29 Kis
2.8 - Priključek za plin
Priklop kotlov START CONDENS Kis na plinsko napeljavo mora biti
izveden v skladu z veljavnimi namestitvenimi predpisi.
Pred izvedbo priklopa morate obvezno preveriti, da:
• vrsta plina ustreza tisti, za katero je bila naprava pripravljena,
• so cevi dobro očiščene.
9 Napeljava za napajanje s plinom mora biti ustrezna zmogljivosti
kotla in mora biti opremljena z vsemi varnostnimi ter nadzornimi
napravami, ki jih predpisujejo veljavni predpisi. Priporočljiva je
uporaba filtra ustrezne velikosti.
9 Po končani namestitvi preverite, da so vsi spoji pravilno zates-
njeni.

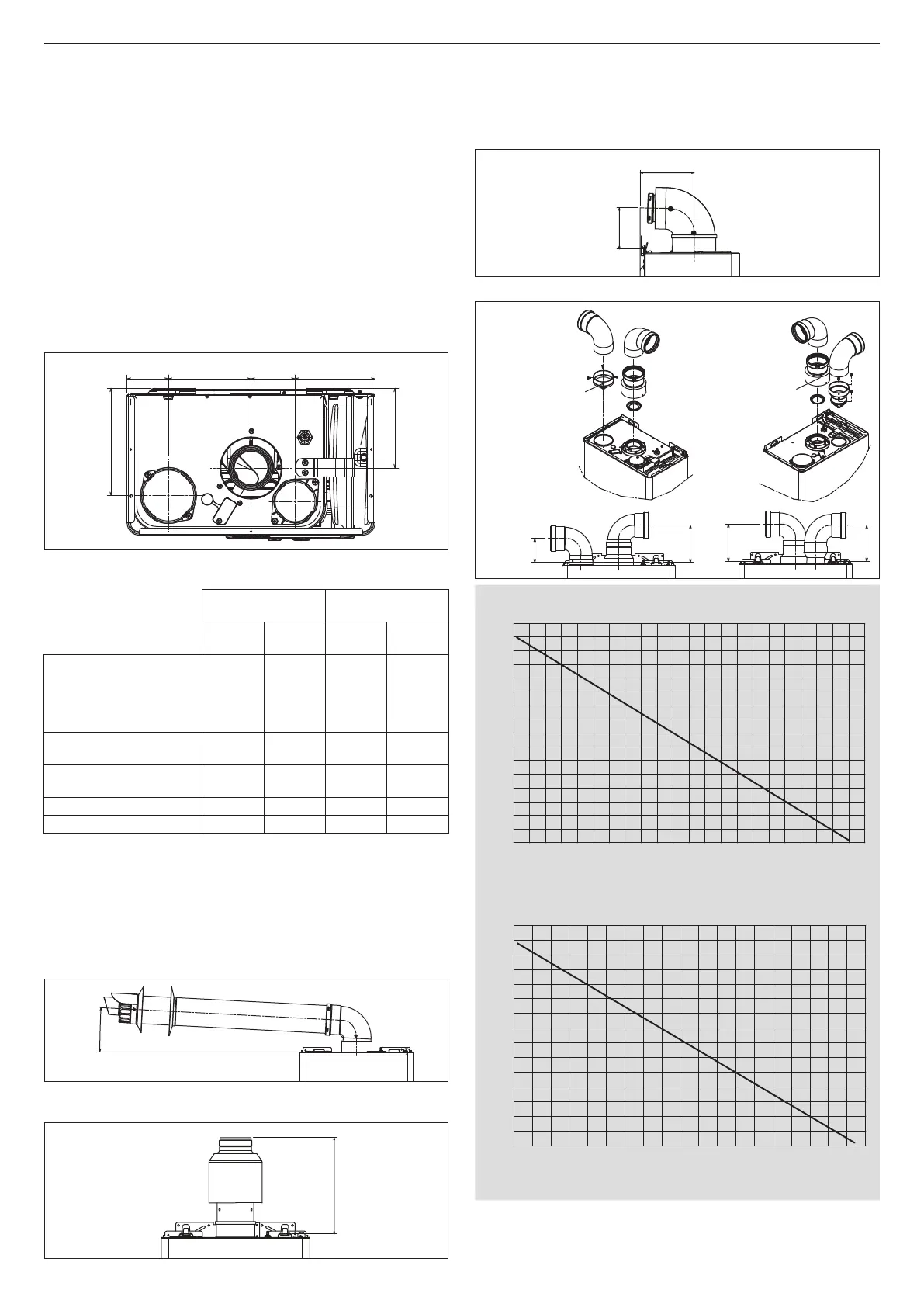

2.9 - Odvajanje dimnih plinov in dovajanje
zgorevalnega zraka
9 Maksimalna dolžina kanalov, ki se nanašajo na sistem dimnih
plinov je na voljo v katalogu.
67,5 135 72 130,5
130
175
Tabela dolžin dovodnih / odvodnih cevi
Največja ravna
dolžina
Padec tlaka
25 Kis 29 Kis
Koleno
45°
Koleno
90°
Vod za odvajanje
dimnih plinov Ø 80 mm
(montaža z "nadtlačno
odprto komoro") (tip
B23P-B53P)
70 m 65 m 1 m 1,5 m
Soosni vod Ø 60-100 mm
(vodoraven)
5,85 m 4,85 m 1,3 m 1,6 m
Soosni vod Ø 60-100 mm
(pokončen)
6,85 m 5,85 m 1,3 m 1,6 m
Soosni vod Ø 80-125 mm 15,3 m 12,8 m 1 m 1,5 m
Deljen vod Ø 80 mm 45+45 m 40+40 m 1 m 1,5 m
9 Ravna dolžina se meri vključno s prvim zavojem (priključitev v
kotlu), priključnimi sponkami in spoji. Izjema je vertikalni koa-
ksialni kanal Ø 60-100 mm, katerega ravna dolžina ne vključuje
zavojev.
9 Obvezna je uporaba specifičnih cevi.
9 Neizolirani odvodi dimnih plinov so potencialni vir nevarnosti.
9 Uporaba voda večje dolžine po povzročila izgubo moči kotla.
9 Vod za odvajanje dimnih plinov mora imeti nagib 3° proti kotlu.
3°
Vod za odvajanje dimnih plinov Ø 80 mm (montaža z
"nadtlačno odprto komoro") (tip B23P-B53P)
262,5
Za to konfiguracijo morate namestiti namenski adapterski komplet.
Koaksialne vode lahko obrnete v smeri, ki najbolje ustreza zahte-
vam montaže. Pri montaži sledite navodilom, ki ste jih prejeli skupaj
s posebnim kompletom za kondenzacijske kotle.
Koaksialni vodi Ø 60-100 mm
130
100
Deljeni vodi Ø 80 mm
134
134
87
129
Komplet adapterja
vhoda Ø 80 mm
Komplet adapterja
vhoda s Ø 60 na
Ø 80 mm
Največja dolžina cevi Ø 80 mm - 25 KIS
0
10
20
30
40
50
60
70
80
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110
Dolžina sesalnega voda (m)
Dolžina odvodne cevi (m)
Največja dolžina cevi Ø 80 mm - 29 KIS
0
10
20
30
40
50
60
70
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
Dolžina sesalnega voda (m)
Dolžina odvodne cevi (m)
