SLOVENŠČINA
• Odvijte pritrdilni vijak (B - slika 10) krmilne plošče
• Krmilno ploščo obrnite proti sebi
• Odvijte pritrdilne vijake (C - slika 11) za dostop do spojnega bloka
• Uporabite izvijač, ki je priložen v opremi, enkrat pritisnite gumb
CO (slika 16)
9 Električni deli pod napetostjo.
• Počakajte na vžig gorilnika. Zaslon prikaže “ACO”, kotel deluje z
največjo močjo ogrevanja
• Odstranite vijak in pokrovček na zračni komori
• Vstavite adapter tipala za analiziranje, ki se nahaja v ovitku z do-
kumentacijo, v odprtino za analiziranje zgorevanja
• V adapter vstavite tipalo za analiziranje dimnih plinov
• Preverite, da so vrednosti CO
2
skladne z navedenimi v tabeli pli-
nov; če se prikazana vrednost razlikuje, opravite spremembe, kot
je navedeno v poglavju "Umerjanje plinskega ventila".
• Opravite kontrolo zgorevanja.
Nato opravite naslednje:
• Odstranite tipala analizatorja in zaprite odprtine za analizo zgore-
vanja z namenskim vijakom
• Zaprite krmilno ploščo in namestite plašč
9 Tipalo za analiziranje dimnih plinov se mora vstaviti do konca.
9 Tudi med fazo analiziranja zgorevanja ostane vklopljena funkci-
ja, ki kotel izklopi v primeru, ko temperatura vode doseže zgornjo
mejo približno 90 °C.
Po opravljenih kontrolah:
• Izbirno stikalo delovanja postavite skladno z želenim načinom de-
lovanja
• Nastavite izbirni stikali (2 in 3) glede na zahteve stranke.
9 Kotli START CONDENS Kis se dobavljajo za delovanje z ze-
meljskim plinom (G20) in so tovarniško nastavljeni, kot je na-
vedeno na tehnični tablici, zato ni potrebno opraviti nobenega
umerjanja.
9 Vse kontrole mora opraviti izključno služba za tehnično podporo.
2.14 - Nastavitev regulacije toplote
Toplotna regulacija deluje samo s priključenim zunanjim tipalom,
zato je o montaži potrebno priključiti zunanje tipalo - dodatna opre-
ma po naročilu - na ustrezne priključke spojnega bloka kotla. Na ta
način vklopite funkcijo za TOPLOTNO REGULACIJO.
Izbira kompenzacijske krivulje
Kompenzacijska krivulja ogrevanje omogoča ohranjevanje teore-
tične temperature 20 °C v prostoru pri zunanjih temperaturah med
+20 °C in -20 °C. Izbira krivulje je odvisna od načrtovane minimalne
zunanje temperature (torej od geografske lokacije) in načrtovane
temperature na dovodu (torej odvisno od vrste sistema), ki jo mora
inštalater natančno izračunati v skladu z naslednjo formulo:
KT =
T. na dovodu po projektu - Tshift
20 - minimalna zunanja T. projekta
Tshift = 30 °C za standardne sisteme
25° C za talne sisteme
Če se z izračunom dobi vmesno vrednost med dvema krivuljama
svetujemo, da se izbere kompenzacijsko krivuljo, ki je bližja ugoto-
vljeni vrednosti.
Primer: če ste z izračunom dobili vrednost 1,3, je ta med krivuljo 1
in krivuljo 1,5. V tem primeru izberite krivuljo, ki je bližja, torej 1,5.
Izbiro KT je treba opraviti z nastavitvijo trimerja P3, ki se nahaja na
kartici (glejte shemo električnih povezav).
Za dostop do P3:
• Odstranite plašč,
• Odvijte pritrdilne vijake krmilne plošče
• Krmilno ploščo obrnite proti sebi
• Odvijte pritrdilne vijake pokrova spojnega bloka
• Odklopite pokrov kartice
9 Električni deli pod napetostjo.
Vrednosti KT, ki jih lahko nastavite, so naslednje:
• standarden sistem: 1,0-1,5-2,0-2,5-3,0
• talno ogrevanje 0,2-0,4-0,6-0,8
• na zaslonu bodo prikazani približno 3 sekunde po obračanju tri-
merja P3.
Vrsta zahteve po toploti
Če je kotel povezan s sobnim termostatom (MOSTIČEK JP6 ni
vstavljen)
Zahteva po toploti se izvede z zaprtjem kontakta termostata prostora,
medtem ko se z odprtjem vzpostavi stanje izklopa. Temperaturo na
izstopu iz kotla samodejno izračuna sam kotel, uporabnik pa lahko
kljub temu vpliva na kotel. Pri uporabi vmesnika za spreminjanje
OGREVANJA ni na voljo vrednost za REFERENČNE TOČKE
OGREVANJA, ampak vrednost, ki se jo lahko poljubno spremeni v
obsegu med 15 in 25°C. S spreminjanjem vrednosti ne spreminjate
neposredno temperature na dovodu, ampak vplivate na izračun,
ki samodejno določa vrednost s spreminjanjem referenčne
temperature v sistemu (0 = 20°C).
Če je kotel povezan s časovnim programatorjem (MOSTIČEK
JP6 vstavljen)
Z zaprtim kontaktom zahtevo po toploti izvede tipalo na izstopu
iz kotla, na podlagi zunanje temperature, da se doseže nazivna
temperatura v prostoru DNEVNEGA načina (20 °C). Razklenitev
kontakta ne povzroči izklopa, ampak zmanjšanje (paralelni premik)
ogrevalne krivulje na NOČNI način (16° C). Na ta način se aktivira
nočni način delovanja. Temperaturo na izstopu iz kotla samodejno
izračuna sam kotel, uporabnik pa lahko kljub temu vpliva na kotel.
Pri uporabi vmesnika za spreminjanje OGREVANJA ni na voljo
vrednost za REFERENČNE TOČKE OGREVANJA, ampak vrednost,
ki se jo lahko poljubno spremeni v obsegu med 15 in 25°C. Poseg
v to vrednost ne neposredno spreminja temperaturo na izstopu iz
kotla, ampak vpliva na izračun, s katerim se vrednost samodejno
določi, s spremembo referenčne temperature sistem (0 = 20°C za
DNEVNI način); 16 °C za NOČNI način).
To ne vpliva na dejstvo, da monter lahko na podlagi lastnih izkušenj
lahko izbere različne krivulje.

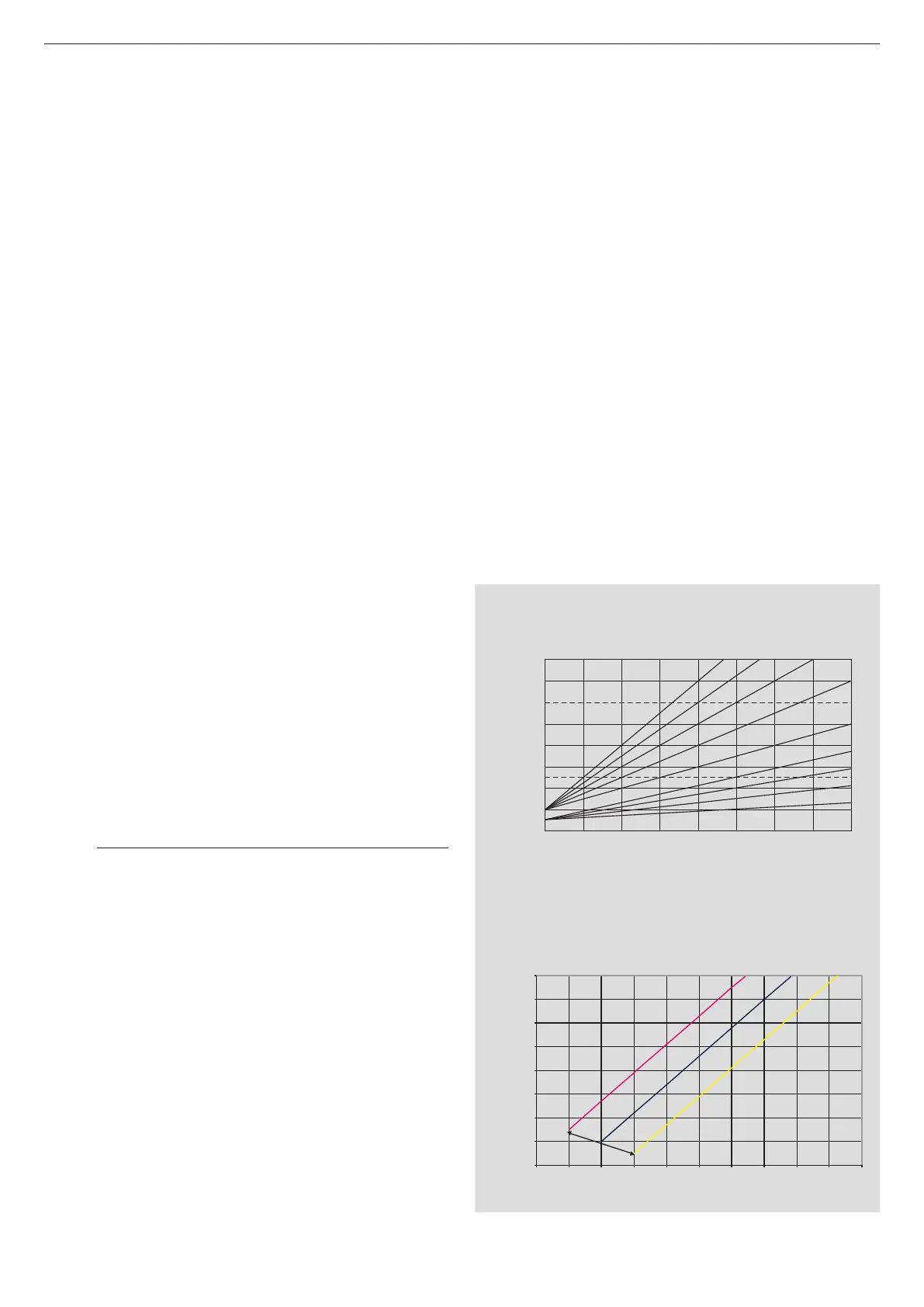

Krivulje toplotne regulacije
Na zaslonu je prikazana vrednost krivulje, pomnožena z 10
(npr. 3,0 = 30)
CURVE DI TERMOREGOLAZIONE
Temperatura esterna (˚C)
Temperatura di mandata (˚C)
20
30
40
50
60
70
80
90
100
-20
0,
0,
0,
0,
1,0
1,5
2,02,53,0
T80
T45
-15-10-505101520
Zunanja temperatura (°C)
Temperatura na izstopu (°C)
T80 - Referenčna vrednost najvišje temperature ogrevanja s
standardnimi sistemi (mostiček poz. 1 ni vstavljen).
T45 - Referenčna vrednost najvišje temperature talnega ogre-
vanja (mostiček poz. 1 je vstavljen).
Popravek ogrevalne krivulje
20 °C
25 ° C
15 °C
10
20
30
40
50
60
70
80
90
-20-15-10-5051015202530
Zunanja temperatura (°C)
Temperatura na izstopu (°C)
