ROMÂNĂ

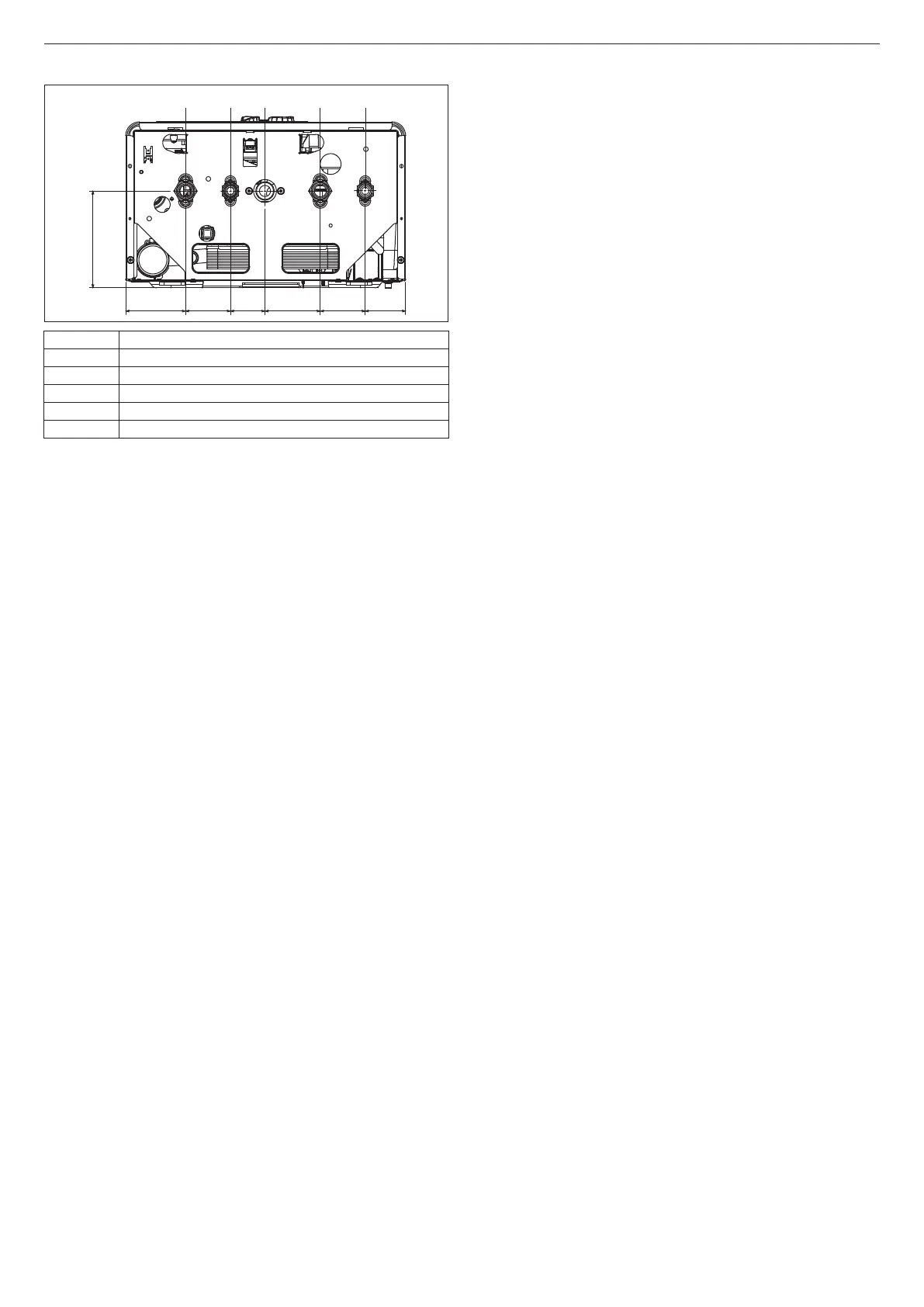

Conexiuni hidraulice
86,5
140
65 50 80 65
M AC G R AF
58,5
M Tur încălzire
AC Ieşire apă caldă
G Gaz
R Retur încălzire
AF Intrare apă rece
SC Evacuare condens
Se recomandă să racordaţi centrala la instalaţii introducând, pe lân-
gă robinetul de interceptare a apei menajere, şi robinetele de inter-
ceptare pentru instalaţia de încălzire; în acest scop sunt disponibile
kitul cu robinete pentru încălzire şi kitul cu robinete pentru încălzire
cu filtru.
9 Alegerea şi instalarea componentelor instalaţiei sunt încredin-
ţate instalatorului, care va trebui să acţioneze conform bunelor
practici şi legislaţiei în vigoare.
Colectarea condensului (fig. 7)
Instalaţia trebuie să fie realizată astfel încât să se evite îngheţul con-
densului produs de centrală (de exemplu, prin izolare). Se recoman-
dă instalarea unui colector de evacuare din polipropilenă, disponibil
în comerţ, în partea inferioară a centralei - efectuând un orificiu Ø
42 - astfel cum este indicat în figură.
Poziţionaţi tubul flexibil de evacuare a condensului din dotarea cen-
tralei, conectând colectorul (sau alt dispozitiv de racordare care per-
mite verificarea) şi evitând să creaţi pliuri în care s-ar putea acumula
condens care, ulterior, poate să îngheţe.
Producătorul centralei nu este responsabil pentru eventualele dau-
ne cauzate de lipsa sistemului de transport al condensului sau de
îngheţarea centralei.
Conducta de conectare a evacuării trebuie să fie etanşă, securizată
şi protejată în mod corespunzător împotriva riscurilor de îngheţ.
Înainte de punerea în funcţiune a aparatului, asiguraţi-vă de posibi-
litatea de evacuare directă a condensului.
2.5 - Instalarea sondei externe (furnizate ca accesoriu)
Funcţionarea corectă a sondei externe este fundamentală pentru
buna funcţionare a controlului climatic.
Instalarea şi racordarea sondei externe
Sonda trebuie instalată pe un perete exterior al clădirii care trebuie
încălzită, având grijă să respectaţi următoarele instrucţiuni:
• Trebuie montată pe faţada cea mai expusă la vânt, perete spre
NORD sau NORD-VEST, evitând expunerea directă la razele soa-
relui;
• Trebuie montată la aproximativ 2/3 din înălţimea faţadei;
• Nu trebuie să se afle în apropierea uşilor, geamurilor, conductelor
de evacuare a aerului ori în spatele hornurilor sau al altor surse
de căldură.
Conexiunea electrică la sonda externă va fi efectuată cu un cablu
bipolar cu secţiunea cuprinsă între 0,5 şi 1 mm
2
, achiziţionat sepa-
rat, cu o lungime de maxim 30 de metri. Nu este necesar să respec-
taţi polaritatea cablului pe care îl conectaţi la sonda externă. Evitaţi
efectuarea de îmbinări pe acest cablu; în cazul în care sunt necesa-
re, trebuie izolate şi protejate în mod adecvat.
Eventualul circuit al cablului de racordare trebuie să fie separat de
cablurile de tensiune (230 V a.c.).
Fixarea pe perete a sondei externe (fig. 8)
Sonda va fi aşezată pe o porţiune de perete fără denivelări; în caz
de cărămizi la vedere sau de perete neregulat, trebuie să găsiţi o
suprafaţă de contact pe cât posibil netedă.
• Deşurubaţi capacul de protecţie superior din plastic, rotindu-l în
sens antiorar.
• Identificaţi locul de fixare pe perete şi executaţi găurile pentru di-
blurile cu grosimea de 5x25.
• Introduceţi diblul în gaură.
• Scoateţi placa din locaş.
• Fixaţi cutia pe perete utilizând şurubul din dotare.
• Agăţaţi clema de fixare şi strângeţi şurubul.
• Deşurubaţi piuliţa canalului de cablu, introduceţi cablul de conexi-
une al sondei şi conectaţi-l la borna electrică.
Pentru conexiunea electrică a sondei externe la centrală, consultaţi
capitolul „Conexiuni electrice”.
9 Nu uitaţi să închideţi bine canalul de cablu pentru a evita ca umi-
ditatea aerului să intre prin deschizătura acestuia.
• Introduceţi din nou placa în locaş.
• Închideţi capacul de protecţie superior din plastic, rotindu-l în sens
orar. Strângeţi foarte bine canalul de cablu.
2.6 - Conexiuni electrice
Centralele START CONDENS Kis ies din fabrică complet cablate şi
necesită doar conectarea la reţeaua de alimentare electrică (utili-
zând cablul de alimentare din dotare) şi termostatul de ambient (TA)
şi/sau programatorul orar, care se efectuează la bornele aferente.
• Aduceţi întrerupătorul general al instalaţiei în poziţia de oprire.
• Desfiletaţi şuruburile (A - fig. 9) de fixare a carcasei.
• Deplasaţi înainte şi apoi în sus baza carcasei pentru a o desprin-
de din cadru.
• Desfiletaţi şuruburile de fixare (B - fig. 10) de pe panoul de co-
mandă.
• Rotiţi în faţă panoul.
• Desfaceţi şuruburile de fixare (C - fig. 11) pentru a avea acces la
cutia cu borne.
9 Intrare termostat de ambient de siguranţă la joasă tensiune (con-
tact fără potenţial).
9 În cazul alimentării fază-fază, verificaţi cu un tester care din cele
două fire are potenţial mai mare faţă de masă şi conectaţi-l la L
şi, în mod similar, conectaţi firul rămas la N.
9 Centrala poate să funcţioneze cu alimentare fază-nul sau fa-
ză-fază.
9 Este obligatoriu:
• să folosiţi un întrerupător magnetotermic omnipolar, un
disjunctor de linie, conform normelor CEI-EN 60335-1 (cu des-
chiderea contactelor de cel puţin 3,5 mm, categoria III)
• să utilizaţi cabluri cu o secţiune ≥ 1,5 mm
2
şi să respectaţi
conexiunea L (Fază) - N (Nul)
• amperajul întrerupătorului trebuie să fie adecvat puterii electri-
ce a centralei; consultaţi datele tehnice pentru a verifica pute-
rea electrică a modelului instalat
• conectaţi aparatul la o instalaţie de împământare eficientă
• protejaţi accesul la priza de curent după instalare
0 Este interzisă utilizarea conductelor de gaz şi de apă pentru îm-
pământarea aparatului.
9 Producătorul nu este responsabil pentru eventuale daune cau-
zate de nerespectarea indicaţiilor din schemele electrice.
9 Este responsabilitatea instalatorului să asigure o împământare
adecvată a aparatului; producătorul nu îşi asumă răspunderea
pentru eventualele daune cauzate de realizarea incorectă sau
de nerealizarea acesteia.
2.7 - Configuraţia centralei
Pe fişa electronică este disponibilă o serie de punţi (JPX) care per-
mit configurarea centralei.Pentru a avea acces la fişa electronică,
procedaţi după cum urmează:
• Aduceţi întrerupătorul general al instalaţiei în poziţia de oprire.
• Desfiletaţi şuruburile (A - fig. 9) de fixare a carcasei.
• Deplasaţi înainte şi apoi în sus baza carcasei pentru a o desprin-
de din cadru.
