ROMÂNĂ
2.13 - Controale în timpul şi după prima punere în
funcţiune
După punerea în funcţiune, verificaţi dacă centrala
START CONDENS Kis efectuează în mod corect procedurile de
pornire şi, ulterior, de oprire, acţionând:

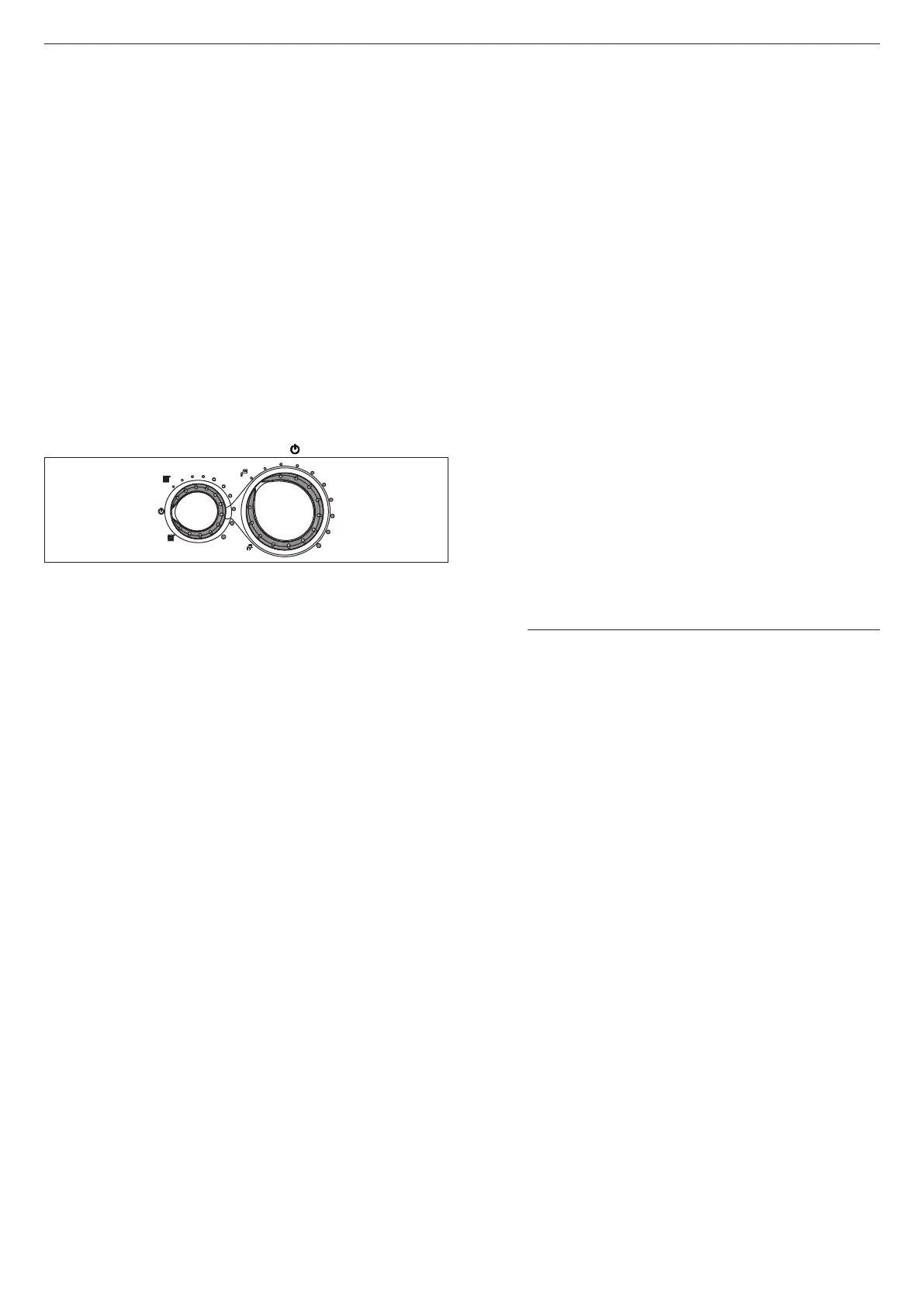

• Selectorul de funcţie
• Calibrarea selectorului de temperatură a apei de încălzire şi a se-
lectorului de temperatură a apei menajere
• Temperatura ambientală necesară (acţionând termostatul de am-
bient sau programatorul orar)
Verificaţi funcţionarea în modul de apă menajeră, deschizând robi-
netul de apă caldă cu selectorul de funcţie atât în modul „vară”, cât şi
în modul „iarnă”, precum şi în modul „iarnă cu preîncălzire”.
Verificaţi oprirea totală a centralei prin aducerea întrerupătorului ge-
neral al instalaţiei în poziţia de oprire.
După câteva minute de funcţionare continuă, care se obţine prin
aducerea întrerupătorului general al instalaţiei în poziţia pornit, cu
selectorul de funcţie pe modul „vară” şi prin menţinând deschis cir-
cuitul de apă menajeră, lianţii şi reziduurile de prelucrare se evaporă
şi veţi putea efectua:
• Controlul presiunii gazului de alimentare
• Controlul arderii.
Controlul presiunii gazului de alimentare
• Aduceţi selectorul de funcţie în poziţia pentru a opri centrala
• Desfiletaţi şuruburile (A - fig. 9) de fixare a carcasei
• Deplasaţi înainte şi apoi în sus baza carcasei pentru a o desprin-
de din cadru
• Desfiletaţi şuruburile de fixare (B - fig. 10) de pe panoul de co-
mandă
• Rotiţi în faţă panoul
• Desfiletaţi, rotind de aproximativ două ori, şurubul prizei de presi-
une în aval de supapa de gaz (C - fig. 17) şi conectaţi manometrul
• Alimentaţi cu energie electrică centrala, aducând întrerupătorul
general al instalaţiei în poziţia „pornit”
• Aduceţi selectorul de funcţie în poziţia pentru „vară”
• Rotiţi la valoarea maximă selectorul de temperatură a apei me-
najere
• Deschideţi complet un robinet de apă caldă
• Verificaţi ca arzătorul aprins la putere maximă ca presiunea gazu-
lui să fie cuprinsă între valorile minimă şi nominală ale presiunii de
alimentare, indicate în tabelul cu tipurile de gaz
• Închideţi robinetul de apă caldă
• Decuplaţi manometrul şi strângeţi şurubul prizei de presiune din
aval de supapa de gaz.
Verificarea arderii
Pentru a efectua analiza arderii, procedaţi după cum urmează:
• Aduceţi întrerupătorul general al instalaţiei în poziţia de oprire
• Desfiletaţi şuruburile (A - fig. 9) de fixare a carcasei
• Deplasaţi înainte şi apoi în sus baza carcasei pentru a o desprin-
de din cadru
• Desfaceţi şuruburile de fixare (B - fig. 10) de pe panoul de co-
mandă
• Rotiţi panoul spre dumneavoastră
• Desfiletaţi şuruburile de fixare (C - fig. 11) pentru a avea acces la
cutia cu borne
• Utilizând o şurubelniţă din dotarea centralei, apăsaţi o dată buto-
nul „CO” (fig. 16)
9 Părţi electrice sub tensiune.
• Aşteptaţi pornirea arzătorului. Pe afişaj este prezentat mesajul
„ACO”, centrala funcţionează la putere maximă de încălzire
• Scoateţi şurubul şi capacul de pe camera de aer
• Introduceţi adaptorul sondei de analiză prezent în plicul cu docu-
mentaţia tehnică în orificiul pentru analiza arderii
• Introduceţi sonda de analiză a gazelor arse în interiorul adaptorului
• Verificaţi ca valorile CO
2
să corespundă celor indicate în tabelul
tipurilor de gaz, iar, dacă valoarea afişată este diferită, efectuaţi
modificarea, astfel cum este indicat în capitolul „Calibrare supapă
de gaz”.
• Efectuaţi verificarea arderii.
Apoi:
• Scoateţi sondele analizorului şi închideţi prizele pentru analiza ar-
derii cu şurubul corespunzător
• Închideţi panoul şi reaşezaţi carcasa
9 Sonda pentru analiza gazelor arse trebuie să fie introdusă până
la capătul cursei.
9 Inclusiv în timpul fazei de analiză a arderii, rămâne activată func-
ţia care opreşte centrala atunci când temperatura apei atinge
limita maximă de aproximativ 90 °C.
La finalizarea verificărilor:
• Aduceţi selectorul de funcţie în poziţia aferentă, în funcţie de tipul
de funcţionare dorit
• Reglaţi selectoarele (2 şi 3) în funcţie de cerinţele clientului.
9 Centralele START CONDENS Kis sunt furnizate pentru funcţio-
narea cu gaz metan (G20) şi sunt deja reglate din fabrică con-
form indicaţiilor de pe plăcuţa tehnică, prin urmare, nu necesită
nicio operaţiune de calibrare.
9 Toate controalele trebuie să fie efectuate exclusiv de Serviciul
de asistenţă tehnică.
2.14 - Setarea termoreglării
Reglarea temperaturii funcţionează numai cu sonda externă conec-
tată, aşadar, după instalare, cuplaţi sonda externă - accesoriu fur-
nizat la cerere - la conexiunile corespunzătoare prevăzute pe cutia
cu borne a centralei. În acest fel, este activată funcţia de TERMO-
REGLARE.
Alegerea curbei de compensare
Curba de compensare a încălzirii menţine o temperatură teoretică
de 20°C în mediul ambient la temperaturi exterioare cuprinse între
+20°C şi -20°C. Alegerea curbei depinde de temperatura exterioară
minimă de proiect (şi, deci, de aşezarea geografică) şi de tempe-
ratura de pe tur de proiect (şi, deci, de tipul de instalaţie) şi trebuie
calculată cu atenţie de către instalator, după formula următoare:
KT =
T. tur proiect - Tshift
20 - Temperatură externă minimă proiect
Tshift = 30 °C, instalaţii standard
25 °C instalaţii de încălzire în pardoseală
Dacă din calcul reiese o valoare intermediară între două curbe, se
recomandă să alegeţi curba de compensaţie cea mai apropiată de
valoarea obţinută.
Exemplu: dacă valoarea obţinută din calcul este 1,3, aceasta se
găseşte între curba 1 şi curba 1,5. În acest caz, alegeţi curba cea
mai apropiată, adică 1,5. Selectarea KT trebuie efectuată prin ac-
ţionarea trimmer-ului P3 de pe fişa electronică (consultaţi schema
electrică multifilară).
Pentru a avea acces la dispozitivul P3:
• Scoateţi carcasa,
• Desfiletaţi şurubul de fixare a tabloului de comandă
• Rotiţi panoul spre dumneavoastră
• Desfiletaţi şuruburile de fixare a capacului cutiei cu borne
• Desfaceţi capacul fişei
9 Părţi electrice sub tensiune.
Valorile KT care pot fi configurate sunt următoarele:
• instalaţie standard: 1,0-1,5-2,0-2,5-3,0
• instalaţie de încălzire în pardoseală 0,2-0,4-0,6-0,8
• şi vor fi prezentate pe afişaj timp de aproximativ 3 secunde după
rotirea dispozitivului P3.
Tip de cerere de căldură
Dacă la centrală a fost conectat un termostat de ambient
(JUMPER JP6 neconectat)
Cererea de căldură este efectuată prin închiderea contactului ter-
mostatului de ambient, în timp ce deschiderea contactului determină
oprirea. Centrala calculează automat temperatura de tur, dar utiliza-
torul poate oricum să interacţioneze cu centrala. Acţionând pe inter-
faţă pentru a modifica ÎNCĂLZIREA, nu va fi disponibilă valoarea de
PUNCTULUI DE REFERINŢĂ PENTRU ÎNCĂLZIRE, ci o valoare
care va putea fi selectată la alegere între 15 şi 25 °C. Intervenţia
asupra acestei valori nu modifică direct temperatura de tur, ci acţio-
nează în calculul care determină valoarea în mod automat, variind
în sistem temperatura de referinţă (0 = 20 °C).
