SRPSKI
Premosnik Opis
JP1 Kalibracija (Range Rated)
JP2 Ponovno podešavanje tajmera za grejanje
JP3 Kalibracija (pogledajte odeljak „Podešavanja”)
JP4 Birač potpuno sanitarnih termostata
JP5 Ne koristi se
JP6 Omogućavanje funkcije noćne kompenzacije i pumpe
u stalnom načinu rada (samo sa spojenim spoljašnjim
senzorom)
JP7 Omogućavanje upravljanja standardnim instalacijama/
niska temperatura (pogledajte gore)
JP8 Ne koristi se
2.8 - Priključivanje gasa
Spajanje kotlova START CONDENS Kis na gasno napajanje treba
izvršiti u skladu sa važećim propisima za postavljanje.
Pre priključivanja proverite:
• odgovara li vrsta gasa onoj za koju je predviđen uređaj
• jesu li cevi čiste.
9 Instalacija za gasno napajanje treba da bude odgovarajuća
protoku kotla i mora biti opremljena svim sigurnosnim i kontrolnim
mehanizmima u skladu sa važećim propisima. Preporučuje se
upotreba filtera odgovarajućih dimenzija.
9 Po završetku instaliranja proverite jesu li napravljeni spojevi
zaptiveni.

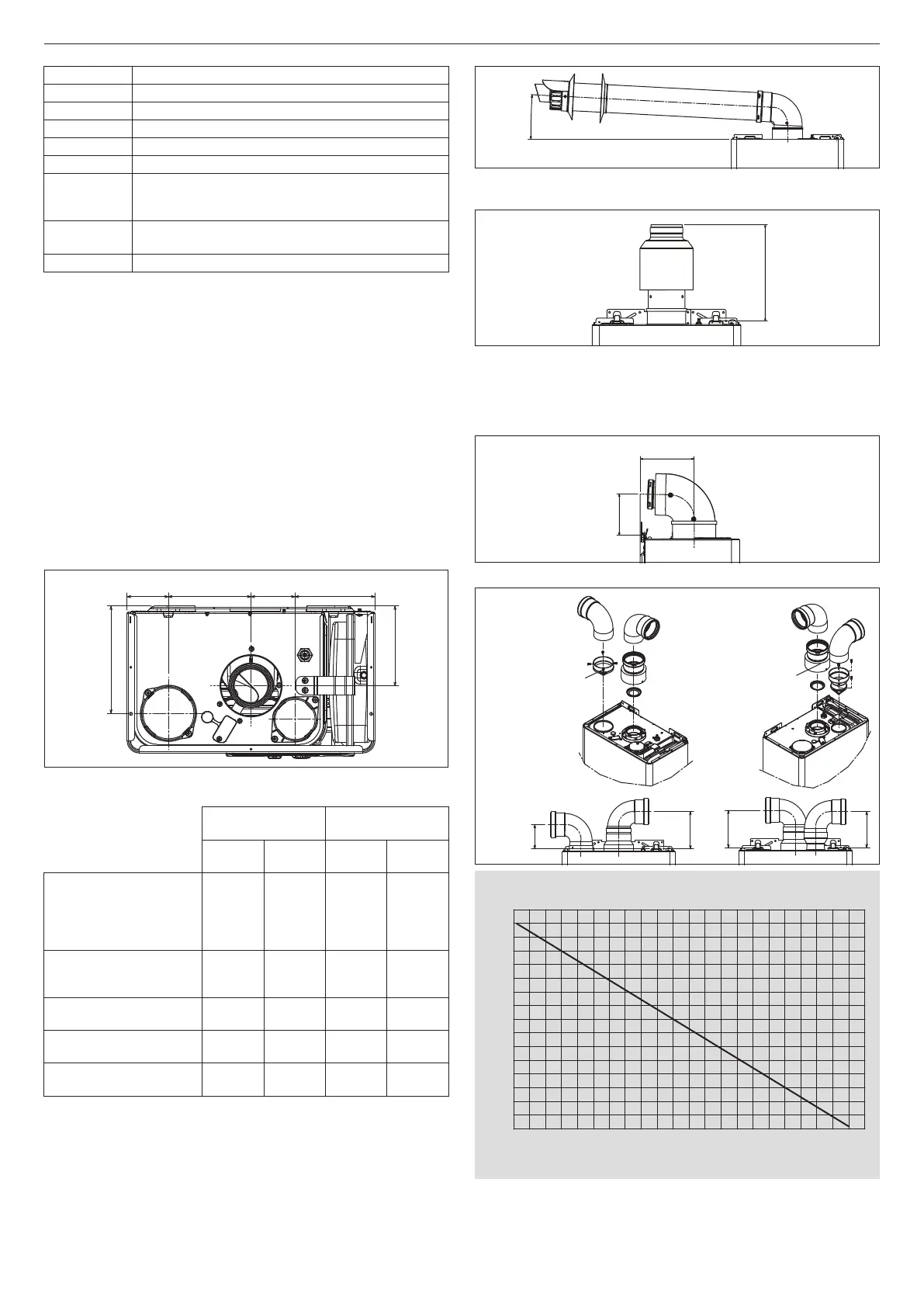

2.9 - Ispuštanje dimnih gasova i unos vazduha za
sagorevanje
9 Maksimalne dužine kanalima se odnose na dimnih sistema
dostupan u katalogu.
67,5 135 72 130,5
130
175
Tabela dužine cevi za unos/ispuštanje
Maksimalna ravna
dužina
Pad pritiska
25 Kis 29 Kis
Kriva
45°
Kriva
90°
Cev za odvod dimnih
gasova Ø 80 mm
(instalacija „forsirano
otvaranje”) (tip B23P-
B53P)
70 m 65 m 1 m 1,5 m
Koaksijalna cev
Ø 60-100 mm
(vodoravno)
5,85 m 4,85 m 1,3 m 1,6 m
Koaksijalna cev
Ø 60-100 mm (vertikalno)
6,85 m 5,85 m 1,3 m 1,6 m
Koaksijalna cev
Ø 80-125 mm
15,3 m 12,8 m 1 m 1,5 m
Dvostruka cev Ø 80 mm
45 + 45
m
40 + 40
m
1 m 1,5 m
9 Dužina aviona znači dužinu prvog zaokruživanja (priključak
kotla), priključaka i spojeva. Izuzetak je koaksijalni kabl prečnika
Ø 60-100 mm, čija dužina u ravnini ne uključuje krugove.
9 Obavezna je upotreba posebnih cevi.
9 Neizolovane cevi za ispust dimnih gasova mogući su izvor
opasnosti.
9 Upotreba duže cevi uzrokuje smanjenje snage kotla.
9 Predvidite nagib cevi za ispust dimnih gasova od 3° prema kotlu.
3°
Cev za odvod dimnih gasova Ø 80 mm (instalacija „forsirano
otvaranje”) (tip B23P-B53P)
262,5
Za ovu je konfiguraciju je potrebno da se instalira odgovarajući
komplet adaptera. Koaksijalne cevi mogu da se usmere u smeru
koji najviše odgovara instalaciji. Za postavljanje sledite uputstva iz
posebnog kompleta za kondenzacijske kotlove.
Koaksijalne cevi Ø 60-100 mm
130
100
Dvostruke cevi Ø 80 mm
134
134
87
129
Komplet adaptera
ulaznog vazduha
Ø 80 mm
Komplet adaptera
ulaznog vazduha od
Ø 60 mm do Ø 80 mm
Maksimalna dužina cevi Ø 80 mm - 25 KIS
0
10
20
30
40
50
60
70
80
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110
Dužina cevi unosa (m)
Dužina cevi za ispuštanje (m)
