Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 2).
Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 3).
Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit
Isolierdichtung (5) montieren (siehe Abb 4).

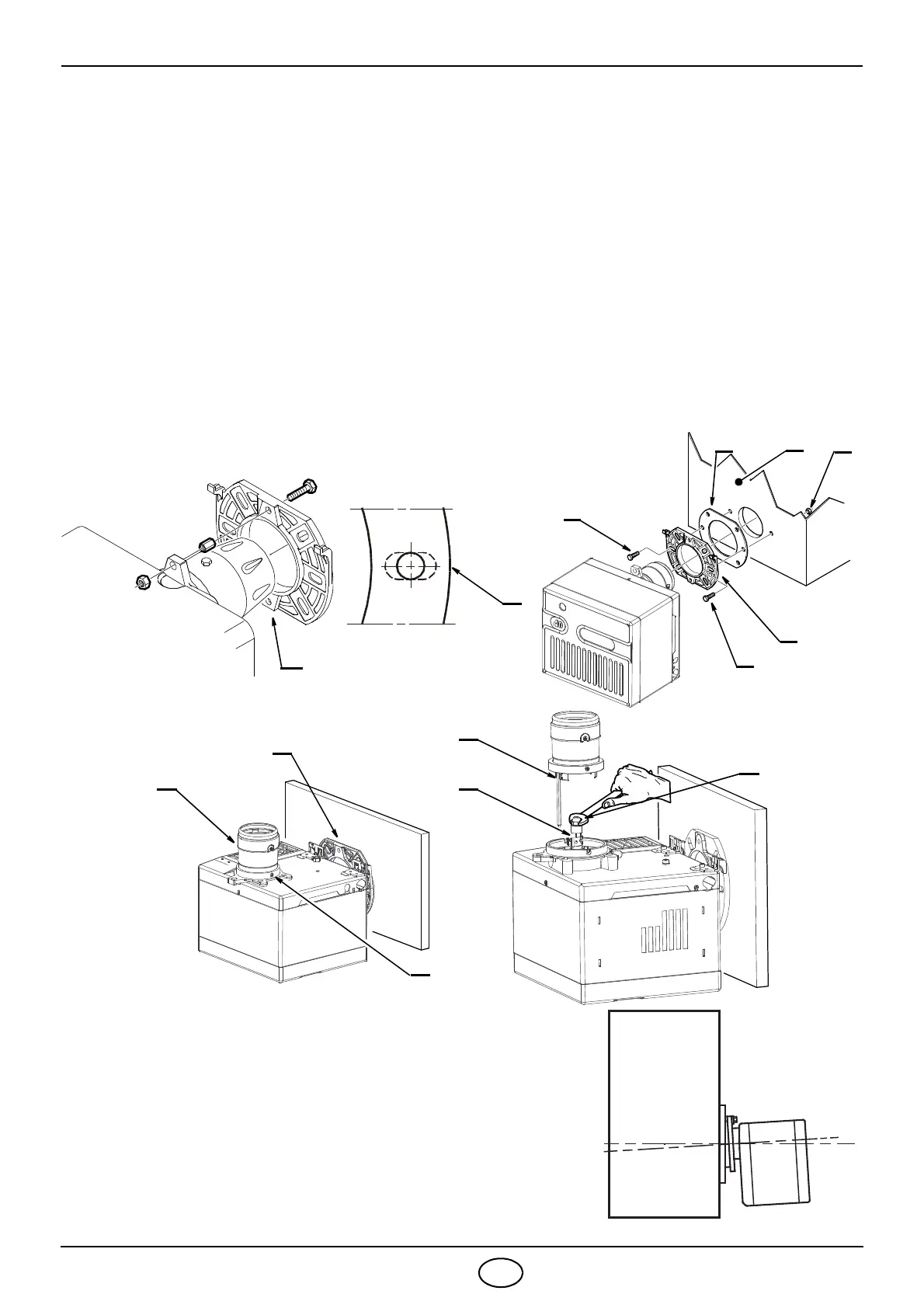

WARTUNGSPOSITION
Zugänglichkeit zum Brennkopf, zur Stauscheibe - Elektrodengruppe und zur Düse, (siehe Abb. 5)
Den Brenner vom Kessel abnehmen, zuvor die Befestigungsmutter vom Flansch abschrauben.
Den Brenner an den Flansch (1) hängen, den Brennkopf (6) abnehmen, nachdem man vorher die Schrau-
ben (7) gelockert hat.
Den Stauscheibenhalter (9) vom Düsenstock (8) abziehen, nachdem die Befestigungsschraube gelok-
kert wurde.
Die Düse (10) herausschrauben.
Abb. 6
D5572
D5012
Abb. 2
1
Abb. 3
5
E9022
D8058
1
Abb. 4
4
3
2
2
5
1
10
9
8
7
6
Abb. 5
Prüfen, dass der Brenner nach der Installation leicht nach un-
ten geneigt ist. (Siehe Abb. 6).
Der Brenner ist so vorbereitet, dass die Gasölschläuche an
beiden Seiten angebracht werden können.
D8056
D8057
