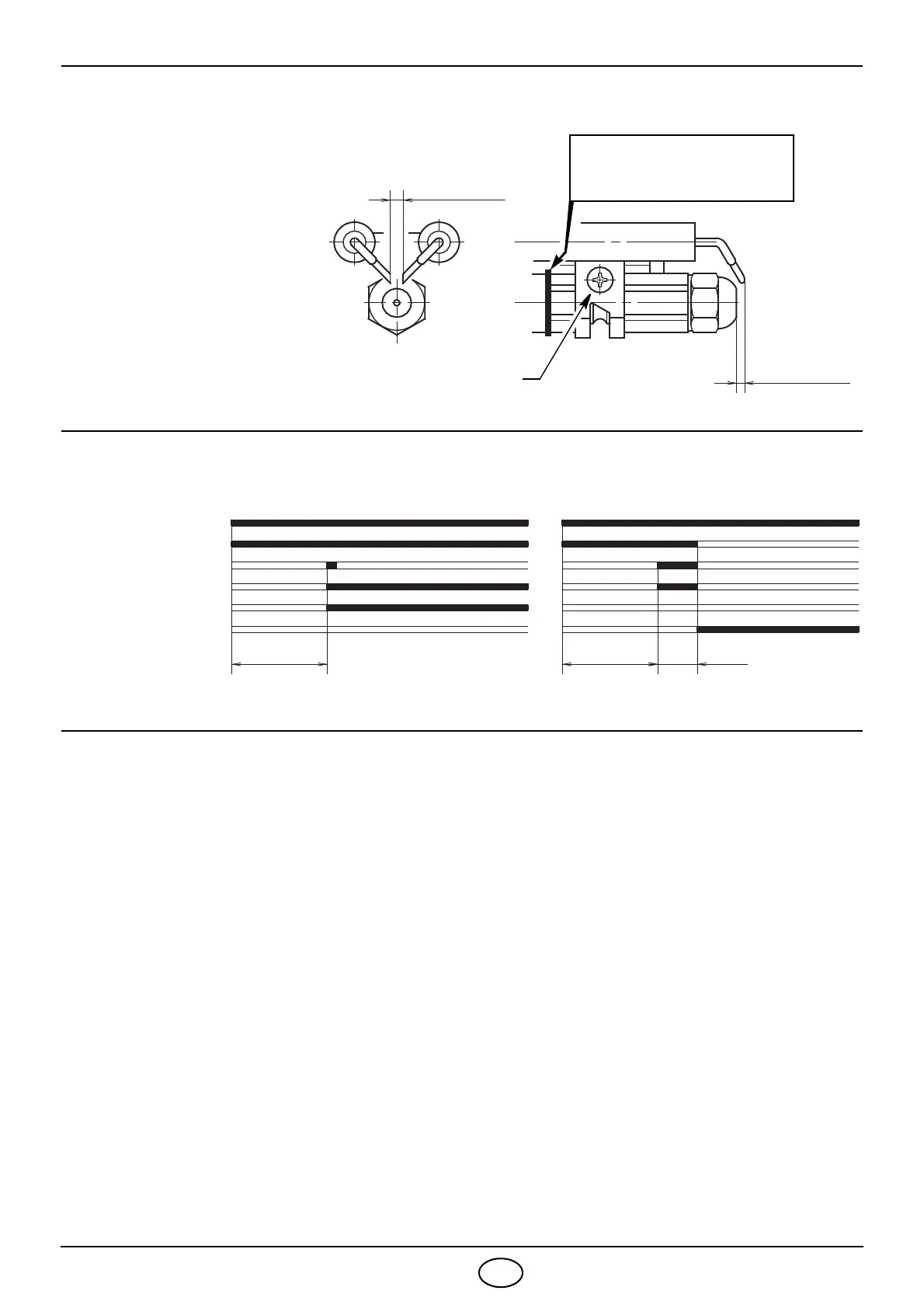

POSICIONAMIENTO DE LOS ELECTRODOS (Ver fig. 10)
CICLO DE PUESTA EN MARCHA
REGULACIÓN PARA EVITAR EL DESPRENDIMIENTO DE LA LLAMA
DURANTE EL ENCENDIDO DEL QUEMADOR
Este inconveniente se produce cuando la temperatura del gasóleo desciende por debajo de + 5 °C.
1) POSICIÓN CORRECTA DE LOS ELECTRODOS
Ver la figura 10.
2) REGULACIÓN DE LA BOMBA
La bomba se regula en fábrica a una presión de 12 bar.
Cuando la temperatura del gasóleo desciende por debajo de + 5 °C, aumente la presión a 14 bar.
3) REGULACIÓN DEL CABEZAL DE COMBUSTIÓN
Regule el cabezal una marca más abierta que aquella prevista en las instrucciones.
Ejemplo: en las instrucciones está previsto regular el cabezal en la marca 3.
En cambio, la regulación se debe realizar en la marca 4.
4) REGULACIÓN DEL REGISTRO DEL VENTILADOR
Regule el registro reduciendo el exceso de aire de manera que el número de Bacharach no se
aproxime a 1. (Es decir una combustión con el mínimo exceso de aire).
Atención:
Antes de desmontar o montar
la boquilla, afloje el tornillo (A)
y desplace hacia adelante los
electrodos
.
4
±
0,3 mm
D5288
A
4,5
±
0,5 mm
DESPLACE HACIA ATRÁS
EL PORTAELECTRODO
HASTA EL TOPE
Fig. 10
Normal Con bloqueo por falta de encendido
Termóstato
Motor
Transf. de encendido
Electroválvula
Llama
Indicador de bloqueo
D5229
~
12s
~
12s
~
5s
