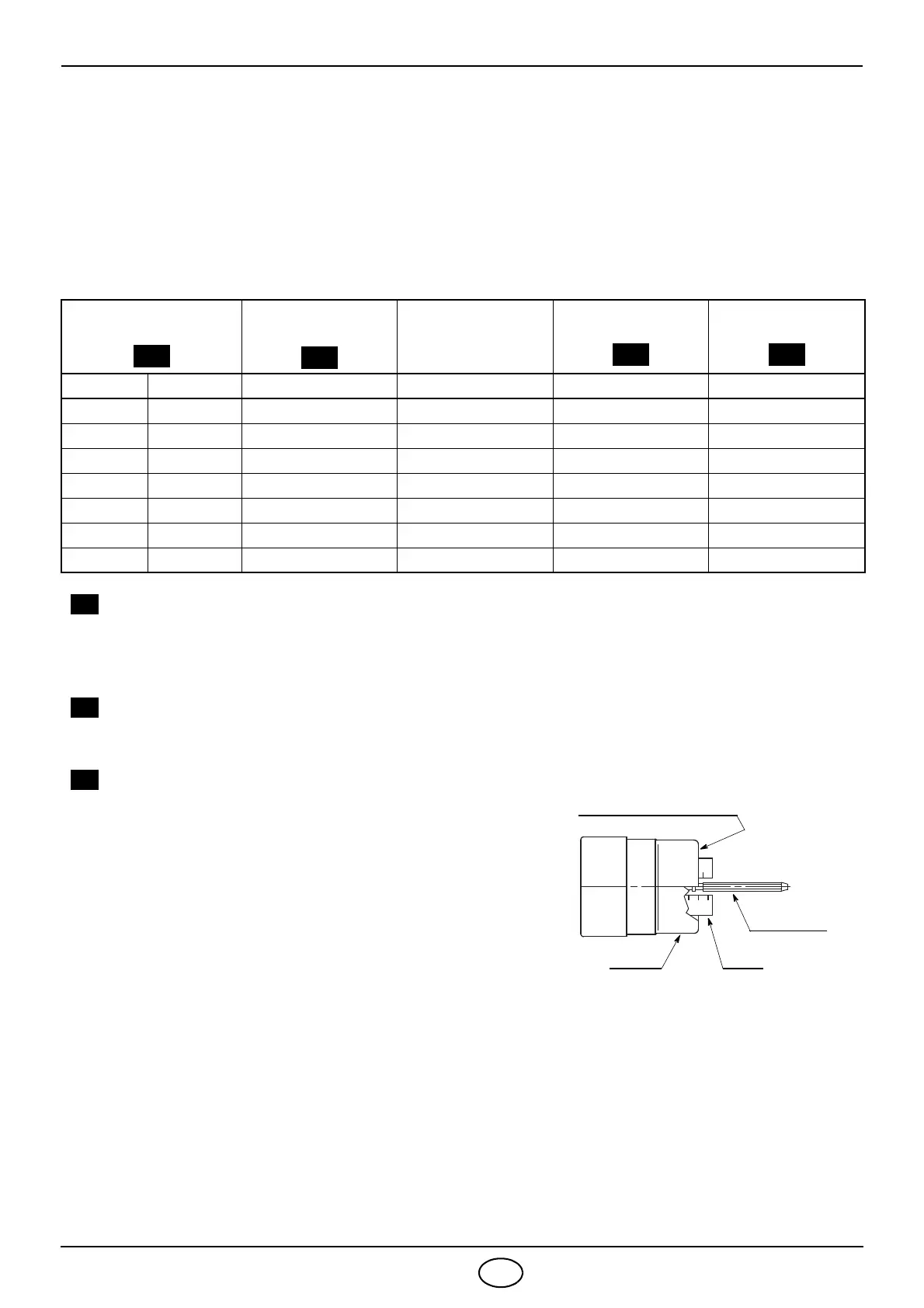

REGOLAZIONE COMBUSTIONE
In conformità con la Direttiva Rendimento EN 267, l’applicazione del bruciatore alla caldaia, la re-
golazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della cal-
daia stessa, compreso il controllo della concentrazione di CO e CO
2
nei fumi, della loro
temperatura e di quella media dell’acqua della caldaia.
A seconda della portata richiesta dalla caldaia vanno definiti l’ugello, la pressione della pompa e la
regolazione della serranda, secondo la tabella seguente.
I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN 267).
Sono riferiti al 12,5% di CO
2
, al livello del mare e con temperatura ambiente e del gasolio a 20°C.
Ugello Pressione
Pompa
Portata Brucia-
tore
Regolazine testa
di combustione
Regolazione
Serranda Aria
GPH Angolo bar kg/h ± 4% Tacca Tacca
1.10 60° 12 4.4 2 3
1.25 60° 12 5.0 2.5 3.4
1.50 60° 12 6.0 3 3.8
1.75 60° 12 7.0 4 4
2.00 60° 12 8.0 5 5
2.25 60° 12 9.0 6 6
2.50 60° 12 10.0 6 7
UGELLI CONSIGLIATI
Monarch tipo R
Per ugelli da 2,00 - 2,25 GPH si
consiglia di utilizzare, se possi-
bile, coni pieni.
Delavan tipo W - B
Steinen tipo S - Q;
Danfoss tipo H
PRESSIONE POMPA
12 bar: La pompa lascia la fabbrica tarata a tale valore.
14 bar: Migliora l’aggancio fiamma all’elica.
È quindi indicata per le accensioni a basse temperature.
REGOLAZIONE TESTA:
Va fatta all’atto del montaggio dell’ugello, con boccaglio
smontato. Dipende dalla portata del bruciatore e si ese-
gue ruotando l’asta di regolazione fino a che il piano ter-
minale del boccaglio collima con la tacca indicata in
tabella.
Nello schizzo a lato la testa è regolata per una portata di
1.50 GPH a 12 bar.
La tacca 3 del parzializzatore coincide con il piano
esterno del boccaglio come indicato in tabella.
Le regolazioni della testa indicate in tabella vanno bene nella generalità dei casi. L’adatta-
mento della portata del ventilatore all’impianto va fatta normalmente solo con la serranda
dell’aria.
Se eventualmente si vuole ritoccare successivamente, con bruciatore funzionante, anche la
regolazione della testa, agire sull’asta (1) con chiave fissa a 6 mm (2) come segue (vedi figura
7, pagina 7.
Boccaglio
Asta di
Parzializzatore
Piano terminale boccaglio
D5398
regolazione
